Model No: DSR

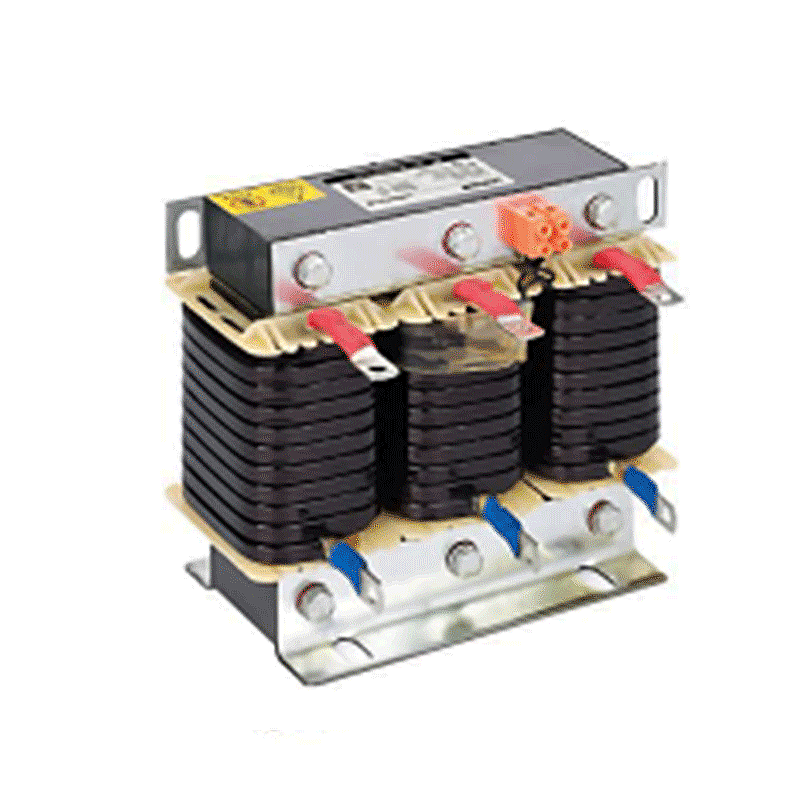

Reactor en serie (reactor de compensación de potencia reactiva)
Para compensación de potencia reactiva del condensador 5-60KVar
Cantidad :
Subscribe to our Newsletter
Los reactores en serie suelen estar compuestos por bobinas y núcleos. Dependiendo de sus parámetros de diseño (como inductancia, capacidad de corriente, etc.), se pueden utilizar en diferentes niveles de voltaje y sistemas. Generalmente se instalan en ciertos nodos clave de transformadores, bancos de capacitores o líneas de transmisión para lograr el mejor efecto de control del sistema de energía.
 | Reactor en serie (reactor de compensación de potencia reactiva) |
| Tres fases se complementan | |
| Suprime eficazmente los armónicos | |
| Vida del condensador de protección |
Especificaciones técnicas
- Tensión máxima de trabajo continuo: 3x450VAC; 3x525VAC
- Capacidad nominal: 5-60KVar
- Tasa de reactancia: 6%; 7%; 12%; 14%
- Capacidad de sobrecarga: 1,6 veces la corriente nominal durante 1 minuto, una vez por hora
- Método de enfriamiento: enfriamiento natural
- Nivel de protección: IP00
- Nivel de aislamiento: T40/F (155°C)
- Rango de temperatura:
-40 ℃ -45 ℃ operación a carga completa
Operación de capacidad reducida de 45C-100°C
-40 ℃ -100 ℃ transporte y almacenamiento
Características y Beneficios
- Después de que el capacitor se conecta en serie con el reactor, la frecuencia de resonancia es menor que la más baja del sistema (generalmente del 5 al 7), lo que lo hace capacitivo a la frecuencia de potencia para mejorar el factor de potencia, y no hay filtro para amplificar los armónicos. en resonancia. Después de una buena adaptación de impedancia, el grupo de condensadores puede absorber entre el 30% y el 60% de la corriente armónica (como la quinta).
- El orden armónico del sistema está principalmente por encima del quinto y la tasa de reactancia se selecciona entre 6% y 7%.
- El orden armónico del sistema es principalmente 3º y la tasa de reactancia se selecciona entre 12% y 14%.
Solicitud
- Lado secundario de transformadores de potencia.
- Líneas de transmisión de alta tensión
- Extremo frontal de bancos de condensadores.
- Puntos de acceso para generación de energía distribuida
DOREXS ofrece másreactor en serieopciones, por favorContáctenospara una cotización.
¿Qué es el reactor en serie?
El reactor en serie también se denomina reactor de desafinación y se utiliza para compensación sin potencia, agregando impedancia en lugares apropiados para limitar la corriente de cortocircuito y/o controlar el equilibrio de carga entre líneas paralelas. Es un dispositivo de energía común en el sistema de energía.
Funciones de los reactores en serie.
- Suprimir armónicos de alto orden
- Limite la corriente de entrada al encender
- Mejorar el factor de potencia del sistema.
- Evite que los condensadores armónicos causen daños
- Evite la amplificación excesiva de los armónicos de la red y la resonancia causada por la conexión del dispositivo condensador.
- Regulación de la producción de fuentes de energía distribuidas.
¿Cuál es la diferencia entre reactor en serie y reactor en derivación?
1. Diferentes funciones
Los reactores en serie están conectados en serie en el circuito para ajustar el voltaje y la fase actual del circuito. Los reactores de derivación están conectados en paralelo en el circuito para consumir trabajo inútil en el circuito, mejorando así la calidad del suministro de energía del sistema eléctrico.
Los reactores en serie están conectados en serie en el circuito para ajustar el voltaje y la fase actual del circuito. Los reactores de derivación están conectados en paralelo en el circuito para consumir trabajo inútil en el circuito, mejorando así la calidad del suministro de energía del sistema eléctrico.
2. Principios diferentes
Los reactores en serie ajustan el factor de potencia del circuito cambiando el valor de inductancia del circuito. Los reactores en derivación ajustan la potencia reactiva del circuito cambiando el valor de la inductancia en el circuito.
Los reactores en serie ajustan el factor de potencia del circuito cambiando el valor de inductancia del circuito. Los reactores en derivación ajustan la potencia reactiva del circuito cambiando el valor de la inductancia en el circuito.
3. Diferentes escenarios de aplicación
Los reactores en serie se utilizan a menudo en líneas de transmisión de alto voltaje y grandes subestaciones, mientras que los reactores en derivación son más adecuados para sistemas de energía de bajo voltaje.
Los reactores en serie se utilizan a menudo en líneas de transmisión de alto voltaje y grandes subestaciones, mientras que los reactores en derivación son más adecuados para sistemas de energía de bajo voltaje.
¿Cómo elegir un reactor en serie adecuado?
Se deben considerar los siguientes factores al elegir un reactor en serie adecuado:
- Nivel de voltaje del sistema
- Nivel de corriente de cortocircuito
- Valor de inductancia y capacidad actual.
- Ambiente de trabajo (temperatura, humedad, etc.)
- Tamaño del equipo y ubicación de instalación.
¿Qué problemas pueden causar los reactores en serie?
- Pueden producirse ruidos y vibraciones.
- El sobrecalentamiento o daño al reactor puede causar fallas en el sistema de energía.
- Si no se diseña correctamente, es posible que no limite eficazmente la corriente de cortocircuito ni mejore la calidad del voltaje.
DOREXS ofrece una selección de reactores de alta calidad.Póngase en contacto con nuestro equipo para obtener la cotización más reciente.
