직렬 반응기
Model No: DSR

직렬리액터(무효전력보상리액터)

커패시터 무효 전력 보상용 5-60KVar
수량 :
연락처 보내기
직렬 반응기는 일반적으로 코일과 코어로 구성됩니다. 설계 매개변수(예: 인덕턴스, 전류 용량 등)에 따라 다양한 전압 레벨과 시스템에서 사용할 수 있습니다. 일반적으로 최고의 전력 시스템 제어 효과를 얻기 위해 변압기, 커패시터 뱅크 또는 전송선의 특정 핵심 노드에 설치됩니다.

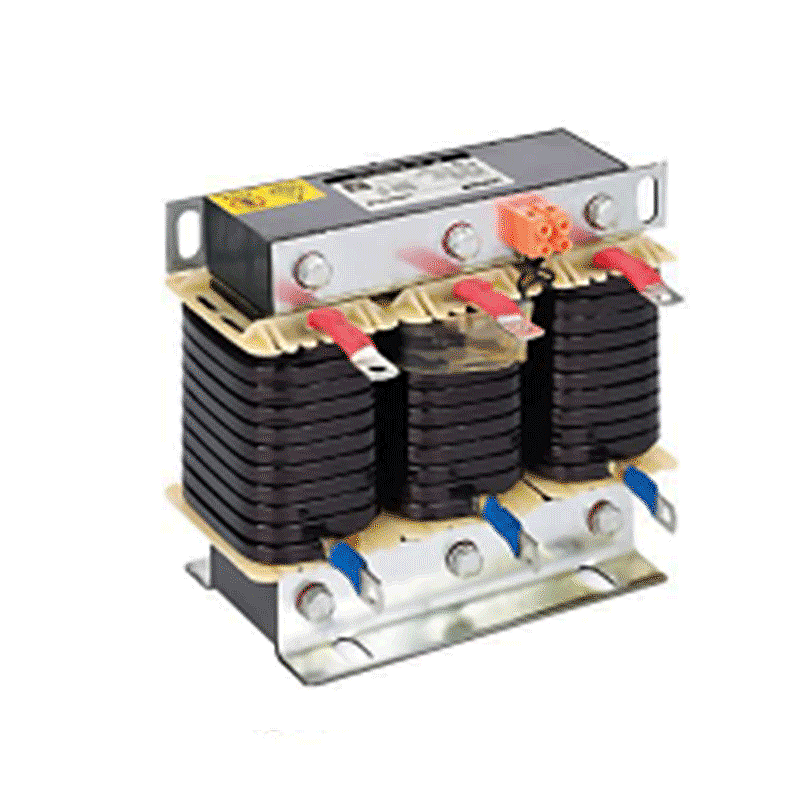

Series Reactor

직렬리액터(무효전력보상리액터)

3단계는 서로를 보완합니다.
고조파를 효과적으로 억제
보호 커패시터 수명


기술 사양

  • 최대 연속 작동 전압: 3x450VAC; 3x525VAC
  • 정격 용량: 5-60KVar
  • 반응율: 6%; 7%; 12%; 14%
  • 과부하 용량: 1분 동안 정격 전류의 1.6배, 시간당 1회
  • 냉각방식 : 자연냉각
  • 보호 수준: IP00
  • 절연 수준: T40/F(155°C)
  • 온도 범위:
-40℃-45℃ 완전 부하 작동
45C-100°C 감소된 용량 작동
-40℃-100℃ 운송 및 보관
특징 및 이점
  • 캐패시터를 리액터와 직렬로 연결한 후 공진주파수가 시스템의 가장 낮은 주파수(일반적으로 5~7차)보다 낮아서 전력주파수에서 용량성을 갖게 하여 역률을 향상시키며, 고조파를 증폭시키는 필터가 없습니다. 공명에서. 임피던스 매칭이 양호하면 커패시터 그룹은 고조파 전류(예: 5차)의 30%-60%를 흡수할 수 있습니다.
  • 시스템의 고조파 차수는 주로 5차 이상이며 리액턴스 비율은 6%에서 7%까지 선택됩니다.
  • 시스템의 고조파 차수는 주로 3차이며 리액턴스율은 12%~14% 사이에서 선택됩니다.

애플리케이션

  • 전력 변압기의 2차측
  • 고전압 전송선
  • 커패시터 뱅크의 프런트 엔드
  • 분산 발전을 위한 액세스 포인트

DOREXS는 더 많은 것을 제공합니다직렬 반응기옵션 부탁드립니다문의하기견적을 위해.


직렬리액터란?

직렬 리액터는 디튜닝 리액터라고도 하는데, 이는 무전력 보상에 사용되며 단락 전류를 제한하거나 병렬 라인 간의 부하 균형을 제어하기 위해 적절한 위치에 임피던스를 추가합니다. 전원 시스템의 일반적인 전원 장치입니다.

직렬 반응기의 기능

  • 고차 고조파 억제
  • 스위치를 켤 때 돌입 전류를 제한하세요.
  • 시스템 역률 개선
  • 고조파 커패시터로 인한 손상 방지
  • 커패시터 장치 연결로 인한 그리드 고조파 및 공진의 과도한 증폭을 피하십시오.
  • 분산 전원의 출력 조절


직렬 리액터와 션트 리액터의 차이점은 무엇입니까?

1. 다양한 기능
직렬 리액터는 회로의 전압 및 전류 위상을 조정하기 위해 회로에 직렬로 연결됩니다. 션트 리액터를 회로에 병렬로 연결하여 회로에서 불필요한 작업을 소모함으로써 전력계통의 전원품질을 향상시킨다.
2. 다양한 원리
직렬 리액터는 회로의 인덕턴스 값을 변경하여 회로의 역률을 조정합니다. 션트 리액터는 회로의 인덕턴스 값을 변경하여 회로의 무효 전력을 조정합니다.
3. 다양한 적용 시나리오
직렬 리액터는 고전압 송전선과 대형 변전소에 자주 사용되는 반면, 션트 리액터는 저전압 전력 시스템에 더 적합합니다.


적합한 직렬 반응기를 선택하는 방법은 무엇입니까?

적합한 직렬 리액터를 선택할 때 다음 요소를 고려해야 합니다.
  • 시스템 전압 레벨
  • 단락 전류 레벨
  • 인덕턴스 값 및 전류 용량
  • 작업환경(온도, 습도 등)
  • 장비 크기 및 설치 위치


직렬 원자로는 어떤 문제를 일으킬 수 있나요?

  1. 소음과 진동이 발생할 수 있습니다.
  2. 원자로의 과열 또는 손상으로 인해 전력 시스템 오류가 발생할 수 있습니다.
  3. 올바르게 설계하지 않으면 단락 전류를 효과적으로 제한하거나 전압 품질을 향상시킬 수 없습니다.

DOREXS는 고품질의 반응기를 제공합니다.최신 견적은 당사 팀에 문의하세요.
