Model No: DOREXS 20A three phase EMI filter

Dreiphasiger EMI-Filter 20 A für Industrieanlagen und EMV-Konformität

Industrieller dreiphasiger EMI-Filter 20A Hersteller | OEM- und kundenspezifische EMV-Lösungen
✔ Nennstrom: 20 A
✔ Nennspannung: 380 VAC / 440 VAC / kundenspezifisch verfügbar
✔ Frequenz: 50/60 Hz
✔ Dreiphasiger EMI-Filter für Stromleitungen
✔ Hervorragende Gleichtakt- und Differenzmodusdämpfung
✔ CE- und RoHS-konform
✔ OEM-/ODM-Anpassung
✔ Schneller technischer Support

Menge :

Kontakt senden

Überlegene EMI-Unterdrückung für industrielle Dreiphasen-Stromversorgungssysteme

Der dreiphasige EMI-Filter DOREXS 20A liefert sauberen, störungsfreien Strom für Ihre Industrieanlagen, indem er leitungsgebundene elektromagnetische Störungen über einen breiten Frequenzbereich eliminiert. Eine Nennleistung von 20 Ampere bedeutet, dass jede Phase bis zu 20 Ampere Dauerstrom führen kann. Damit ist dieser Netzfilter die ideale Lösung für Motorantriebe, Automatisierungssysteme und Konverter, die eine stabile, rauschfreie Dreiphasenstromversorgung erfordern. Dank der integrierten Einhaltung der vollständigen elektromagnetischen Verträglichkeit funktioniert Ihre Ausrüstung zuverlässig – und besteht die behördlichen Tests beim ersten Mal.

Warum sollten Sie sich für den dreiphasigen EMI-Filter 20A von DOREXS entscheiden?

✔ Hohe EMI-Unterdrückungsleistung	✔ Breite Anwendungskompatibilität	✔ Einfache Installation
Filter sorgen für eine hohe Breitbanddämpfung von 10 kHz bis 30 MHz und eliminieren unerwünschtes Rauschen, das empfindliche Elektronik stören und Steuersignale in Ihrer Anlage stören kann.	Geeignet für verschiedene Industriesysteme, einschließlich VFDs, Servoantriebe, USV-Systeme, industrielle Automatisierungsgeräte, Robotik, CNC-Maschinen, Systeme für erneuerbare Energien und Ladeinfrastruktur für Elektrofahrzeuge.	Gewindebolzenverbindungen und klar gekennzeichnete Anschlüsse erleichtern die Installation und reduzieren die Einrichtungszeit und das Risiko von Verdrahtungsfehlern in der Fabrikhalle.

✔ Kompaktes, platzsparendes Design	✔ Niedriger Leckstrom	✔ Robuste Industriekonstruktion
Das Design des Filters hält die Gesamtabmessungen minimal und spart wertvollen Schrankraum in überfüllten Industrieanlagen, in denen jeder Millimeter zählt.	Dreiphasenfilter sind für minimalen Leckstrom ausgelegt und gewährleisten einen sicheren Betrieb zusammen mit RCD- und GFCI-Schutzgeräten ohne Fehlauslösungen. Durch die richtige Dimensionierung von EMI-Filtern können unerwünschte Effekte wie Fehlauslösungen reduziert werden.	Dieser Netzfilter wurde für raue Umgebungen mit einem Betriebstemperaturbereich von -25 °C bis +85 °C entwickelt und widersteht Vibrationen, Hitze und Feuchtigkeit für langfristige Zuverlässigkeit in anspruchsvollen Industrieanwendungen.

✔ OEM- und kundenspezifisches Design verfügbar
Spannung, Strom, Leckstrom, Anschlusskonfiguration, Montagemethode und Dämpfungseigenschaften können je nach Kundenwunsch angepasst werden.

Technische Spezifikationen

Parameter	Spezifikation
Produkttyp:	3-Phasen-EMI-Filter (zweistufig/mehrstufig)
Nennstrom:	20 Ampere kontinuierlich pro Phase
Nennspannung:	250 V AC (Phase-zu-Neutralleiter) / 440 V AC (Phase-zu-Phase). EMI-Filter unterstützen Spannungen bis zu 1000 VAC in Konfigurationen mit erweitertem Bereich
Frequenz:	50/60 Hz
EMI-Unterdrückungsbereich:	Außergewöhnliche Dämpfung von 150 kHz bis 30 MHz; Verbesserte Leistung bis hinunter zu 10 kHz mit mehrstufigen Optionen
Leckstrom:	Ultra-niedriges Design für RCD-Kompatibilität
Hi-Pot / Isolierung:	~1.450 VDC Leitung-zu-Leitung, ~2.250 VDC Leitung-zu-Erde
Isolationswiderstand:	≥100 MΩ
Betriebstemperatur:	-25°C bis +85°C
Gehäusematerial:	Gehäuse aus vernickeltem Eisen
Montage:	Chassisbefestigung mit Gewindebolzen
Zertifizierungen:	CE- und RoHS-konform

Serienverfügbarkeit: Dreiphasenfilter sind in verschiedenen Typen der DOREXS-Produktreihe für Nennströme von 20 A bis 2500 A ausgelegt

Produktbilder

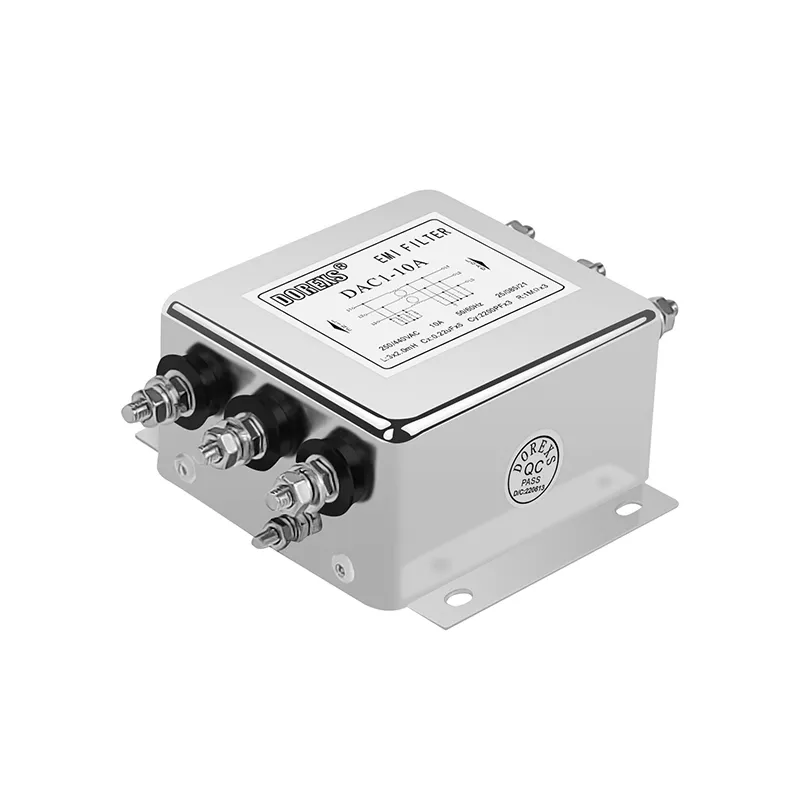

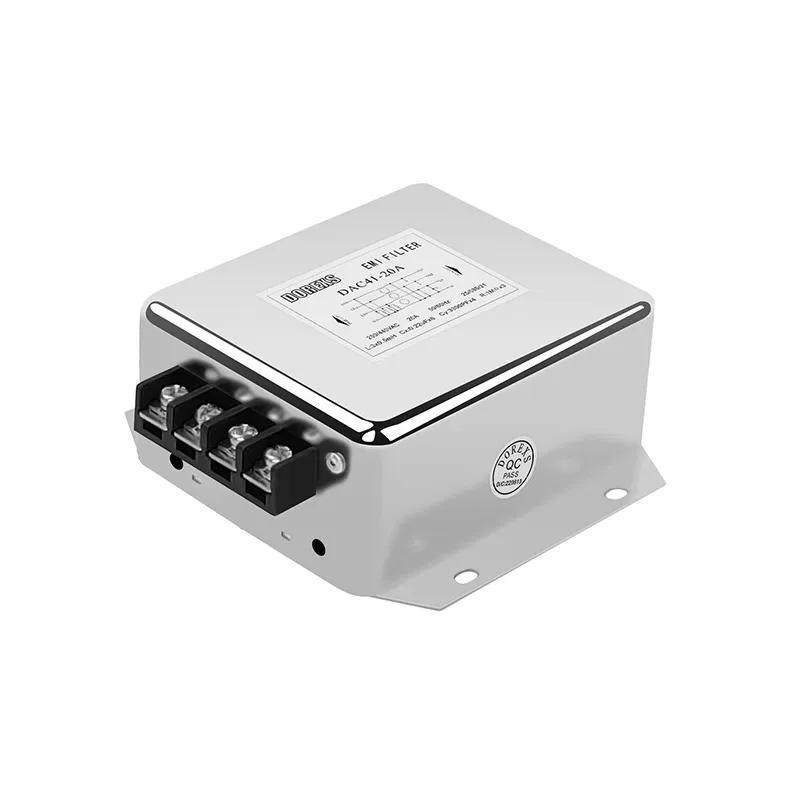

Detailbild


DAC1-20A	DAC3-D-20A	DAC41-20A

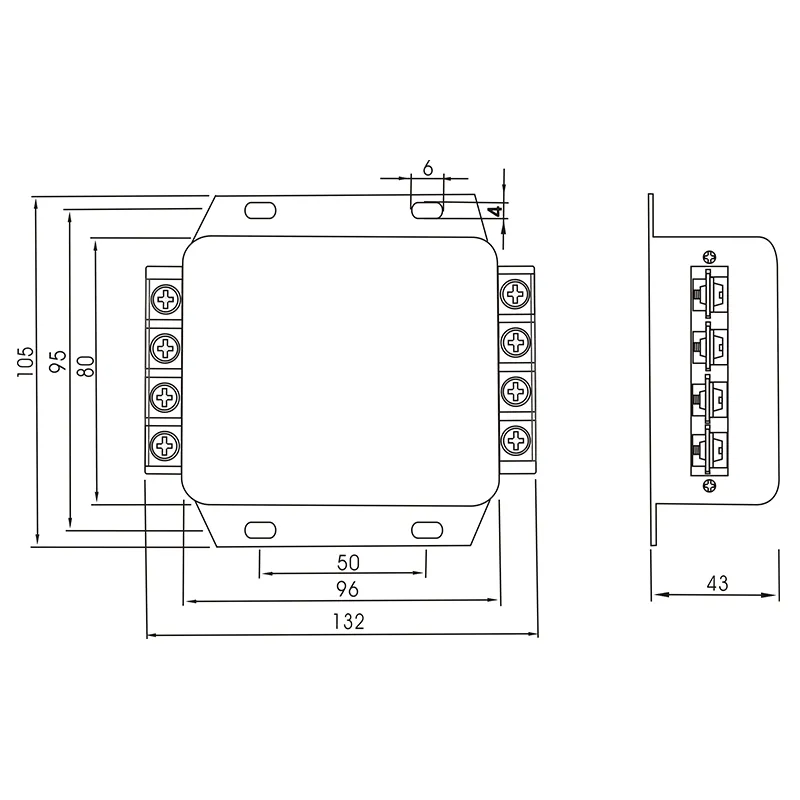

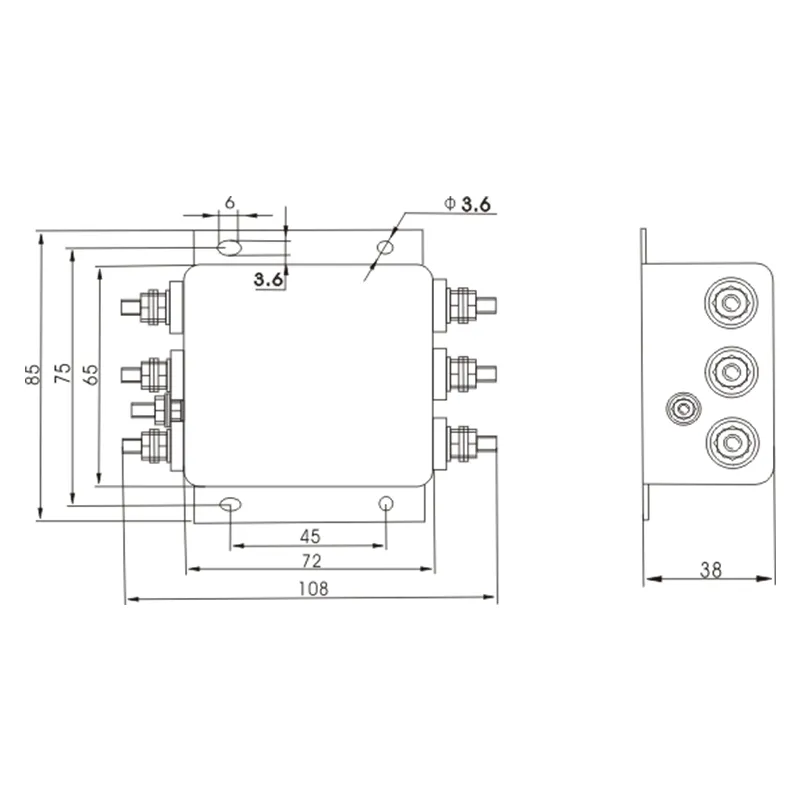

Gesamtabmessungen (±1 mm)


DAC1	DAC3-D	DAC41

Schaltbild


Zweistufig		Multi2i-Stufe

Ideale Anwendungen

Der dreiphasige EMI-Filter 20A von DOREXS wird häufig in industriellen und kommerziellen Anwendungen eingesetzt, bei denen leitungsgebundene elektromagnetische Störungen reduziert werden müssen, um die EMV-Anforderungen zu erfüllen.

10 A EMI Filter for Industrial Automation Equipment

Industrielle Automatisierung

Ideal für SPS-Schaltschränke, Fabrikautomationsgeräte, Industrieroboter und Montagelinien.

CNC-Maschinen

Industrielle CNC-Systeme integrieren Servomotoren, Schaltnetzteile, SPS und Kommunikationsnetzwerke. Der Filter verbessert die Gerätestabilität und reduziert elektromagnetische Störungen.

Frequenzumrichter (VFD)

Das Hochfrequenz-PWM-Schaltverhalten in VFDs erzeugt erhebliches leitungsgebundenes Rauschen. Die Installation eines dreiphasigen EMI-Filters mit 20 A trägt dazu bei, Störungen im Stromnetz zu reduzieren und die EMV-Konformität zu verbessern.

Servoantriebssysteme

Servomotoren erfordern eine stabile Kommunikation und Encoder-Feedback. Die EMI-Unterdrückung minimiert elektrisches Rauschen, das die Positionierungsgenauigkeit und Kommunikationszuverlässigkeit beeinträchtigen kann.

EMI Filter for Variable Frequency Drives

USV-Systeme

Bietet leitungsgebundene EMI-Unterdrückung für unterbrechungsfreie Stromversorgungssysteme.

Ladestationen für Elektrofahrzeuge

Geeignet für AC-Ladesysteme und Stromumwandlungsgeräte, die EMV-Konformität erfordern.

Erneuerbare Energiesysteme

Kompatibel mit Solarwechselrichtern, Windkraftkonvertern, Batteriespeichersystemen und Smart-Grid-Anwendungen.

Medizinische Ausrüstung

Geräuscharme Filterlösung, geeignet für industrielle medizinische Geräte, die eine stabile EMV-Leistung erfordern.

Applications in Medical Equipment and Electronic Devices

EMI-Filter werden in Anwendungen wie der industriellen Automatisierung und erneuerbaren Energiesystemen eingesetzt. Dreiphasenfilter sind für den zuverlässigen Betrieb von Industriemaschinen unerlässlich und reduzieren das Risiko von Störungen durch Störungen erheblich. Wenn ein sauberer, stabiler Dreiphasenstrom für die Leistung Ihres Produkts von entscheidender Bedeutung ist, ist dieser Filter genau das Richtige für Sie.

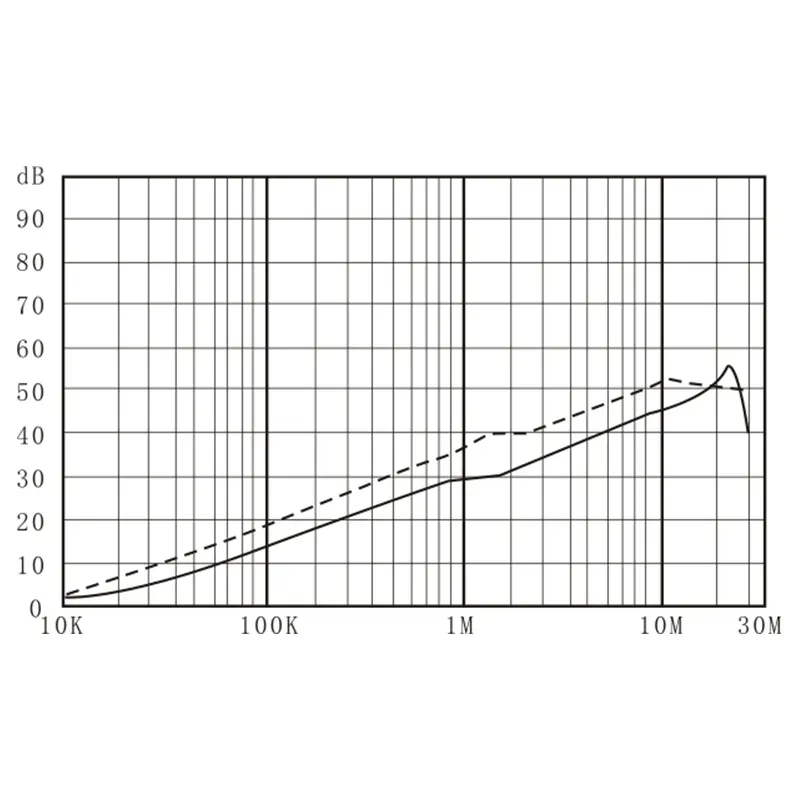

three phase emi filter 20a Insertion Loss Performance

Einfügedämpfungsleistung

Der dreiphasige EMI-Filter 20A von DOREXS ist so konzipiert, dass er eine stabile Einfügedämpfungsleistung gegen beides bietet:

Reduzierung des Gleichtaktrauschens- Hilft bei der Unterdrückung von Interferenzen, die zwischen Außenleitern und Erde übertragen werden.
Rauschunterdrückung im Differenzmodus-Reduziert Geräusche, die direkt über Stromleitern erzeugt werden.

Was es anders macht

Die meisten Dreiphasenfilter auf dem Markt erfordern einen Kompromiss: Sie erhalten entweder eine hohe Leistungsdämpfung in einem sperrigen Gehäuse oder einen kompakten Formfaktor, der auf die Rauschunterdrückung bei kritischen Frequenzen verzichtet.

DOREXS 20A Dreiphasen-EMI-Filterist anders konstruiert:

Erweiterte mehrstufige Filterung– Während einstufige Alternativen unterhalb von 150 kHz an Wirksamkeit verlieren, sind unseremehrstufige TopologieBietet eine hervorragende Dämpfung über den gesamten Bereich von 10 kHz bis 30 MHz. Diese Filter bestehen aus Induktivitäten und Kondensatoren, die so konfiguriert sind, dass sie leitungsgebundenes Rauschen sowohl im Gleichtakt- als auch im Differenzmodus reduzieren.
Optimiert für 20A-Anwendungen– X-Kondensatoren unterdrücken Gegentaktrauschen zwischen Phasen in EMI-Filtern, während Y-Kondensatoren die Phasen mit Erde verbinden, um Gleichtaktrauschen sicher abzuleiten. Gleichtaktdrosseln blockieren hochfrequente Störungen, die sich über alle Phasen zur Erde ausbreiten. Jede Komponente ist präzise dimensioniert, sodass die Induktivitäten bei hohen Strömen nicht in die Sättigung geraten und die Kondensatoren ihre Resonanzeigenschaften genau dort beibehalten, wo sie benötigt werden.
International zertifiziert– Filter entsprechen den Sicherheitsstandards IEC, UL und cUL sowie CE und RoHS – so erhalten Sie die für globale Märkte erforderlichen Zertifizierungen ohne zusätzliche Testzyklen.

Mechanisches Design

Dieser 3-Phasen-Filter unterstützt die kompakte Panel-Integration für Industriesysteme.

Installationsempfehlungen:

In der Nähe von Stromeingangspunkten installieren
Minimieren Sie den Kabelschleifenbereich
Separate Eingangs- und Ausgangsverkabelung
Stellen Sie sicher, dass der Erdungsanschluss ordnungsgemäß ist
Vermeiden Sie die parallele Verlegung von rauschbehafteten Kabeln

Eine korrekte Installation verbessert die EMV-Unterdrückungsleistung erheblich.

Zertifizierungen und Compliance

Der dreiphasige EMI-Filter 20a von DOREXS wird unter strengen Qualitätskontrollprozessen hergestellt, um internationale EMV-Standards zu erfüllen.

Die bereitgestellte Compliance-Unterstützung umfasst:

CE-Konformität
RoHS-Konformität
Unterstützung bei EMV-Prüfungen
ISO 9001-Zertifizierung
Industrielles Qualitätsmanagement
Unterstützung der OEM-Dokumentation

Kundenspezifische EMI-Filterlösungen

Als professioneller Hersteller von dreiphasigen EMI-Filtern bietet DOREXS OEM- und ODM-EMI-Filterlösungen an, die auf spezifische EMV-Anforderungen zugeschnitten sind.

Zu den Anpassungsoptionen gehören:

Aktuelle Ratinganpassung
Design mit geringem Leckstrom
Terminalkonfiguration
Montagestruktur
Verbesserte Dämpfungsleistung
Medizinisches Design
Hochzuverlässiges Industriedesign

Unser Engineering-Teamkann bei der EMV-Fehlersuche, Filterauswahl und kundenspezifischen Filterentwicklung für anspruchsvolle Industrieanwendungen behilflich sein.

Warum DOREXS wählen?

Professioneller Hersteller von dreiphasigen EMI-Filtern

Über ein Jahrzehnt Erfahrung in EMI- und EMV-Unterdrückungstechnologien.

Umfangreiches Produktsortiment

Unterstützung bei kundenspezifischem Design

Unterstützung von OEM- und ODM-Projekten nach Kundenvorgaben.

Qualitätssicherung

Hergestellt unter strengen Qualitätsmanagementprozessen mit internationalen Compliance-Standards.

Globaler Kundensupport

Technische Unterstützung steht Geräteherstellern, Systemintegratoren und industriellen OEM-Kunden weltweit zur Verfügung.

Sind Sie bereit, Ihre Ausrüstung zu schützen?

Hören Sie auf, sich mit elektromagnetischen Störungen herumzuschlagen, die Ihre Dreiphasensysteme stören. Dreiphasenfilter sorgen für eine effektive Geräuschunterdrückung in Hochleistungsanwendungen, und DOREXS liefert kostengünstige Produkte, die auf technischem Know-how und internationalen Zertifizierungen basieren.
Wählen Sie den dreiphasigen EMI-Filter DOREXS 20A für eine zuverlässige, leistungsstarke EMI-Unterdrückung, die den unterbrechungsfreien Betrieb Ihrer Industriemaschinen gewährleistet.

Kontaktieren Sie uns noch heutefür technische Beratung, individuelle Lösungen und schnelle Lieferung. Unser Engineering-Team hilft Ihnen gerne dabei, die richtige Lösung für Ihre Anwendung zu finden.

FAQ

Was ist ein dreiphasiger EMI-Filter?

Ein dreiphasiger EMI-Filter ist ein passiver elektrischer Filter, der in dreiphasigen Stromleitungen installiert wird, um leitungsgebundene elektromagnetische Störungen zu unterdrücken, die von industriellen Elektrogeräten erzeugt werden.

Wann sollte ich einen dreiphasigen EMI-Filter mit 20 A verwenden?

Ein 20-A-Modell ist geeignet, wenn der maximale Betriebsstrom des Geräts etwa 20 Ampere beträgt. Wählen Sie immer einen Filter mit geeigneten Strom- und Spannungswerten für Ihr System.

Kann dieser Filter dazu beitragen, die EMV-Prüfung zu bestehen?

Ja. Richtig ausgewählte und installierte EMI-Filter reduzieren leitungsgebundene Emissionen erheblich und erhöhen die Wahrscheinlichkeit, EMV-Standards einzuhalten. Die endgültige Einhaltung hängt auch von der Erdung, der Abschirmung, der Kabelführung und dem gesamten Systemdesign ab.

Bieten Sie kundenspezifische EMI-Filter an?

Ja. Als engagierter Hersteller von EMI-Filtern bietet DOREXS maßgeschneiderte Lösungen für einzigartige Anforderungen – unabhängig davon, ob Sie unterschiedliche Arten von Dämpfungsprofilen, modifizierte Leckstrompegel oder nicht standardmäßige Montagekonfigurationen benötigen. Jeder Kunde erhält eine dedizierte technische Unterstützung.

In welchen Branchen werden üblicherweise dreiphasige EMI-Filter eingesetzt?

Sie werden häufig in der industriellen Automatisierung, VFDs, Servoantrieben, Robotik, Systemen für erneuerbare Energien, USV-Geräten, Ladeinfrastruktur für Elektrofahrzeuge, CNC-Maschinen, medizinischen Geräten und Stromverteilungssystemen eingesetzt.

Ist es mit RCD-Schutzgeräten kompatibel?

Ja. Das Design mit extrem niedrigem Leckstrom gewährleistet volle RCD-Kompatibilität. Dreiphasige EMI-Filter tragen dazu bei, die bundesstaatlichen EMI-Vorschriften einzuhalten und gleichzeitig die Leckage weit unter den Schwellenwerten zu halten, die zu Fehlauslösungen von Schutzgeräten führen könnten.

Welche EMV-Standards erfüllt es?

Diese Filter unterstützen die EMV-Konformität verschiedener Standards, einschließlich CE und FCC. EMI-Filter sind von entscheidender Bedeutung für die Einhaltung internationaler Vorschriften zur elektromagnetischen Verträglichkeit, einschließlich EN 55011, EN 61000-6-3/6-4 und IEC 60939-3. Ausführliche Informationen finden Sie auf unserer Zertifizierungsseite.

Kann es Motorantriebsanwendungen bewältigen?

Absolut. Dieser EMV-Filter wurde speziell für Frequenzumrichter und Motorsteuerungssysteme entwickelt. Hochleistungsfilter reduzieren das Risiko von Fehlfunktionen in industriellen Anwendungen, bei denen die PWM-Schaltung erhebliche leitungsgebundene Störungen verursacht. Für VFD-spezifische Lösungen erkunden Sie unsere DF2-Serie für VFD-Anwendungen.

Was ist mit 3-Draht- oder 4-Draht-Konfigurationen?

Dieses Produkt verwendet eine 3-Phasen-3-Leiter-Konfiguration (Delta) plus Erde. Wenn Ihr System eine Neutralleiterverbindung erfordert, kontaktieren Sie uns bezüglich unserer 4-Leiter-Optionen.

Was ist im Paket enthalten?

Filtereinheit, Montagematerial und Installationsanleitung – alles, was Sie für eine einfache Installation benötigen.
