화재 예방 경보 시스템의 EMI: 전자기 간섭 관리에 대한 전체 가이드

소개

화재 예방 경보 시스템의 전자기 간섭(EMI)은 생명 안전 인프라에서 가장 중요하지만 종종 간과되는 취약점 중 하나입니다. 외부 소스에서 발생하는 전기 소음으로 인해 화재 경보 시스템이 의존하는 민감한 감지 회로, 제어 패널 및 통신 네트워크가 중단될 경우, 그 결과는 성가신 허위 경보부터 실제 비상 상황 중 치명적인 시스템 오류까지 다양합니다.

이 가이드에서는 EMI 소스의 전체 범위, 화재 경보 시스템에 미치는 영향, 산업 시설 및 상업 환경에 대한 입증된 완화 전략을 다룹니다. 반복되는 허위 경보 문제를 해결하는 시설 관리자, 견고한 설치를 설계하는 화재 안전 엔지니어, 까다로운 환경에 대한 신뢰할 수 있는 솔루션을 찾는 시스템 통합자 등 이 콘텐츠는 화재 예방 응용 분야에서 전자기 호환성의 실제 현실을 다룹니다.

직접적인 답변:EMI는 실제 화재 발생 시 허위 경보, 응답 지연, 통신 장애 또는 완전한 시스템 침묵을 유발하여 화재 안전을 위협할 수 있습니다. 이러한 문제에는 안정적인 보호를 보장하기 위해 DOREXS 방화 필터 시리즈와 같은 특수 필터링 솔루션이 필요합니다.

이 가이드를 읽으면 다음과 같은 이점을 얻을 수 있습니다.

• 전자기 간섭이 화재 경보 시스템 구성 요소에 어떻게 영향을 미치는지에 대한 명확한 이해

• 시설 내 EMI 소스를 식별하고 평가하는 능력

• 필터 선택 기준 및 보호 방법에 대한 지식

• 최적의 성능을 위한 실제 구현 지침

• NFPA 및 UL 요구 사항에 대한 규정 준수 통찰력

화재 예방 시스템의 전자기 간섭 이해

RF 스펙트럼에서 무선 주파수 간섭이라고도 하는 전자기 간섭(EMI)은 유도, 정전기 결합 또는 전도를 통해 전기 회로에 영향을 미치는 원치 않는 전자기 방해를 포함합니다. 전자기 호환성(EMC)은 전자 장치가 외부 소음에 대한 내성을 유지하면서 유해한 간섭을 발생시키지 않고 작동할 수 있도록 보장하는 더 광범위한 규율을 나타냅니다.

화재 경보 시스템은 고전류 알림 회로(최대 120V AC의 경적 및 스트로브)와 함께 작동하는 저전압 신호 회로(일반적으로 연기 감지기 및 풀 스테이션용 24V DC 루프)와 같이 고유하게 민감한 전자 장비를 통합합니다. 이러한 조합은 간섭을 위한 비옥한 환경을 조성하며, 안정적인 작동이 가장 중요한 순간에 사소한 중단이라도 회로 성능을 저하시키거나 전체 시스템 오류를 일으킬 수 있습니다.

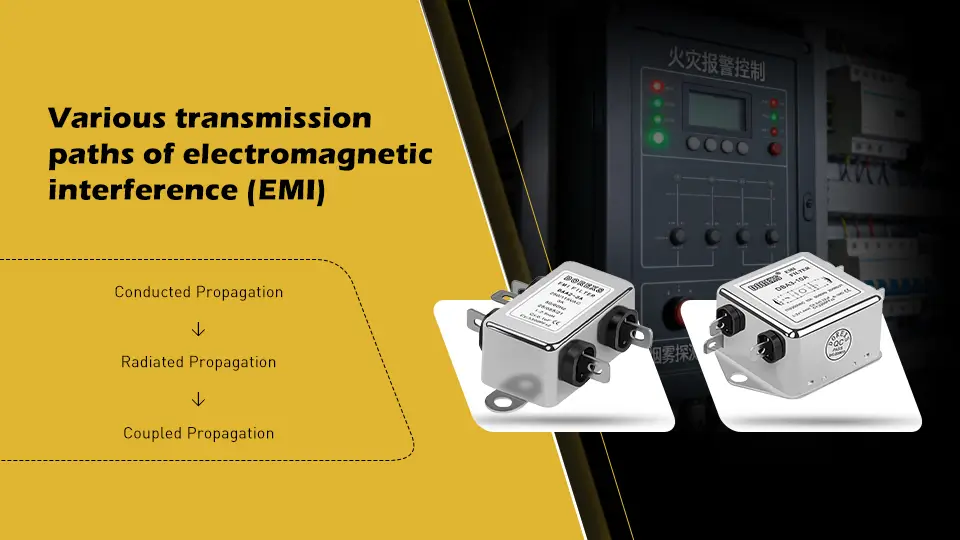

화재 경보 시스템에 영향을 미치는 EMI 유형

전도된 EMI물리적 도체 접촉, 특히 경보 패널에 공급되는 전력선을 통해 이동합니다. 제어 패널의 스위칭 전원 공급 장치는 케이블을 따라 감지기 루프로 전파되는 광대역 소음과 고조파를 생성하는 반면, 전기 그리드의 과도 전압은 잘못된 신호를 유발할 수 있는 스파이크를 발생시킵니다.

방사 EMI화재 경보 케이블이 의도하지 않은 안테나 역할을 하여 무선으로 전파됩니다. 소스에는 휴대폰, Wi-Fi 라우터, 레이더 시스템 및 인근 무선 송신기가 포함됩니다. 10kHz~10GHz의 주파수 범위는 광범위한 잠재적 간섭 패턴을 나타냅니다.

자기 결합 EMI유도 부하(엘리베이터 모터, 변압기, 발전기)가 차폐되지 않은 경보 케이블에 50/60Hz 기본 주파수와 고조파의 험을 유도할 때 발생합니다. 이 메커니즘은 이러한 구성 요소가 방화 배선과 인프라 경로를 공유하는 고층 건물에서 심각한 문제를 야기합니다.

EMI에 취약한 중요 구성 요소

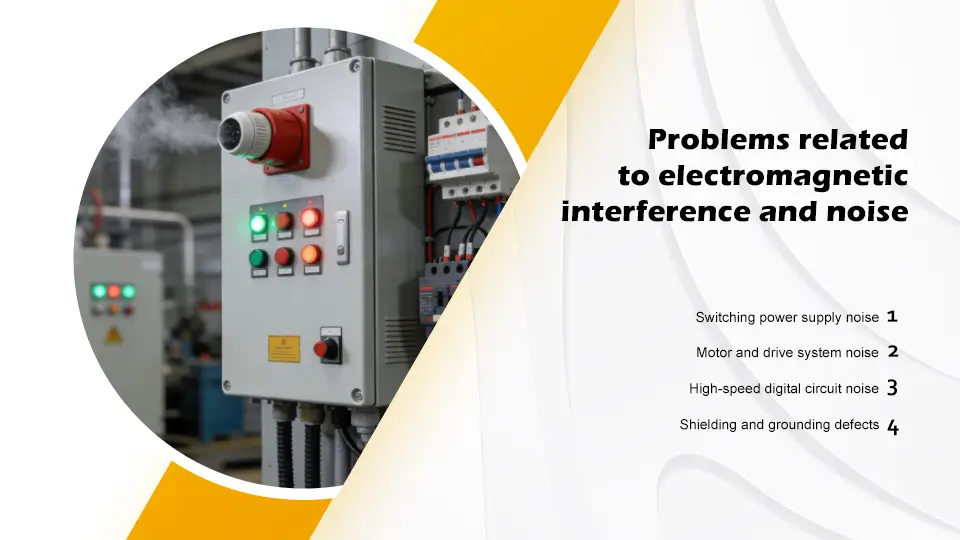

화재 경보 제어판(FACP)시스템 두뇌 역할을 하며 수백 개의 장치에서 나오는 신호를 동시에 처리합니다. 마이크로프로세서 기반 회로는 특히 데이터 처리를 손상시키거나 잘못된 경보 활성화를 유발하거나 합법적인 신호를 완전히 차단할 수 있는 전기 잡음에 취약합니다.

연기 감지기0.2%/분의 차폐만큼 민감한 감지 임계값을 갖춘 이온화 또는 광전 감지를 사용합니다. 이러한 감도는 초기 화재 감지에 필수적이지만 이러한 감지기는 연기 조건을 모방하는 EMI 유발 전압 변동에 취약합니다.

알림 기기혼과 스트로브를 포함한 모든 장치는 활성화 중에 상당한 전류를 소모합니다. 정상 작동 중에 생성된 스위칭 과도 현상은 감지 회로로 피드백될 수 있지만 외부 EMI는 적절한 활성화 신호가 이러한 장치에 도달하는 것을 방해할 수 있습니다.

통신회로모니터링 스테이션과 응급 서비스에 연결하려면 확장된 케이블과 무선 링크 전반에 걸쳐 신호 무결성을 유지해야 합니다. 여기에서의 간섭은 긴급 상황 시 최초 대응자를 소환하는 능력에 직접적인 영향을 미칩니다.

가장 큰 노출에 직면한 시스템 구성 요소를 이해하면 해당 구성 요소에 영향을 미칠 가능성이 가장 높은 EMI 소스를 직접 식별할 수 있습니다.

화재 예방 환경의 EMI 소스

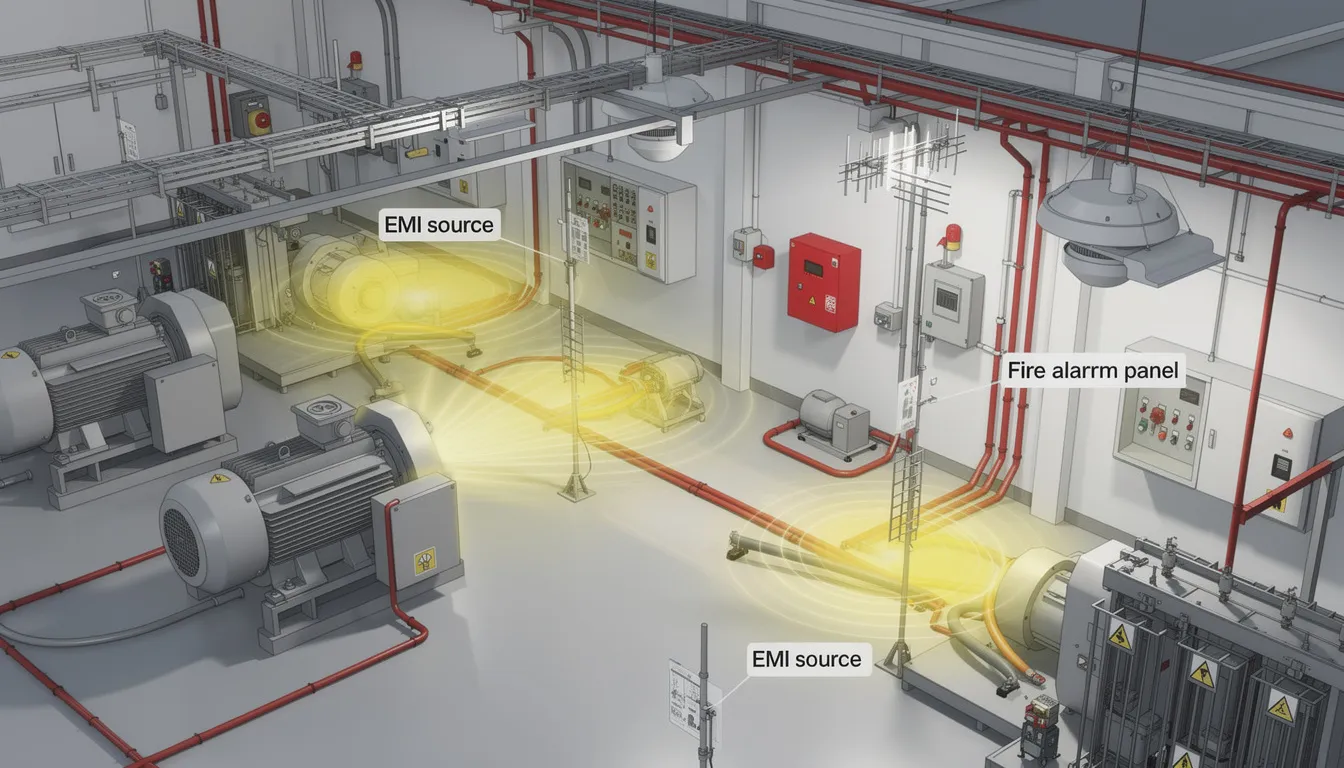

EMI 소스를 인식하는 것은 표적 보호 전략을 개발하는 데 필수적입니다. 산업 시설과 상업용 건물은 여러 간섭 발생기가 화재 안전 시스템과 동시에 작동하는 독특한 전자기 환경을 제공합니다.

산업 장비 및 기계

가변 주파수 드라이브(VFD)모터를 제어하면 광범위한 주파수에 걸쳐 상당한 고조파 성분이 생성됩니다. 펄스 폭 변조는 배전 시스템과 공기를 통해 동시에 전파되는 전도 및 복사 방출을 생성합니다.

용접 장비아크 형성 중에 강렬한 광대역 EMI를 생성합니다. 활성 용접 작업을 수행하는 시설에서는 감지기가 용접 회로와 전기 인프라를 공유할 때 화재 경보 신뢰성 문제를 자주 보고합니다.

HVAC 시스템근처의 소방 장비에 영향을 미치는 전자기 신호를 생성하는 대형 모터, 압축기 및 전자 제어 장치를 통합합니다. 이러한 시스템을 지속적으로 작동하면 합법적인 경보 신호를 가리거나 점진적인 성능 저하를 일으킬 수 있는 지속적인 간섭 배경이 생성됩니다.

통신 및 전자 시스템

무선 네트워크 및 셀룰러 인프라2.4GHz 및 5GHz 대역의 RF 에너지로 현대식 건물을 포화시킵니다. 개별적으로는 괜찮지만 밀집된 배포는 특히 데이터 무결성이 중요한 IP 기반 시스템에서 화재 경보 통신 모듈에 영향을 미치는 종합적인 전계 강도를 생성합니다.

LED 조명 시스템스위칭 전원 공급 장치를 사용하면 공유 전력선을 통해 전도성 EMI를 방출합니다. 고주파수 스위칭 구성 요소(주로 48kHz)는 적절한 필터링 없이 규제 제한을 초과할 수 있는 고조파를 생성하여 동일한 전기 회로를 공유하는 화재 경보 패널에 직접적인 영향을 미칩니다.

컴퓨터 장비 및 서버데이터 센터에는 집중된 EMI 소스가 있습니다. 이러한 시설을 보호하는 화재 진압 시스템은 일반적인 상업용 설치보다 훨씬 더 가혹한 전자기 환경에 대한 내성을 유지해야 합니다.

배전 인프라

변압기 및 개폐 장치근처에 배선된 화재 경보 케이블과 결합되는 자기장을 생성합니다. 적절한 분리 거리는 종종 건물 제약과 충돌하여 필터링을 선택 사항이 아닌 필수로 만듭니다.

무정전 전원 공급 장치(UPS)아이러니하게도 정전으로부터 보호하면서 전기적 소음을 발생시킵니다. UPS 시스템의 인버터 스위칭은 연결된 화재 경보 장비로 전파되는 고조파를 생성합니다.

백업 생성기전송 작업 중에 건물이 가장 취약한 순간, 즉 실제 비상 상황을 나타낼 수 있는 전력 이벤트 중에 화재 경보 시스템에 스트레스를 주는 과도 현상과 고조파가 생성됩니다.

화재 예방 시스템을 위협하는 원인을 식별한 후 논리적인 진행은 특정 영향을 조사하고 효과적인 보호 전략을 개발하는 것입니다.

영향 평가 및 보호 전략

화재 경보 시스템에서 EMI의 실질적인 결과는 작동 방해부터 생명을 위협하는 고장까지 다양합니다. 업계 감사에 따르면 방화 패널 고장의 약 30%는 전기 소음과 관련이 있으며 EMI는 NFPA 72 비준수 결과의 12%에 기여하는 것으로 나타났습니다. 이러한 영향을 해결하려면 필터링, 차폐 및 적절한 설치 방법을 결합한 계층형 보호 접근 방식이 필요합니다.

화재 예방 시스템용 EMI 필터 솔루션

특수 필터는 화재 경보 시스템에 영향을 미치는 전도성 EMI에 대한 기본 방어를 나타냅니다. 광범위한 포트폴리오를 활용하여EMI/EMC 전력 필터설계자는 특정 소음 프로필과 규제 요구 사항을 일치시킬 수 있습니다. 이러한 솔루션은 효과적인 소음 억제 및 생명 안전 애플리케이션에 적합한 내화 구조라는 두 가지 요구 사항을 충족해야 합니다.

AC 라인 EMI 필터화재 경보 제어 패널의 경우 전력 주파수를 전달하면서 고주파 소음을 감쇠시키는 저역 통과 필터 네트워크(일반적으로 커패시터와 인덕터가 포함된 파이 구성)를 사용합니다. 효과적인 구현은 150kHz~30MHz에서 40~60dB 감쇠를 달성하여 스위칭 전원 공급 장치, VFD 및 조명 시스템의 간섭을 차단합니다.

DC 필터적당한 소음이라도 합법적인 신호를 간섭과 구별하는 능력을 손상시킬 수 있는 감지기 회로와 통신 회선을 보호합니다. 페라이트 기반 솔루션은 1MHz~1GHz 범위에서 30~50dB 감쇠를 제공합니다.

전원공급장치EMI 전력 필터화재 경보 장비 자체 내에서 발생하는 소음을 해결하여 내부 소스가 동일한 인프라를 공유하는 다른 시스템 구성 요소나 외부 전자 장치에 영향을 미치지 않도록 합니다.

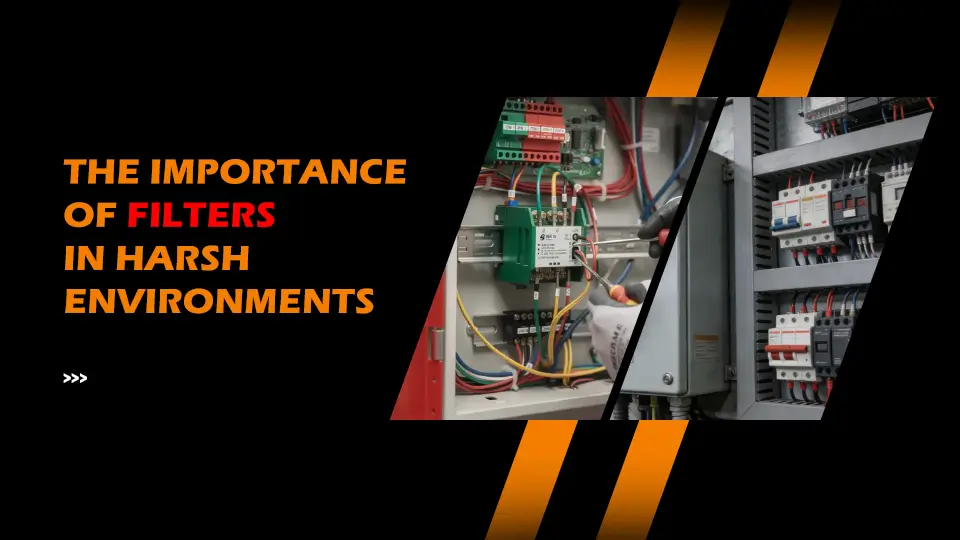

DOREXS 화재 방지 시스템 EMI 필터화재 예방 애플리케이션을 위해 특별히 개발된 엔지니어링 솔루션을 나타냅니다. 이 필터는 이중 단계 EMI/RFI 억제와 난연성 하우징(UL 94 V-0 등급)을 결합하여 1MHz에서 50dB 감쇠, 100MHz에서 80dB 감쇠를 달성하는 동시에 0.5dB 미만의 낮은 삽입 손실을 유지합니다. 이 구조는 IEC 60331에 따라 850°C 노출을 견딜 수 있어 까다로운 환경에서 주소 지정이 가능한 루프와 민감한 모니터링 장비를 보호하는 데 적합합니다.

필터 성능 비교

적절한 필터를 선택하려면 사양이 애플리케이션 요구 사항에 일치해야 합니다.

필터 유형	주파수 범위	감쇠	화재 등급	애플리케이션
AC 라인 필터	150kHz~30MHz	40-60dB	UL94 V-0	제어판
DC 필터	1MHz ~ 1GHz	30~50dB	UL94 V-0	검출기 회로
3상 필터	150kHz~30MHz	50-70dB	UL94 V-0	산업 시스템
DOREXS 방화 시리즈	듀얼 스테이지	50-80dB	850°C IEC 60331	중요한 생명 안전

접지 방법, 케이블 라우팅 및 차폐 종단을 포함한 설치 고려 사항은 특히 적용 시 달성된 성능에 큰 영향을 미칩니다.전력 잡음 감소를 위한 AC 라인 EMI 필터.

일반적인 과제와 솔루션

화재 예방 시스템의 실제 EMI 문제는 특정 작동 오류로 나타납니다. 이러한 패턴을 이해하면 안정적인 시스템 작동을 복원하는 타겟 솔루션이 가능해집니다.

EMI의 허위 경보 문제

허위 경보는 가장 눈에 띄는 EMI 영향을 나타내며, 호주 창고 연구에서는 간헐적인 알림 오류를 일으키는 LED 드라이버 간섭이 적절한 필터링을 통해서만 해결된다는 사실을 문서화했습니다. 영국 병원 개조에서는 차폐 케이블링과 적절한 필터가 문제를 완전히 제거할 때까지 매주 감지기의 15%를 트리거하는 UPS 고조파를 발견했습니다.

솔루션 접근 방식:공통 모드 노이즈를 증폭시키는 접지 루프를 방지하려면 단일 지점 등전위 본딩에 이어 적절한 접지를 구현하십시오. 전도 간섭을 차단하려면 영향을 받는 회로에 DOREXS 필터를 설치하십시오. 전선에서 최소 12인치의 케이블 간격을 유지하고 교차가 필요한 잠재적인 간섭원에 수직으로 화재 경보 배선을 배선하십시오.

시스템 통신 오류

통신 회로 오류로 인해 모니터링 스테이션과 응급 서비스에 경고하는 기능이 저하됩니다. 이러한 오류는 종종 무선 모듈에 영향을 미치는 RF 간섭이나 유선 연결의 디지털 신호를 손상시키는 전도성 노이즈로 인해 발생합니다.

솔루션 접근 방식:통신 회로 주파수 및 데이터 속도에 맞게 특별히 등급이 지정된 필터를 선택하십시오. 금속 도체가 안정적인 신호 전송을 달성할 수 없는 높은 EMI 환경에서는 광섬유 대안을 고려하십시오. 전자기 간섭에 대한 광 신호의 고유한 내성은 전기적 잡음 소스로부터 완벽한 절연을 제공합니다.

화재 안전 표준 준수

NFPA 72 요구 사항은 화재 경보 시스템이 전자기 노출을 포함한 환경 조건에 관계없이 신뢰성을 유지하도록 요구합니다. 섹션 29.8에서는 6kV/3kA 임펄스 정격의 과도 전압 서지 억제기에 대한 요구 사항과 함께 서지 보호를 구체적으로 설명합니다. 화재 방지 응용 분야에 사용되는 구성 요소에 대한 UL 인증 요구 사항에는 EMI 내성 테스트가 포함됩니다.

솔루션 접근 방식:화재 방지 표준 준수를 문서화하는 적절한 UL 인증을 받은 필터 및 보호 장치를 선택하십시오. DOREXS 내화 필터 시리즈는 EMI 억제 및 화재 등급 요구 사항을 모두 충족하여 규정 준수 문서를 단순화하는 동시에 효과적인 보호 기능을 제공합니다.

이러한 문제는 확립된 지침에 따른 체계적인 구현을 통해 해결됩니다.

구현 지침 및 모범 사례

화재 경보 시스템을 위한 효과적인 EMI 보호에는 포괄적인 평가, 적절한 제품 선택, 인증된 제품을 사용한 적절한 설치 기술이 필요합니다.IEC 규격 EMI 필터. 다음 접근 방식은 최적의 성능과 규정 준수를 보장합니다.

즉각적인 평가 단계:

1. 화재 경보 장비 및 케이블로부터 50피트 이내의 EMI 소스를 식별하기 위해 시설을 조사합니다.

2. 간섭을 암시하는 패턴에 대한 잘못된 경보 및 유지 관리 기록을 검토합니다.

3. 테스트 장비(스펙트럼 분석기 또는 EMI 검출기)를 사용하여 전자기 환경 특성화

4. 배전 및 산업 장비와 관련된 케이블 라우팅 문서화

필터 크기 및 선택:

• 25% 마진으로 필터 전류 정격을 실제 부하 요구 사항과 일치시킵니다.

• AC 전원 장비의 경우 다음을 적용하십시오.AC 전원 공급 장치에 대한 EMI 필터 선택 지침적절한 토폴로지 및 구성요소 선택

• 식별된 간섭 주파수를 기반으로 감쇠 사양 선택

• 화재 등급이 설치 위치 요구 사항을 충족하는지 확인하십시오.

• 물리적 치수가 사용 가능한 패널 공간에 맞는지 확인

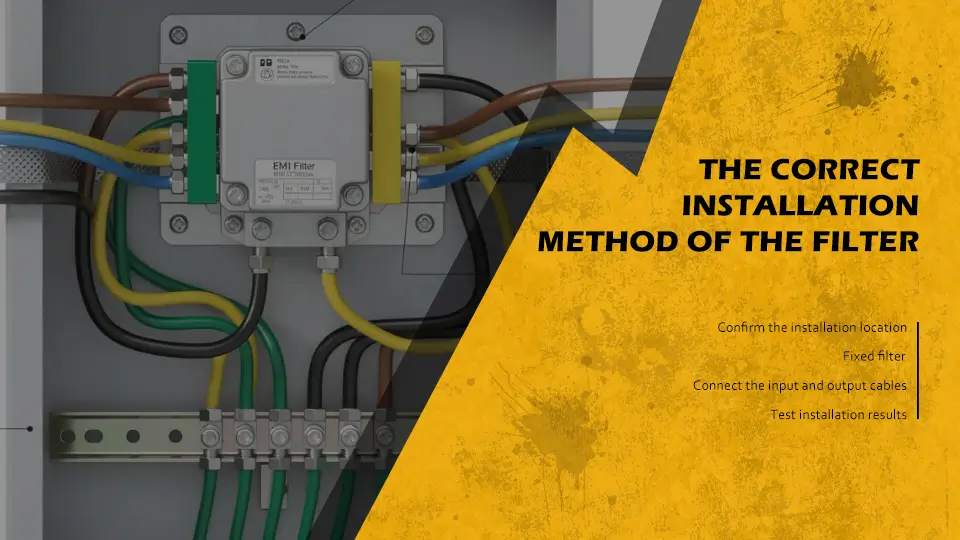

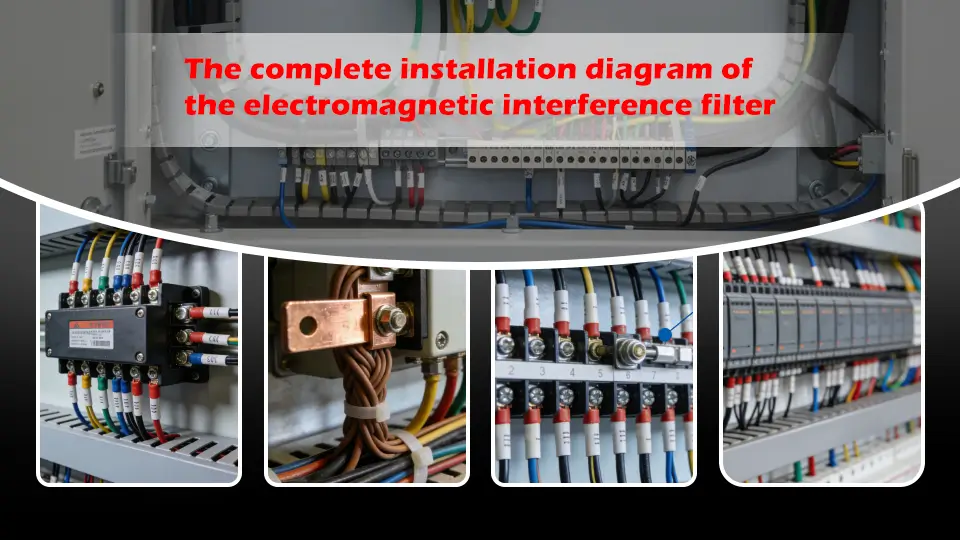

설치 모범 사례:

• 필터 하우징을 장비 접지점에 직접 접지

• 필터와 보호 장비 사이의 최소 도체 길이 유지

• 필터 주변의 결합을 방지하기 위해 별도의 입력 및 출력 배선

• 적절한 테스트 장비를 사용하여 차폐 케이블의 차폐 연속성을 확인하십시오.

유지 관리 요구 사항:

• 연간 화재 경보 시스템 유지 관리에 필터 검사를 포함합니다.

• 중요한 시설 전기 변경 후 필터 성능 테스트

• 열 스트레스 또는 물리적 손상의 징후가 있는 필터를 교체하십시오.

• 규정 준수 기록에 대한 문서 유지 관리 활동

추가 리소스

DOREXS EMI 필터 제조사 기술 지원표준 제품이 특정 요구 사항을 충족할 수 없는 응용 분야에 대한 맞춤형 필터 설계 서비스를 제공합니다. 엔지니어링 팀은 고유한 전자기 환경이나 특이한 화재 방지 시스템 구성에 대한 솔루션을 지정할 수 있습니다.

관련 표준:

• NFPA 72 국가 화재 경보 및 신호 코드(12, 29장)

• EN 61000-6-4 산업 환경에 대한 EMC 방출

• 의도하지 않은 방사체에 대한 FCC Part 15 Subpart B

• 보안 시설 애플리케이션을 위한 MIL-STD-461G

업계 지침:

• 케이블 및 부품에 대한 IEC 60331 내화성 테스트

• UL 94 V-0 가연성 분류 요구 사항

• ITU 무선 규정 1.169조 유해 간섭 정의

효과적인 EMI 보호 전략 개발은 초기 사전 적합성 테스트를 통해 이점을 얻습니다. 업계 데이터에 따르면 프로토타입 단계에서 문제의 80%를 포착하는 데는 설치 후 교정 비용이 10% 소요됩니다. 자세한 신청 지원이나 견적이 필요한 프로젝트의 경우 시설 팀은 다음과 직접 협력해야 합니다.DOREXS EMI 필터 및 전력 품질 연락 사무소. EMI 관련 화재 경보 문제가 발생한 시설의 경우, 체계적인 평가와 그에 따른 적절한 필터 설치가 안정적인 운영을 위한 가장 직접적인 경로를 제공합니다.
