전기 소음을 필터링하는 최고의 기술 : 회로 성능 향상
전기 노이즈는 전자 회로를 방해하고 성능을 저하시킬 수 있습니다. 이 안내서에서 방법을 배우십시오필터 전기 소음장치의 안정성을 향상시킵니다. 우리는 원인, 필터 유형 및 효과적인 노이즈 감소를위한 실용적인 팁을 다룰 것입니다.
주요 테이크 아웃
-
전기 노이즈는 회로 성능을 방해하고 전원 공급 장치, 모터 및 릴레이 스위칭과 같은 소스에서 시작될 수 있습니다.
-
다음과 같은 노이즈 필터EMI, RFI 및 전력선 필터, 원치 않는 신호를 약화시키고 전자 시스템의 성능을 향상시키는 데 필수적입니다.
-
노이즈 필터의 적절한 선택, 설치 및 유지 보수는 다양한 응용 분야에서 장기 신뢰성 및 최적의 기능을 달성하는 데 중요합니다.
전기 소음 이해
전기 소음모든 전자 회로의 골점입니다. 이러한 원치 않는 신호는 다양한 커플 링 메커니즘을 통해 시스템에 몰래 들어갈 수 있으며 성능에 혼란을 일으 킵니다. 고전압 커플 링, 고전압 도체가 인접한 도체로 에너지를 전달하거나 유도 성 커플 링이든, 한 도체의 자기장이 다른 도체에서 전압을 유도하는 경우 전기 노이즈는 회로의 원활한 기능을 방해 할 수 있습니다.
전기 소음의 결과는 사소한 것과는 거리가 멀다. 스마트 폰을 삭제하거나 게임 콘솔이 게임 중반에 얼어 붙는 것을 상상해보십시오. 전기 소음이 연결된 장비 오작동 및 비 효율성에 영향을 줄 수있는 몇 가지 예일뿐입니다. 이 광범위한 문제를 인식하는 것은 효과적으로 싸우는 데 중요합니다.
전기 소음의 일반적인 공급원
전기 노이즈는 각각 고유 한 특성을 가진 다양한 소스에서 유래 할 수 있습니다. 예를 들어, 전원 공급 장치를 스위칭하는 것은 악명 높다고주파 소음을 생성합니다전류의 빠른 온 오프 전환으로 인해. 반면에 릴레이는 전류 흐름에서 갑작스러운 변화를 생성하여 전자기 간섭을 생성합니다.
모터는 또 다른 일반적인 범인이며 작동 중 자기장의 빠른 변화로 인해 전기 소음이 발생합니다. 또한, 용량 성 커플 링 및 유도 성 커플 링은 회로에 소음이 발생하여 상당한 혼란과 비 효율성을 초래할 수 있습니다. 이러한 소스를 식별하면 효과적인 노이즈 필터를 구현하여 전자 시스템의 원활한 작동을 보장합니다.

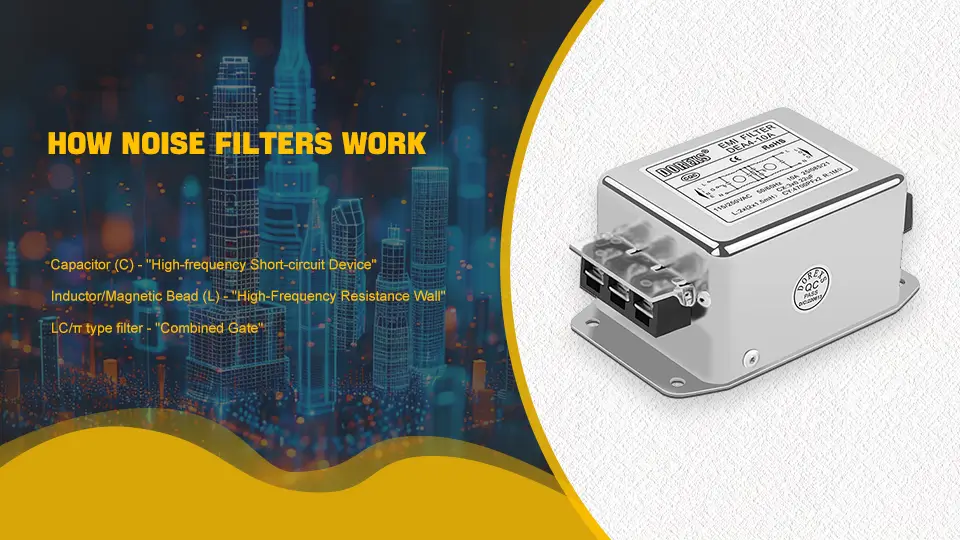

노이즈 필터가 작동하는 방법
노이즈 필터는 게이트 키퍼 역할을하는 독창적 인 장치이므로 원치 않는 전기 노이즈를 차단하면서 원하는 신호 만 통과 할 수 있습니다. 그들은 주로 다음과 같이 기능합니다저역 통과 필터, 저주파 신호를 허용하고 고주파 소음을 차단합니다. 이러한 원치 않는 신호를 제거하면 노이즈 필터는 전자 시스템의 성능을 향상시킵니다.
인덕터와 커패시터는 노이즈 필터링에서 중추적 인 역할을합니다.
-
인덕터는 저주파 신호가 통과되지만 방해를 허용합니다고주파 신호저주파에서 임피던스가 낮기 때문입니다.
-
커패시터는 저주파 신호를 차단하면서 저주파에서 높은 임피던스 덕분에 고주파 신호를 통과 할 수 있습니다.
-
결합되면 이러한 구성 요소는 효율적인 저역 통과 필터를 생성하여 신호 손실이 심각하지 않고 노이즈를 효과적으로 줄입니다.
노이즈 필터의 성능은구성 요소의 수를 늘립니다, 가파른 주파수 응답 곡선과 더 나은 노이즈 선택성으로 이어집니다. 이를 통해 원하는 신호 만 전송하여 더 깨끗하고 신뢰할 수있는 출력을 제공합니다.
노이즈 필터의 유형
노이즈 필터각각은 전기 소음으로 제기 된 특정 문제를 해결하도록 설계된 다양한 유형으로 제공됩니다. 두 가지 유형의 노이즈 필터를 아는 것은 애플리케이션에 적합한 노이즈 필터를 선택하는 데 도움이됩니다. 예를 들어, 차동 모드 노이즈는 두 전력 도체 사이에서 측정 된 라인-라인 노이즈를 나타내며, 공통 모드 노이즈는 전원 라인과지면 전위 사이에서 측정됩니다. 이러한 각 노이즈 유형은 효과를 효과적으로 완화하기 위해 특정 필터 설계가 필요합니다.
노이즈 필터를 광범위하게 분류 할 수 있습니다PCB 필터및 섀시 마운트 필터는 각각 애플리케이션에 따라 자체 장점 세트를 갖습니다. 또한 업계 별 배출 및 안전 표준은 필터 선택에 중요한 역할을하여 규정 준수 및 최적의 성능을 보장합니다.
EMI 필터
EMI (전기 자기 간섭) 필터소음을 포획하고 제거하여 장비에 들어가거나 떠나지 않도록 설계되었습니다. 이 필터는 특히 주파수 범위 내에서 제어 된 수행 RFI (무선 주파수 간섭)에서 효과적입니다.10kHz ~ 30MHz전자 자기 간섭 문제에 중요합니다.
모터 시스템 및 의료 기기 용 3 상 필터와 같은 다양한 응용 분야에 적합한 다양한 유형의 EMI 필터를 사용할 수 있습니다. 제조업체는 좋아합니다Dorexs전문화 된 생산태양 전지판, 배터리 충전 및 DC 모터 드라이브에 사용되는 EMI 필터, 이러한 시스템이 간섭없이 효율적으로 작동하도록합니다.
RFI 필터
RFI (무선 주파수 간섭) 필터는 통신 신호의 품질을 저하시킬 수있는 간섭을 완화하도록 특별히 설계되었습니다. 라우터 및 모뎀과 같은 통신 장비에는 국제 전자기 호환성을 준수하기 위해 노이즈 필터를 통합합니다.규정명확하고 신뢰할 수있는 의사 소통을 보장합니다.
이 필터는 간섭을 유발하는 특정 주파수를 타겟팅하여 작동하여 원하는 신호가 전달되는 동안 파괴적인 주파수를 차단하고 통과합니다. 이를 통해 통신 장치가 RFI 및 FCC로 인한 왜곡이 없어서 최적으로 작동하여 다양한 방식으로 효과적으로 목적을 제공합니다.
전력선 필터
전력선 필터는 간섭을 해결하는 데 필수적입니다AC 또는 DC 라인전기 장비에 안정적인 성능을 제공합니다. 이 필터는 노이즈 수준을 크게 줄여 전력 시스템의 전반적인 효율성과 신뢰성을 향상시킬 수 있습니다.
커패시터 및 인덕터 통합, 전력선 필터는 원치 않는 노이즈를 차단하면서원하는 전력 신호통과합니다. 이를 통해 전기 소음으로 인한 중단없이 전기 장비가 원활하게 작동하도록합니다.
올바른 노이즈 필터를 선택합니다
올바른 노이즈 필터를 선택하는 것은 전자 시스템의 최적 성능을 보장하는 데 중요합니다. 다른 장치와 장비는 혜택을받습니다EMI 필터링및 적절한 필터를 선택하려면 몇 가지 고려 사항이 필요합니다. 필터의 정격 전압은 제공하는 장치의 최대 입력 전압과 일치하거나 초과해야합니다. 또한 주변 온도 등급은 정격 전류 용량을 잃지 않고 필터가 작동 할 수있는 최고 온도를 나타냅니다.
수필터의 회로 단계더 나은 노이즈 억제를 제공하여 성능을 향상시킬 수 있습니다. 필터를 선택할 때 다음 요소를 고려하십시오.
-
작동 온도 범위는 응용 프로그램에서 직면 할 실제 조건과 일치해야합니다.
-
전원 공급 장치의 유형.
-
장비의 입력 임피던스.
-
RF 노이즈 모드.
효과적인전력선 필터 설계시간이 지남에 따라 시스템에 존재하는 각 노이즈 유형의 크기를 고려해야합니다. 이러한 요소를 신중하게 평가함으로써 성능을 극대화하는 방식으로 전자 장치의 효율적이고 안정적인 작동을 보장하는 노이즈 필터 장치를 선택할 수 있습니다.
노이즈 필터의 응용
노이즈 필터는 각각 고유 한 요구 사항을 가진 광범위한 산업 분야에서 응용 프로그램을 찾습니다. ECG 및 MRI 기계와 같은 의료 기기에서는 적절한 신호 품질과 환자 안전을 보장하는 데 소음 필터가 중요합니다. 산업 환경에서는 제어 시스템을 방해 할 수있는 스위치 모드 전원 공급 장치 및 모터 제어의 간섭을 완화하는 데 도움이됩니다.
노이즈 필터는 라디오, 텔레비전 및 무선 시스템과 같은 장치의 명확한 통신을 보장하는 데 필수적입니다. 텔레비전 및 랩톱과 같은 소비자 전자 장치에서 노이즈 필터는 이미지 왜곡 및 무선 신호 간섭을 방지하여 사용자 경험을 향상시킵니다. 규정 준수 표준 및 규정을 충족함으로써 적절한 노이즈 필터를 선택하면 누출 전류를 방지하고 안전을 향상시킬 수 있습니다.
노이즈 필터를위한 설치 팁
최적의 성능을 달성하려면 노이즈 필터의 적절한 설치가 필수적입니다. 설치의 가장 중요한 측면 중 하나는 적절한 접지입니다. 최소화하려면 임피던스 연결이 낮습니다.고주파 간섭. 회로의 적절한 접지 및 라우팅은 전기 노이즈를 크게 완화하고 시스템 성능을 향상시킬 수 있습니다.
최상의 결과 :
-
노이즈를 전파 할 수있는 배선 길이를 줄이기 위해 간섭 원에 가까운 필터를 설치하십시오.
-
필터의 입력 및 출력 리드가 크로스 스토킹을 방지하고 노이즈 전파를 완화하기 위해 별도로 유지되도록하십시오.
-
유사한 차폐 배선을 사용하여 방사 된 노이즈, 특히 보호가 필요한 측면에서 보호를 향상시킵니다.
우수한 입력 출력 격리를 보장하기 위해 필터를 벌크 헤드 장착해야합니다.EMI 커플 링 전위를 최소화하십시오.이 설치 팁을 따르면 노이즈 필터에서 가능한 최상의 성능을 달성하는 데 도움이됩니다.
소음 필터 유지 및 테스트
노이즈 필터의 정기적 인 유지 보수 및 테스트는 장기적인 효과를 보장하고 전자 시스템의 오작동을 방지하기 위해 필수적입니다. 정기적으로 소음 필터를 물리적 손상을 검사하면 기능을 유지하고 수명을 연장 할 수 있습니다. 문제는 일찍 발견 될 수 있습니다.
제조업체 권장 사항에 따른 청소 노이즈 필터는 해당 효과를 방해 할 수있는 잔해물 축적을 방지합니다. 노이즈 필터를 유지 관리하고 테스트하는 것은 기능을 검증하고 전체 회로 성능을 향상시키는 데 중요합니다.
요약
노이즈 필터원치 않는 전기 노이즈를 제거하여 전자 시스템의 원활한 작동을 보장하는 데 중요한 역할을합니다. 이 블로그 게시물은 전기 노이즈 및 소스의 특성을 이해하는 것부터 올바른 필터를 선택, 설치 및 유지 관리하는 것에 이르기까지 노이즈 필터링의 모든 필수 측면을 다루었습니다.
논의 된 기술과 팁을 구현하면 전자 장치의 성능과 신뢰성을 크게 향상시킬 수 있습니다. 잘 선택되고 적절하게 유지되는 노이즈 필터는 최적의 회로 성능을 달성하고 원치 않는 중단을 방지하는 열쇠입니다.
자주 묻는 질문
전기 소음이란 무엇이며 회로에 어떤 영향을 미칩니 까?
전기 노이즈는 회로의 커플 링 메커니즘으로 인한 원치 않는 신호이므로 장비 오작동 및 비 효율성을 초래할 수 있습니다. 따라서 최적의 회로 성능을 보장하기 위해 노이즈를 최소화하는 것이 중요합니다.
전기 노이즈의 일반적인 공급원은 무엇입니까?
전기 노이즈의 일반적인 소스는 전원 공급 장치, 릴레이, 모터 및 용량 성 및 유도 성 커플 링을 전환하는 것입니다.이 모든 것은 회로 성능을 크게 방해 할 수 있습니다. 전자 시스템을 설계하거나 문제 해결할 때 이러한 요소를 고려하는 것이 중요합니다.
노이즈 필터는 어떻게 작동합니까?
노이즈 필터는 저주파 신호를 통과 할 수있는 저역 통과 필터 역할을하여 고주파 소음을 차단하고 인덕터 및 커패시터와 같은 구성 요소를 사용 하여이 필터링 효과를 달성함으로써 작동합니다.
어떤 유형의 노이즈 필터를 사용할 수 있습니까?
노이즈 필터에는 EMI 필터, RFI 필터 및 전원 라인 필터가 포함되어 있으며 각각의 전기 노이즈 문제를 효과적으로 해결하도록 설계되었습니다. 적절한 필터를 사용하면 전자 시스템의 품질이 크게 향상 될 수 있습니다.
응용 프로그램에 대한 올바른 노이즈 필터를 어떻게 선택할 수 있습니까?
올바른 노이즈 필터를 선택하려면 애플리케이션의 정격 전압, 주변 온도, 회로 단계 수 및 특정 노이즈 유형을 고려하십시오. 이 접근법은 필터가 시스템과 관련된 노이즈 문제를 효과적으로 해결하도록합니다.
