Cómo hacer un filtro EMC EMI
Hacer un filtro de potencia implica la selección, diseño y ensamblaje de componentes electrónicos. El objetivo principal de un filtro de potencia es eliminar o reducir el ruido e interferencia en la fuente de alimentación, proporcionando así una potencia limpia y estable a los dispositivos electrónicos. Esto implica administrar la ruta de potencia de entrada para manejar la corriente de entrada y las perturbaciones de voltaje de manera efectiva. A través de este artículo, puede aprender sobre:
- Que es un filtro de potencia
- Clasificación de filtros EMI
- Propósito de los filtros de energía
- Estructura de filtros
- Cómo hacer filtros EMC EMI
La mayoría de los dispositivos alimentados por la electricidad generan interferencia electromagnética(EMI), comúnmente referido por los ingenieros como problemas de EMC (compatibilidad electromagnética). Muchos países o regiones tienen estándares EMC estrictos para limitar la interferencia emitida por el equipo. Para cumplir con estas regulaciones de seguridad, los dispositivos electrónicos deben estar equipados con mecanismos para resolver problemas de interferencia electromagnética, y los filtros de energía EMI son una opción popular entre los ingenieros.
Hoy,DorexsLe ayudará a comprender cuáles son los filtros EMI, el propósito de los filtros de energía y cómo diseñar filtros de energía. Esto lo ayudará a cumplir con las regulaciones de EMC, permitiendo que sus productos ingresen al mercado sin problemas y sigan siendo competitivos.
Introducción a los filtros EMI
¿Qué es un filtro de potencia?
Los filtros de potencia pueden ser activos, pasivos, digitales o analógicos. Por lo general, consisten en condensadores, inductores, bobinas y resistencias, y se colocan entre circuitos, redes o dispositivos/sistemas. Los filtros de potencia permiten que la señal eléctrica deseada pase mientras suprime o debilita las señales de interferencia no deseadas, protegiendo así equipos electrónicos sensibles.
Los filtros EMI pueden integrarse en una placa de circuito impreso o funcionar como dispositivos independientes, enfatizando su papel en la protección de equipos sensibles en varios campos, como aplicaciones militares, industriales y médicas.
Comprensión de la interferencia electromagnética
La interferencia electromagnética (EMI) ocurre cuando el ruido electromagnético se emite, transmite, realiza o irradia equipos y sistemas electrónicos. Esta interferencia puede ser causada por varias fuentes, incluidas las líneas eléctricas, los suministros de alimentación y otros dispositivos electrónicos, y puede verse exacerbada por los parasíticos de circuito y los efectos de acoplamiento de campo cercano.
El EMI se puede clasificar en dos tipos principales: EMI realizado y EMI radiado, cada uno con sus propias características y efectos únicos en los sistemas electrónicos. EMI realizado ocurre cuando el ruido electromagnético se transmite a través de la potencia y las líneas de señal, mientras que el EMI radiado ocurre cuando el ruido electromagnético se emite en el aire.
El EMI puede tener impactos dañinos en los dispositivos electrónicos, lo que hace que mal funcionen o fallaran, y también puede interferir con otros sistemas electrónicos, lo que lleva a un rendimiento y una confiabilidad reducidos. Para mitigar los efectos de EMI, los dispositivos y sistemas electrónicos deben diseñarse con la compatibilidad electromagnética (EMC) en mente, utilizando técnicas como blindaje, filtrado y conexión a tierra para reducir el ruido electromagnético.
El EMI se puede suprimir utilizando varias técnicas de supresión de ruido, incluido el uso de filtros EMI, que pueden diseñarse para bloquear efectivamente la interferencia electromagnética. El uso de filtros EMI y otras técnicas de supresión de ruido es fundamental para garantizar la operación confiable de dispositivos y sistemas electrónicos, particularmente en aplicaciones donde la compatibilidad electromagnética es crítica.
Al comprender las causas y los efectos de la interferencia electromagnética, los diseñadores y fabricantes de dispositivos electrónicos pueden tomar medidas para mitigar su impacto y garantizar la operación segura y confiable de los equipos electrónicos. La interferencia electromagnética es una preocupación crítica en los sistemas electrónicos modernos, y su mitigación es esencial para garantizar el rendimiento, la confiabilidad y la seguridad de los dispositivos y sistemas electrónicos.
El EMI se puede clasificar en dos tipos principales: EMI realizado y EMI radiado, cada uno con sus propias características y efectos únicos en los sistemas electrónicos. EMI realizado ocurre cuando el ruido electromagnético se transmite a través de la potencia y las líneas de señal, mientras que el EMI radiado ocurre cuando el ruido electromagnético se emite en el aire.
El EMI puede tener impactos dañinos en los dispositivos electrónicos, lo que hace que mal funcionen o fallaran, y también puede interferir con otros sistemas electrónicos, lo que lleva a un rendimiento y una confiabilidad reducidos. Para mitigar los efectos de EMI, los dispositivos y sistemas electrónicos deben diseñarse con la compatibilidad electromagnética (EMC) en mente, utilizando técnicas como blindaje, filtrado y conexión a tierra para reducir el ruido electromagnético.
El EMI se puede suprimir utilizando varias técnicas de supresión de ruido, incluido el uso de filtros EMI, que pueden diseñarse para bloquear efectivamente la interferencia electromagnética. El uso de filtros EMI y otras técnicas de supresión de ruido es fundamental para garantizar la operación confiable de dispositivos y sistemas electrónicos, particularmente en aplicaciones donde la compatibilidad electromagnética es crítica.
Al comprender las causas y los efectos de la interferencia electromagnética, los diseñadores y fabricantes de dispositivos electrónicos pueden tomar medidas para mitigar su impacto y garantizar la operación segura y confiable de los equipos electrónicos. La interferencia electromagnética es una preocupación crítica en los sistemas electrónicos modernos, y su mitigación es esencial para garantizar el rendimiento, la confiabilidad y la seguridad de los dispositivos y sistemas electrónicos.
Clasificación de filtros EMI
Hay cuatro tipos de filtros de fuente de alimentación EMI de uso común:
Filtro de paso bajo:Un filtro de paso bajo permite que las señales por debajo de la frecuencia de corte (FC = 1/2πrc) pasen y bloquean las señales por encima de esta frecuencia, con una pérdida de inserción mínima. Por lo general, se usa para el filtrado de la fuente de alimentación, el procesamiento de audio y el procesamiento de señales. Los filtros pasivos, que usan solo componentes pasivos, son efectivos para reducir las emisiones en los circuitos electrónicos.
Filtro de paso alto:A diferencia del filtro de paso bajo, un filtro de paso alto permite que las señales por encima de la frecuencia de corte pasen y bloquean las señales por debajo de esta frecuencia, también con una pérdida de inserción mínima. Por lo general, se usa en el procesamiento de audio, el procesamiento de la señal y el acondicionamiento de la señal del sensor.
Filtro de paso de banda:Un filtro de paso de banda permite que las señales dentro de un rango de frecuencia específico pasen con muy poca pérdida de inserción y las señales de bloqueo fuera de este rango. Se usa comúnmente en sistemas de comunicación, procesamiento de audio y procesamiento de señales.
Filtro de parada de banda:Un filtro de parada de banda es lo opuesto a un filtro de paso de banda. Bloquea las señales dentro de un rango de frecuencia específico y permite que pasen señales fuera de este rango. Su frecuencia central está determinada por F0 = 1/(2? √R1*C1).
¿Cuál es el propósito del filtro?
El propósito de un filtro de potencia, también conocido como un filtro de interferencia electromagnético, es suprimir la interferencia electromagnética generada por el equipo electrónico y reducir el impacto de la interferencia electromagnética en los dispositivos electrónicos sensibles.
Estructura de un filtro EMI
Los filtros EMI se componen de dos componentes electrónicos básicos: profesores e inductores. Los componentes pasivos como los condensadores e inductores se utilizan para construir filtros EMI pasivos, que son efectivos en el manejo de la interferencia electromagnética. El tipo de filtro más simple, llamado filtro de primer orden, consiste en una resistencia (R) y un condensador (C) o un inductor (L) para procesar señales de baja frecuencia o alta frecuencia. Su atenuación aumenta a una tasa de solo 6dB por octava o 20dB por década.
 |
| filtro de primer orden |

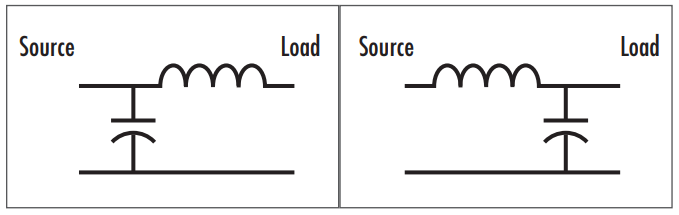

Para lograr una mayor atenuación, unFiltro de segundo orden o orden superiorCompuesto de dos o más elementos reactivos generalmente es necesario. Los valores de los inductores y condensadores están determinados por la impedancia de la fuente, la carga y la frecuencia más alta (es decir, la frecuencia de corte) que debe pasar. Este filtro, compuesto por dos elementos, a veces se llama filtro "L". Durante el proceso de diseño, también es necesario considerar la resonancia y el zumbido del filtro, y una característica de diseño llamada factor de amortiguación, que describe la respuesta de ganancia y tiempo del filtro.
 |
| filtro de segundo orden |

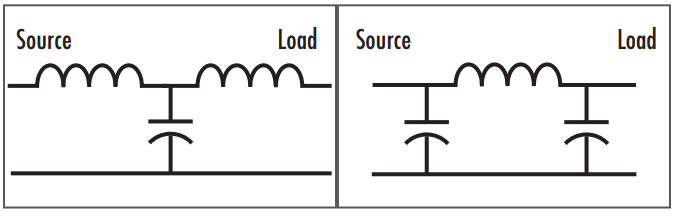

Afiltro de tercer ordenConsiste en tres o más elementos reactivos, como se muestra en la Figura 4. Este tipo de filtro a veces se conoce como un filtro "π" (PI) o "T". Aunque los filtros de tercer orden tienen ventajas significativas en el rendimiento del filtrado, su tamaño físico aumenta. A pesar de esto, los filtros de tercer orden todavía se encuentran entre las topologías de filtros más utilizadas.
 |
| filte de tercer orden |
Consideraciones de la fuente de alimentación
Los suministros de energía son una fuente común de interferencia electromagnética (EMI) en los sistemas electrónicos, y su diseño y construcción pueden tener un impacto significativo en la compatibilidad electromagnética general (EMC) de un sistema. Las fuentes de alimentación pueden generar ruido electromagnético a través de diversos mecanismos, incluida la conmutación, la rectificación y el filtrado, y este ruido puede realizarse o irradiarse en el entorno circundante.
Para reducir la interferencia electromagnética generada por los suministros de energía, los diseñadores y fabricantes pueden usar diversas técnicas, incluido el uso de filtros EMI, blindaje y conexión a tierra. Los suministros de energía pueden diseñarse para cumplir con los estándares y regulaciones de compatibilidad electromagnética (EMC) específicas, asegurando que operen dentro de los límites aceptables y no interfieran con otros sistemas electrónicos.
El uso de filtros EMI en el suministro de energía puede ayudar a reducir la interferencia electromagnética y garantizar el cumplimiento de los requisitos reglamentarios, mejorando el rendimiento general y la confiabilidad de los dispositivos y sistemas electrónicos. Las fuentes de alimentación se pueden clasificar en diferentes tipos, incluidas las fuentes de alimentación lineales, las fuentes de alimentación de modo de conmutación y las fuentes de alimentación resonantes, cada una con sus propias características y aplicaciones únicas.
La selección de una fuente de alimentación depende de varios factores, incluido el tipo de dispositivo electrónico o sistema, los requisitos de energía y los requisitos de compatibilidad electromagnética (EMC). Los suministros de energía pueden diseñarse para operar en una variedad de entornos, incluidos entornos industriales, comerciales y residenciales, y deben poder resistir varios tipos de interferencia electromagnética y otras tensiones ambientales.
El uso de fuentes de alimentación con filtros EMI incorporados puede ayudar a simplificar el diseño y la construcción de dispositivos y sistemas electrónicos, reduciendo la necesidad de componentes de filtrado y blindaje adicionales. Al considerar la fuente de alimentación como un componente crítico en la compatibilidad electromagnética general (EMC) de un sistema, los diseñadores y fabricantes pueden garantizar que sus dispositivos y sistemas electrónicos funcionen de manera confiable y eficiente, cumpliendo con los estándares y regulaciones requeridas.
Para reducir la interferencia electromagnética generada por los suministros de energía, los diseñadores y fabricantes pueden usar diversas técnicas, incluido el uso de filtros EMI, blindaje y conexión a tierra. Los suministros de energía pueden diseñarse para cumplir con los estándares y regulaciones de compatibilidad electromagnética (EMC) específicas, asegurando que operen dentro de los límites aceptables y no interfieran con otros sistemas electrónicos.
El uso de filtros EMI en el suministro de energía puede ayudar a reducir la interferencia electromagnética y garantizar el cumplimiento de los requisitos reglamentarios, mejorando el rendimiento general y la confiabilidad de los dispositivos y sistemas electrónicos. Las fuentes de alimentación se pueden clasificar en diferentes tipos, incluidas las fuentes de alimentación lineales, las fuentes de alimentación de modo de conmutación y las fuentes de alimentación resonantes, cada una con sus propias características y aplicaciones únicas.
La selección de una fuente de alimentación depende de varios factores, incluido el tipo de dispositivo electrónico o sistema, los requisitos de energía y los requisitos de compatibilidad electromagnética (EMC). Los suministros de energía pueden diseñarse para operar en una variedad de entornos, incluidos entornos industriales, comerciales y residenciales, y deben poder resistir varios tipos de interferencia electromagnética y otras tensiones ambientales.
El uso de fuentes de alimentación con filtros EMI incorporados puede ayudar a simplificar el diseño y la construcción de dispositivos y sistemas electrónicos, reduciendo la necesidad de componentes de filtrado y blindaje adicionales. Al considerar la fuente de alimentación como un componente crítico en la compatibilidad electromagnética general (EMC) de un sistema, los diseñadores y fabricantes pueden garantizar que sus dispositivos y sistemas electrónicos funcionen de manera confiable y eficiente, cumpliendo con los estándares y regulaciones requeridas.
Cómo diseñar filtros EMI paso a paso
Al diseñar un filtro EMI, es crucial considerar varios factores para garantizar un rendimiento y seguridad óptimos. Un aspecto importante a tener en cuenta es la temperatura de funcionamiento. Junto con el voltaje, la corriente y el tiempo de respuesta, la temperatura de funcionamiento juega un papel importante en la selección de los componentes apropiados, como los fusibles, para garantizar la seguridad y la funcionalidad del sistema eléctrico.
Determinar el modo de interferencia
Antes de diseñar un filtro EMI, primero debe determinar el tipo de interferencia midiendo las características modales de las emisiones realizadas y la corriente que fluye desde el dispositivo electrónico. Por ejemplo, si el tipo de interferencia es el modo diferencial, se debe agregar un condensador X entre las líneas de línea y neutras. Si es interferencia en modo común, el filtro EMI diseñado debe contener un estrangulador de modo común o un condensador Y. En términos generales, los dispositivos electrónicos emiten tanto el modo común como la interferencia del modo diferencial, y uno típicamente es el modo dominante.
Determinar el tipo de filtro
Seleccione el tipo de filtro apropiado, como un filtro de paso bajo, filtro de paso alto, filtro de paso de banda o filtro de parada de banda, en función del modo de interferencia y el rango de frecuencia de la señal de interferencia.
Los filtros de supresión de EMI están diseñados para bloquear efectivamente la interferencia electromagnética y se seleccionan en función del modo de interferencia y el rango de frecuencia.

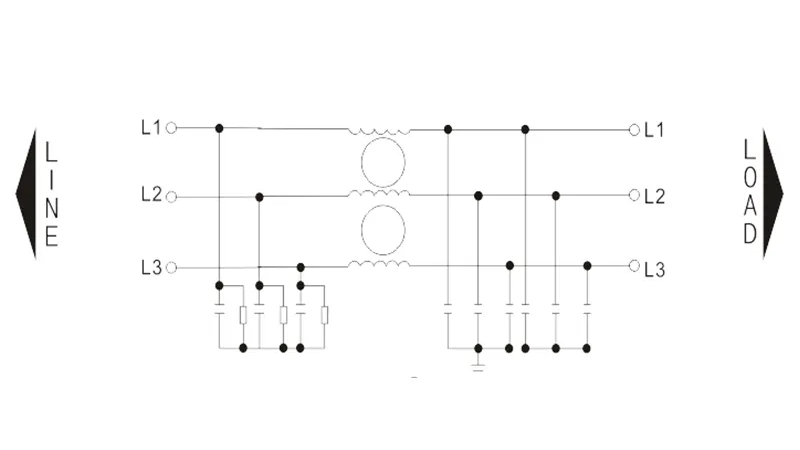

Determinar la topología del circuito
Diseñe una topología de circuito adecuada, como tipo π, tipo T o tipo L, de acuerdo con el tipo de modo de interferencia y el rango de frecuencia de interferencia. Use el software de simulación de computadora para determinar la mejor coincidencia de impedancia para optimizar el rendimiento del filtrado y reducir la interferencia de reflexión.
La topología del circuito elegido debe garantizar la integridad de la señal y las líneas eléctricas mientras mitigan las perturbaciones no deseadas.
Seleccionar materiales de fabricación
- Materiales inductores: Tales como ferrita, nanocristal o lámina de acero de silicio
- Materiales de condensador: Tales como condensadores de cerámica, condensadores de cine o condensadores electrolíticos. Es crucial seleccionar condensadores en función de su voltaje nominal para garantizar una protección efectiva contra los transitorios de voltaje.
- Materiales de embalaje: Como cáscaras de plástico o conchas de metal
- Materiales para macetas: Como el goma
Proceso de fabricación
- Proceso de bobinado: Use el devanado de una sola capa, el devanado de múltiples capas, el devanado cruzado, etc., para garantizar la estabilidad y la consistencia del inductor.
- Ensamblaje de componentes: Ensamble el inductor, el condensador y otros componentes de acuerdo con los requisitos de diseño para garantizar buenas conexiones eléctricas y evitar la soldadura deficiente.
- Embalaje y blindaje: Encapsula el filtro ensamblado y agregue el blindaje electromagnético necesario para evitar el acoplamiento de la interferencia electromagnética externa. Agregar un escudo en el punto de fijación del filtro EMI es crucial para evitar todas las formas de interferencia electromagnética, asegurando una protección óptima del dispositivo.
Prueba y verificación
- Prueba de rendimiento eléctrico: Parámetros de prueba, como pérdida de inserción, pérdida de retorno, frecuencia de corte, ancho de banda y atenuación para garantizar que el filtro funcione bien dentro del rango de frecuencia especificado. Además, la medición de la corriente de fuga es crucial para garantizar que el filtro cumpla con los estándares regulatorios y administra los riesgos de seguridad de manera efectiva.
- Prueba ambiental: Realice pruebas de choque de temperatura, humedad y vibración para verificar la confiabilidad y estabilidad del filtro en diferentes condiciones ambientales.
- Prueba de EMC:Realice pruebas de compatibilidad electromagnética en el entorno de aplicación real para garantizar que el filtro suprima de manera efectiva la interferencia electromagnética y cumpla con los estándares internacionales o de la industria.
Control de calidad
- Control de calidad en proceso: Siga estrictamente las regulaciones de diseño y supervise con equipos de prueba automatizados para garantizar la calidad de producción
- Inspección de fábrica: Muestre y pruebe cada lote de filtros, registrando y analizando los resultados para garantizar la alta calidad de los productos enviados. Asegurar la alta calidad de los filtros es crucial para proteger el equipo sensible de la interferencia electromagnética.
Optimización continua
- Comentarios y mejoras: Optimice continuamente los procesos de diseño y fabricación de filtros basados en la retroalimentación del mercado y el uso real para mejorar el rendimiento y la confiabilidad del producto. Esta optimización continua conduce a un mejor rendimiento y una confiabilidad de los productos.
- Actualizaciones tecnológicas: Manténgase al día con las últimas tendencias de tecnología EMI, aplique nuevos materiales, procesos y tecnologías, y desarrolle productos de filtro EMI más eficientes, más pequeños y ecológicos.
Hacer filtros EMI es un proceso multidisciplinario que requiere una consideración integral de la compatibilidad electromagnética, el diseño del circuito, la ciencia de los materiales y la tecnología de fabricación. Como fabricante profesional de filtros EMI, Dorexs domina estas tecnologías centrales y las combina con necesidades de aplicación práctica para desarrollaruna variedad de productos de filtro EMICon un excelente rendimiento y calidad estable, proporcionando soluciones de supresión de interferencia electromagnética confiables para el funcionamiento normal de los equipos electrónicos.
Si necesita más apoyo técnico o asistencia en proyectos específicos, no dude enPóngase en contacto con nuestro equipo en cualquier momento. Estamos felices de ayudar.
