Cómo conectar un módulo de entrada de energía: guía práctica de cableado para equipos OEM

Conectar un módulo de entrada de energía implica trabajar con voltaje de red y un error en el cableado puede dañar el equipo o lesionar a la persona que realiza el trabajo. Esta guía explica cada paso de la conexión de un PEM en equipos de CA monofásicos (100–240 VCA, 50/60 Hz), desde la identificación de los terminales hasta la verificación de la continuidad antes del primer encendido.

1. Qué hace un módulo de entrada de energía en su producto

Un módulo de entrada de energía es un conjunto integrado que lleva energía eléctrica a un dispositivo mientras combina de dos a cinco funciones en una sola unidad: una entrada IEC 60320, un portafusibles, un interruptor de encendido, un filtro EMI y, a veces, un selector de voltaje. Los módulos deben cumplir con los estándares IEC 60320 de seguridad y la mayoría cuenta con certificaciones UL, CSA e IEC. La entrada IEC 60320 C14 es el factor de forma más común en los diseños OEM actuales, con capacidad nominal de 10 A a 250 VCA.

La diferencia entre una entrada desnuda y un módulo de entrada de potencia total es importante. Una entrada C14 desnuda proporciona sólo un punto de conexión de enchufe; no tiene protección de circuito, ni supresión de ruido, ni fusible ni interruptor. Un módulo completo que integra un filtro EMI DOREXS, un portafusibles con fusibles de 5 × 20 mm y un interruptor basculante ofrece todas esas funciones desde una unidad compacta que cabe en un solo corte de panel. Los módulos de entrada de energía simplifican la entrada de energía en dispositivos electrónicos y pueden reducir los costos de mano de obra de ensamblaje al reducir la cantidad de conexiones individuales que debe realizar un ensamblador.

Las aplicaciones típicas incluyen controladores industriales, equipos en rack de 19 pulgadas, equipos médicos, equipos de audio profesionales, instrumentos de prueba y electrodomésticos. A lo largo de este artículo, los ejemplos suponen una red de CA monofásica. Cuando un diseño requiere unaEntrada IEC integrada con filtro EMI, los módulos DOREXS combinan la entrada y el filtro en un solo conjunto, lo que reduce los componentes externos del sistema y simplifica el cumplimiento de EMC durante las pruebas.

2. La seguridad es lo primero: antes de conectar un módulo de entrada de energía

Son obligatorias prácticas de seguridad estrictas para evitar descargas eléctricas o daños al equipo. Antes de tocar cualquier conductor dentro del gabinete, complete todos los elementos de esta lista:

• Desconecte el conjunto del cable de alimentación principal del tomacorriente de pared. Utilice un multímetro digital para confirmar 0 VCA entre la línea y el neutro y entre la línea y la tierra de protección. Los voltajes de red típicos son 120 VCA en Norteamérica y 230 VCA en Europa, medidos de L a N.

• Observe las normas de seguridad locales e internacionales antes de cablear cualquier entrada de energía. Dependiendo de la clase de dispositivo, las normas aplicables incluyen IEC 61010,CEI 60601-1para equipos médicos, UL/CSA, NEC y EN 60204-1. Siga los procedimientos de bloqueo y etiquetado de su empresa.

• Use PPE adecuado: herramientas aisladas, gafas de seguridad y una muñequera antiestática cuando manipule conjuntos de placas de circuito impreso cerca de filtros EMI que contienen condensadores cargados.

• Sólo personal calificado debe cablear módulos de entrada de energía en equipos médicos e industriales. DOREXS recomienda la aprobación del diseño por parte de un ingeniero responsable antes del primer encendido.

• Nunca pase por alto fusibles, conexiones de tierra protectora (PE) ni terminales de tierra del filtro EMI. La eliminación de cualquiera de estos compromete tanto la seguridad del usuario como el cumplimiento de EMC. Las pestañas de alto voltaje expuestas nunca deben dejarse descubiertas; cúbralos con tubos termorretráctiles o botas aislantes.

3. Conozca las piezas: funciones típicas del módulo de entrada de energía

Antes de realizar el cableado, identifique qué bloques funcionales contiene su módulo. Un PEM determinado puede tener integradas de dos a cinco funciones.

Tipos de entrada

La entrada C14 maneja 10 A a 250 VCA y cubre la mayoría de los equipos de escritorio y de rack. Para cargas más pesadas, la entrada C20 admite entre 16 y 20 A. Las variantes de grado hospitalario para equipos médicos conectados al paciente incluyen tolerancias de contacto más estrictas y son adecuadas para diseños de bajas fugas. Los equipos de calidad hospitalaria requieren filtros de corriente de baja fuga de 5 µA.

Etapa de filtro EMI/RFI

Un filtro interno generalmente incluye un inductor de modo común, capacitores X (línea a línea) y capacitores Y (línea/neutro a tierra). Los filtros EMI eliminan la interferencia electromagnética del equipo yLos filtros RFI/EMI evitan que el equipo irradie ruidonuevamente a la línea principal. Los filtros ayudan a proporcionar electricidad limpia a los equipos médicos, donde los filtros EMI son cruciales para aplicaciones de alta frecuencia que podrían alterar los diagnósticos sensibles. Los filtros de grado médico reducen la corriente de fuga a 5 µA a 250 VCA, cumpliendo con los límites requeridos paradispositivos conectados al paciente.

Opciones de portafusibles

Los módulos aceptan fusibles de 5×20 mm o 6,3×32 mm, en configuraciones de 1 polo (solo línea) o 2 polos (línea y neutro). El doble fusible es común en los equipos vendidos en mercados internacionales donde las prácticas de conexión a tierra neutral varían. Los fusibles se deben pedir por separado para los módulos de entrada de energía; no están incluidos en la caja.

Interruptor, selector de voltaje y extras.

Las opciones de interruptor integrado incluyen balancines unipolares y bipolares, iluminados o lisos. Algunos módulos incluyen un cartucho selector de voltaje que reconfigura los devanados primarios del transformador para operación de 115 VCA o 230 VCA; Los SMPS modernos de amplio rango que aceptan 90–264 VCA a menudo eliminan esta necesidad. Otras características incluyen salidas IEC filtradas, LED indicadores de línea y retención del cable V-Lock para proteger el conjunto del cable de alimentación contra una desconexión accidental.

4. Decodificación de terminales y marcas en un módulo de entrada de energía

Lea la carcasa del módulo y la hoja de datos antes de conectar un solo cable. Adivinar las asignaciones de pines corre el riesgo de intercambiar la línea y el neutro, lo que puede violar los estándares de seguridad o anular la protección de doble fusible.

• Marcas IEC estándar: "L" para línea (viva), "N" para neutro y el símbolo de tierra de tres líneas (⏚) para tierra protectora. Estos aparecen en la carcasa y en la figura de la hoja de datos.

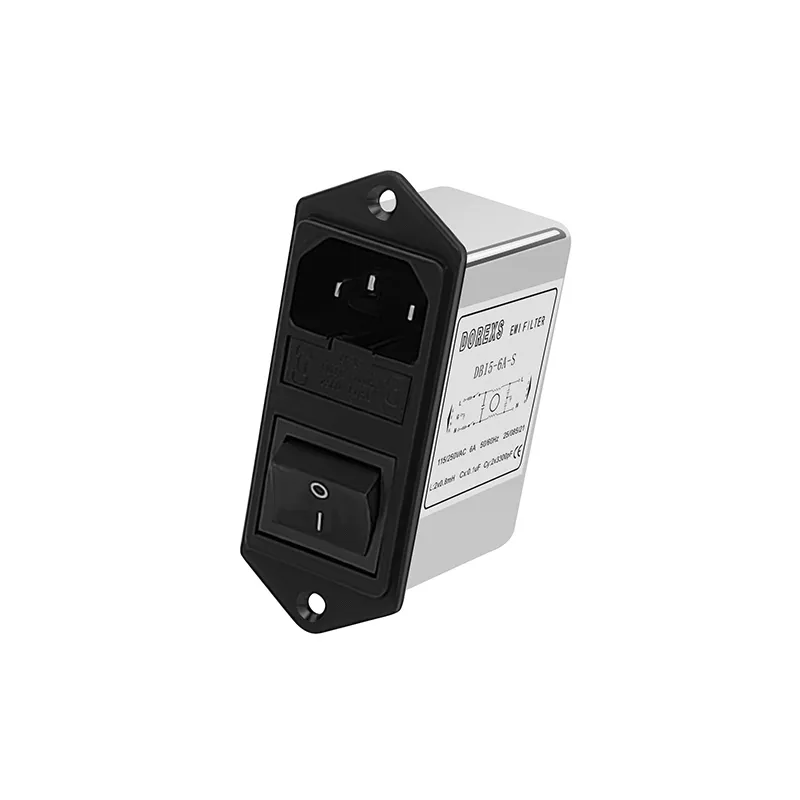

• Un módulo de interruptor/filtro DOREXS típico etiqueta sus terminales posteriores como cinco puntos de conexión: el pin 1 es la línea de entrada desde la entrada IEC C14, el pin 2 es la línea de salida a la carga (después del filtro y el interruptor), el pin 3 es la entrada neutral, el pin 4 es la salida neutral y el pin 5 es PE. Algunos módulos utilizan conectores de pestaña Faston en lugar de pines numerados.

• Las flechas de polaridad moldeadas en la carcasa muestran el flujo de corriente desde la entrada a través del fusible, el interruptor y el filtro hasta la salida de carga. La posición del selector de voltaje está marcada como "115" o "230" en el cartucho o en el dial giratorio.

• Consulte siempre la hoja de datos oficial en PDF del fabricante. Para los módulos DOREXS, utilice la revisión 2024 o posterior para confirmar la asignación y las especificaciones de los terminales. ElPágina de filtro EMI de entrada DOREXS IECalberga dibujos actuales.

5. Herramientas, materiales y especificaciones de cables que necesitará

Reúna estos antes de comenzar a trabajar:

• Herramientas:multímetro digital con funciones de continuidad y tensión alterna; pelacables para 14–18 AWG; herramienta de engarce para terminales aislados de desconexión rápida de 6,3 mm (0,25 pulgadas); destornillador pequeño de punta plana para el cajón de fusibles; destornillador para montaje en panel (M3 o M4).

• Cable:Se debe utilizar cable de calibre adecuado según la corriente esperada. Para 10 A a 250 VCA, utilice al menos 1,0–1,5 mm² (AWG 16–18)alambre aisladonominal 300/500 V. Para circuitos de 20 A, aumente hasta 2,5 mm² (14 AWG). Los conductores de PE deben igualar o superar el calibre del conductor de línea.

• Consumibles:fusibles clasificados según las especificaciones del módulo (p. ej., retardo de tiempo de 5 × 20 mm T6.3A 250 V para un módulo C14 de 10 A), terminales aislados de conexión rápida para cubrir conexiones de alto voltaje, tubos termorretráctiles sobre terminales expuestos para garantizar la seguridad y bridas para cables para aliviar la tensión.

• Documentación:Tenga a mano el diagrama de cableado del sistema del producto y la lista de administración de componentes para que cada conexión esté documentada y rastreable.

6. Paso a paso: Cómo conectar un módulo de entrada de energía (cableado básico de CA)

Este es el procedimiento básico para un diseño monofásico. Cada paso supone que la alimentación principal está apagada según la Sección 2.

Paso 1: identificar conductores.

Se deben verificar los estándares de cableado correctos para línea y neutro según los códigos regionales. En las regiones IEC, el marrón es línea, el azul es neutro y el verde/amarillo es tierra de protección. En América del Norte, el negro suele ser una línea, el blanco es neutro y el verde es tierra. Confirme con sus estándares locales antes de continuar.

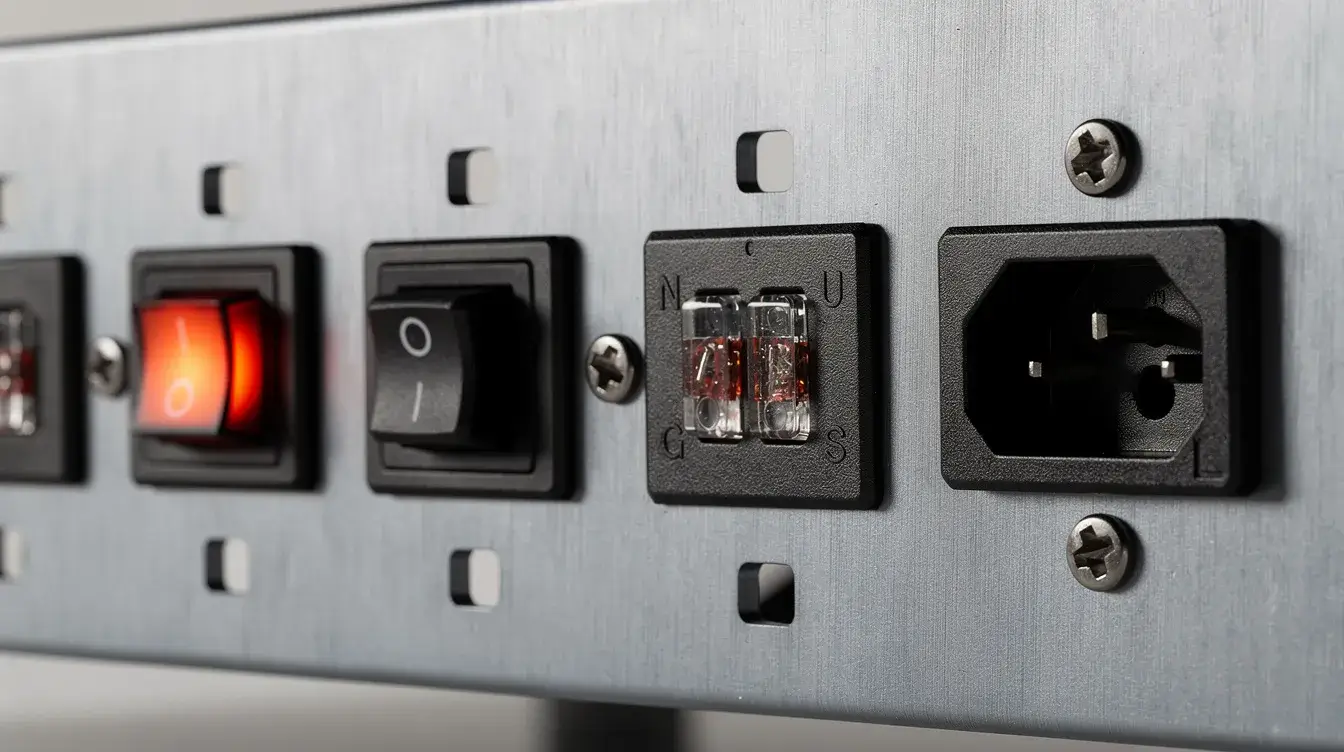

Paso 2: Monte el módulo en el panel.

Corte la abertura del panel según las dimensiones enumeradas en la hoja de datos de DOREXS (por ejemplo, 27,5 × 31 mm para un módulo C14 en acero de 1,5 mm). Para los módulos filtrados, se requiere contacto de metal con metal entre la brida del módulo y el panel conectado a tierra para que los condensadores Y del filtro hagan referencia a la tierra del chasis correctamente. La instalación requiere verificar el asiento adecuado del módulo de entrada de energía antes de apretar los sujetadores.

Paso 3: conecte PE primero.

La conexión a tierra debe ser mecánicamente segura y estar conectada al chasis si es conductora. Tienda un cable corto y grueso desde el terminal de tierra del PEM hasta el punto de tierra central del chasis del equipo. La conexión a tierra adecuada del chasis es crucial para la seguridad y el cumplimiento electromagnético. Utilice la práctica de conexión a tierra en estrella: un punto central para el chasis, los blindajes de los cables y las terminales de conexión a tierra del filtro. Esto mantiene pequeña el área del circuito de tierra y reduce las emisiones conducidas.

Paso 4: Conecte la línea (L).

Conecte el conductor de la línea de alimentación entrante al terminal de entrada de línea del PEM. Desde el terminal de salida de línea del PEM (después del fusible interno, el interruptor y el filtro), tienda los cables hasta la fuente de alimentación primaria interna del equipo. El fusible debe colocarse sobre el conductor activo por seguridad; El diseño interno del módulo ya exige esto cuando se conecta al pin correcto.

Paso 5: Conecte el neutro (N).

Conecte el conductor neutro entrante al terminal de entrada neutro del PEM. Desde la salida neutra, conecte el cable al terminal neutro de la fuente de alimentación correspondiente.

Paso 6: integre el interruptor y el filtro.

En los módulos integrados, el interruptor interno yfiltro EMIya están conectados en serie entre la entrada y la salida. El cableado externo solo necesita entrada de línea/neutro y salida de línea/neutro. Verifique el funcionamiento verificando la continuidad con el interruptor en la posición de encendido y apagado para confirmar la ruta interna.

Paso 7: instale los fusibles.

Abra el cajón de fusibles con un destornillador pequeño de punta plana. Inserte fusibles de la clasificación actual impresa en el módulo (por ejemplo, 6 A de acción lenta para una entrada de 10 A con alta irrupción). Confirme que el soporte esté completamente cerrado. Cuando la operación en todo el mundo lo requiera, instale fusibles en las posiciones de línea y neutral.

Paso 8: Inspeccionar y aliviar tensiones.

Verifique que todas las desconexiones rápidas estén completamente asentadas y que no quede cobre expuesto. El alivio de tensión mecánico es importante para evitar la fatiga de los cables en los módulos de entrada de energía; Utilice bridas o abrazaderas para cables para que la vibración no pueda aflojar las conexiones. Mantenga los cables del filtro lo más cortos posible para obtener un blindaje y un rendimiento EMC óptimos.

7. Uso de un multímetro para verificar su cableado

Es esencial probar la continuidad antes de aplicar energía al dispositivo. Realice estas comprobaciones con el equipo desenchufado.

• Continuidad del recorrido de la línea:Configure el multímetro en modo de continuidad. Con los fusibles instalados y el interruptor en la posición de encendido, mida desde el pin de la línea de entrada IEC hasta la salida de la línea del lado de carga. Deberías escuchar un pitido de continuidad. Con el interruptor apagado, el circuito debería leerse abierto.

• Verificación de cortocircuito:Mida entre la línea y el neutro en el lado de la carga. Espere una alta resistencia (rango de megaohmios). Una lectura cercana a cero indica un cortocircuito que debe resolverse antes de energizar.

• Continuidad PE:mida la resistencia entre el terminal de tierra del PEM, los puntos de montaje del chasis y cualquier pieza metálica expuesta a la que pueda acceder el usuario. Una conexión a tierra correctamente conectada indica menos de 0,1 a 0,3 Ω.

• Corriente de fuga (médica):Para equipos médicos, realice comprobaciones de corriente de fuga segúnCEI 60601o IEC 60990 utilizando equipos de prueba calibrados. Los filtros DOREXS de baja fuga están diseñados para permanecer dentro de los límites de seguridad del paciente.

• Prueba de aislamiento/hipot:Antes del envío, realice una prueba de hipot a 1500–2500 VCC (según la norma de seguridad del producto aplicable) entre la línea y el chasis para confirmar la fuga, la separación y la integridad del cableado.

8. Conexión de módulos de entrada de energía con funciones adicionales

Algunos módulos incluyen salidas, selectores de voltaje o etapas de filtrado adicionales. Cada uno agrega consideraciones de cableado.

Salida filtrada:la línea y el neutro de la entrada pasan a través del filtro y alimentan una salida IEC integrada en el módulo. Las cargas posteriores (dispositivos auxiliares, periféricos) se conectan a este tomacorriente. Respetar la corriente total nominal impresa en el módulo; excederlo sobrecarga el filtro y el fusible. ElMódulo DOREXS DBI5-S, por ejemplo, integra un portafusibles doble y un interruptor basculante en una forma compatible con los recortes de panel estándar.

Selector de voltaje:Cuando un módulo incluye un cartucho selector de voltaje, los devanados primarios del transformador se reconfiguran entre paralelo (115 V) y serie (230 V) según la posición del selector. Es fundamental adaptar el selector a la tensión de red real. Una posición incorrecta a 230 VCA en una configuración de 115 V duplica el voltaje en los devanados paralelos, lo que corre el riesgo de sobrecalentamiento o de quemar un fusible.

Separe las salidas filtradas y sin filtrar:algunos PEM ofrecen ambos. Enrute circuitos sensibles (frontales analógicos, interfaces de comunicación) a través de la salida filtrada. Los motores o ventiladores con sensibilidad al ruido limitada pueden utilizar la ruta sin filtrar. Para diseños donde el filtro PEM base es insuficiente, agregue un DOREXSfiltro EMI monofásicoaguas abajo para cumplir con los objetivos de fugas o emisiones médicas.

9. Optimización del espacio del panel, EMC y gestión de componentes con DOREXS

Las buenas prácticas de conexión contribuyen directamente al ahorro de espacio en el panel y a la gestión de componentes. Un módulo de entrada de energía compacto con filtro EMI, interruptor y fusibles integrados reemplaza cuatro o cinco componentes individuales. En un instrumento de montaje en bastidor de 2U (altura útil de 88,9 mm), la consolidación de la entrada, el interruptor, el fusible y el filtro en un módulo puede liberar entre 20 y 30 mm de ancho del panel para conectores o ventilación. Los módulos de entrada de energía pueden ahorrar espacio en el panel en diseños de equipos donde cada milímetro cuenta. También reducen los costos de mano de obra de instalación al minimizar la cantidad de conexiones que debe realizar un ensamblador.

Menos piezas simplifican la gestión de componentes: menos artículos en línea en los sistemas ERP y BOM, compras más fáciles y menos documentación para aprobaciones de seguridad y EMC. DOREXS suministra módulos de entrada de energía personalizados con filtro EMIsintonizado para perfiles de ruido específicos, lo que permite a los ingenieros eliminar placas de circuito impreso con filtros adicionales y cableado externo.

Coloque el PEM donde el cable de alimentación ingresa al gabinete, montado en un panel metálico con conexión a tierra. Esto mantiene cortos los tramos de cables ruidosos y reduce las emisiones radiadas y conducidas. Se puede colocar un protector contra sobretensiones o un disyuntor adicional aguas arriba en el panel de distribución de la instalación para manejar los transitorios antes de que lleguen al módulo.

10. Documentación, cumplimiento y cuándo pedir ayuda a Dorexs

• Actualice los diagramas de cableado, la lista de materiales y los registros de pruebas cada vez que cambie el tipo de módulo de entrada de energía, la clasificación del fusible o la variante del filtro. La trazabilidad es importante para auditorías, certificaciones y servicios de campo.

• Diseño según los estándares aplicables: IEC 62368-1 para equipos IT/AV, IEC 60601-1 para dispositivos médicos y EN 55032 y EN 55011 para EMC. Utilice laboratorios de pruebas acreditados o configuraciones internas de cumplimiento previo para validar que el PEM conectado cumpla con las especificaciones de emisiones y fugas realizadas.

• Para fuentes de alimentación de entrada de CC en un sistema completo, se recomienda un disyuntor de 60 amperios en el bus de CC para proteger contra eventos de sobrecorriente aguas arriba del módulo.

• Se puede retirar un módulo de entrada de energía mientras el sistema opera en arquitecturas de intercambio en caliente, pero los diseños de entrada única deben desenergizarse primero.

• Para equipos de alto riesgo (dispositivos médicos,automatización industrialen plantas 24 horas al día, 7 días a la semana, TI de misión crítica), elija PEM con filtros EMI certificados de fabricantes como DOREXS en lugar de importaciones no probadas que se venden por separado sin documentación.

• Comuníquese con DOREXS para obtener asesoramiento técnico: seleccionar el módulo de entrada de energía adecuado, configurar filtros EMI personalizados y obtener instrucciones de cableado y montaje para nuevos diseños y rediseños.

• Incluya números de pieza, clasificaciones actuales y diagramas de cableado de DOREXS PEM directamente en sus estándares de diseño internos. Los proyectos futuros podrán entonces reutilizar soluciones de entrada de energía probadas y compatibles sin repetir el ciclo de selección y calificación.
