Wie sich die Erdung auf die EMI-Leistung auswirkt: Ein praktischer technischer Leitfaden

Einführung

Wie sich die Erdung auf die EMI-Leistung auswirkt, hängt im Wesentlichen von der Steuerung der Stromrückführungspfade und Referenzpotentiale ab, die darüber entscheiden, ob Ihre elektronischen Geräte die Tests zur elektromagnetischen Verträglichkeit bestehen oder nicht.Durch ein schlechtes Erdungsdesign entstehen Pfade mit hoher Impedanz, die eine effiziente Abstrahlung von Störströmen ermöglichen, während eine ordnungsgemäße Erdung für Pfade mit niedriger Impedanz sorgt, die elektromagnetische Störungen innerhalb Ihres Systems eindämmen. Dieser Zusammenhang zwischen elektrischer Erdung und elektromagnetischen Interferenzen wirkt sich direkt auf die leitungsgebundenen und abgestrahlten Emissionen aus, die während der CISPR-, IEC- und FCC-Konformitätstests gemessen werden.
Der Unterschied zwischen dem Bestehen der EMV-Zertifizierung beim ersten Versuch und kostspieligen Neukonstruktionszyklen hängt oft davon ab, wie gut Sie Ihr Erdungssystem auf Leiterplatten-, Gehäuse- und Kabelebene implementiert haben.
How Grounding Impacts EMI Performance: A Practical Engineering Guide

Was dieser Leitfaden behandelt

In diesem Leitfaden werden praktische Erdungsstrategien für PCB-Masseebenen, Chassis- und Erdungsverbindungen, Kabelabschirmungen und deren messbare Auswirkungen auf leitungsgebundene und abgestrahlte EMI in elektronischen Systemen untersucht. Sie sehen konkrete Beispiele für Schaltnetzteile, Motorantriebe und digitale Hochgeschwindigkeitsschaltungen, einschließlich der Integration von DOREXS-EMI-Filtern in eine ordnungsgemäße Erdung, um eine zuverlässige Konformität zu gewährleisten. Wir konzentrieren uns auf technische Entscheidungen, die Sie sofort umsetzen können, und nicht auf theoretische Berechnungen elektromagnetischer Felder oder die Erdung von Stromnetzen im Versorgungsmaßstab.

Für wen das ist

Dieser Leitfaden richtet sich an:
  • Hardware-Designingenieure, die an Produkten arbeiten, die EMI/EMV-Konformität erfordern (EN 55032, CISPR 11)
  • Leistungselektronik- und Motorsteuerungsingenieure, die mit Ausfällen aufgrund abgestrahlter oder leitungsgebundener Emissionen zu kämpfen haben
  • EMV-/Testingenieure und Techniker in Pre-Compliance-Laboren
  • Fortgeschrittene Bastler entwerfen Leiterplatten für HF, Schaltregler oder Hochgeschwindigkeitslogik
Unabhängig davon, ob Sie einen fehlgeschlagenen Strahlungsemissionstest beheben oder eine Erdung von Grund auf neu entwerfen, lernen Sie, bestimmte Erdungsoptionen mit konkretem EMI-Verhalten und Testergebnissen zu verknüpfen.

Warum das wichtig ist

Fehlgeschlagene EMV-Tests aufgrund schlechter Erdung können Produkteinführungen um Monate verzögern, kostspielige Platinen-Respins auslösen und unerwartete Systeminstabilität im Feld verursachen. Die Erdung wird oft als nachträglicher Gedanke behandelt, doch kleine Änderungen am Design der Erdungsebene oder die ordnungsgemäße Integration von EMI-Filtern wie den einphasigen und dreiphasigen DOREXS-Filtern können den Unterschied zwischen dem ersten Durchgang und mehreren Redesign-Zyklen ausmachen. Die Kosten für die Behebung von Erdungsproblemen zu einem späten Zeitpunkt der Entwicklung übersteigen bei weitem den Aufwand, der erforderlich ist, um von Anfang an eine ordnungsgemäße elektrische Erdung zu implementieren.

Was Sie lernen werden:

  1. Wie unterschiedliche Erdungsarchitekturen (Einzelpunkterdung, Mehrpunkterdung, Hybrid) die EMI-Stromflüsse und die Systemleistung verändern
  2. Wie PCB-Masseebenen, Splits und Via-Stitching Hochfrequenzrauschen und Gleichtaktstörungen beeinflussen
  3. Wie Chassis- und Erdungsverbindungen sowohl die Sicherheit als auch die elektromagnetische Verträglichkeit beeinflussen
  4. Wie sich die Wahl der Kabel- und Schirmerdung auf abgestrahlte Emissionen und die Anfälligkeit für elektrostatische Entladungen auswirkt
  5. So integrieren Sie DOREXS-EMI-Filter mit ordnungsgemäßer Erdung, um die EMV-Standards zuverlässig zu erfüllen
  6. Praktische Schritte zur Fehlerbehebung, die Sie bei Ihrer nächsten Entwurfsprüfung anwenden können

Erdung und EMI-Grundlagen verstehen

Elektromagnetische Störungen und Erdung sind untrennbar miteinander verbunden, da die Erdung die Rückwege und Bezugspotentiale definiert, über die Rauschströme ihren Stromkreis schließen.Jeder Strom, der in elektronischen Geräten fließt, muss über einen leitenden Pfad zu seiner Quelle zurückkehren – und diese Erdungspfade bestimmen, ob dieser Strom als unerwünschte elektromagnetische Felder ausstrahlt oder in Ihrem System bleibt. Das Verständnis dieser Beziehung bildet die Grundlage für fundierte Erdungsentscheidungen, die die EMV-Leistung direkt verbessern.

Was „Erde“ im EMI-Kontext wirklich bedeutet

Die Erde in elektronischen Schaltkreisen ist grundsätzlich ein Stromrückweg und Spannungsreferenzpunkt, nicht automatisch eine Verbindung zur Erde.In EMI-Kontexten unterscheiden wir zwischen Signalerde (die 0-V-Referenz auf Ihrer Leiterplatte), Gehäuseerde (das Metallgehäuse), Erdung (Verbindung zur elektrischen Sicherheitserde des Gebäudes) und Funktionserde (die Referenz für den normalen Schaltkreisbetrieb). Bei Gleichstrom und niedrigen Frequenzen können diese oft als ein einziger Äquipotentialknoten behandelt werden, aber bei Hochfrequenzen und bei schnellen Schalttransienten weist jeder Knoten unterschiedliche Impedanzeigenschaften auf, die sich auf elektromagnetische Störungen auswirken.
Die entscheidende Erkenntnis für die EMI-Kontrolle ist, dass hochfrequente Ströme den Weg mit der niedrigsten Impedanz zurück zu ihrer Quelle finden, unabhängig davon, was Sie als „Masse“-Verbindung vorgesehen haben. Ein dünner Erdungsdraht, der bei 60 Hz einwandfrei funktioniert, wird bei MHz-Frequenzen zu einem Hindernis mit hoher Impedanz und zwingt Störströme dazu, alternative Rückwege durch Streukapazitäten, Kabelabschirmungen oder Gehäusestrukturen zu suchen – was häufig genau die Strahlungsmuster erzeugt, die EMV-Ausfälle verursachen.

Wie EMI-Ströme Erdungspfade nutzen

EMI manifestiert sich in zwei grundlegenden Formen, die unterschiedlich mit Ihrem Erdungssystem interagieren: Gegentaktströme, die auf Signalpaaren in entgegengesetzte Richtungen fließen, und Gleichtaktstörungen, bei denen Ströme auf mehreren Leitern relativ zur Erde in die gleiche Richtung fließen.Gegentaktströme bleiben normalerweise in gut konzipierten Schaltkreisen enthalten, aber Gleichtaktströme streben danach, durch Erdungsstrukturen, Gehäuseverbindungen und Kabelabschirmungen zurückzukehren, wo sie leicht abstrahlen könnenelektromagnetische Felder.

Die Physik ist einfach: Stromschleifen erzeugen Magnetfelder, und sich ändernde Magnetfelder erzeugen elektrische Felder, die ausstrahlen. Ihr Erdungssystem steuert die Größe und Impedanz dieser Stromschleifen. Große Schleifenflächen, die durch schlechte Erdungspfade entstehen, schaffen effiziente Antennen für elektromagnetische Strahlung, während enge Rückwege direkt neben den Signalleitern sowohl die Schleifenfläche als auch die Strahlung minimieren. Aus diesem Grund strahlt ein Schaltnetzteil mit Leiterbahnen, die über eine durchgehende Masseebene geführt werden, typischerweise 20–30 dB weniger ab als der gleiche Schaltkreis, der schmale Massebahnen mit Umwegen um andere Komponenten herum verwendet.

Gleichtaktstörungen sind besonders wichtig, da DOREXS-EMI-Filter und ähnliche Produkte genau diese auf Stromleitungen und Signalschnittstellen dämpfen sollen. Wenn Ihr Erdungssystem für diese Ströme bei den Frequenzen, bei denen sie auftreten, einen Pfad mit niedriger Impedanz bereitstellt, können Filter nahezu ihre theoretischen Einfügungsdämpfungsspezifikationen erfüllen.

Wie sich die PCB-Erdung auf die EMI-Leistung auswirkt

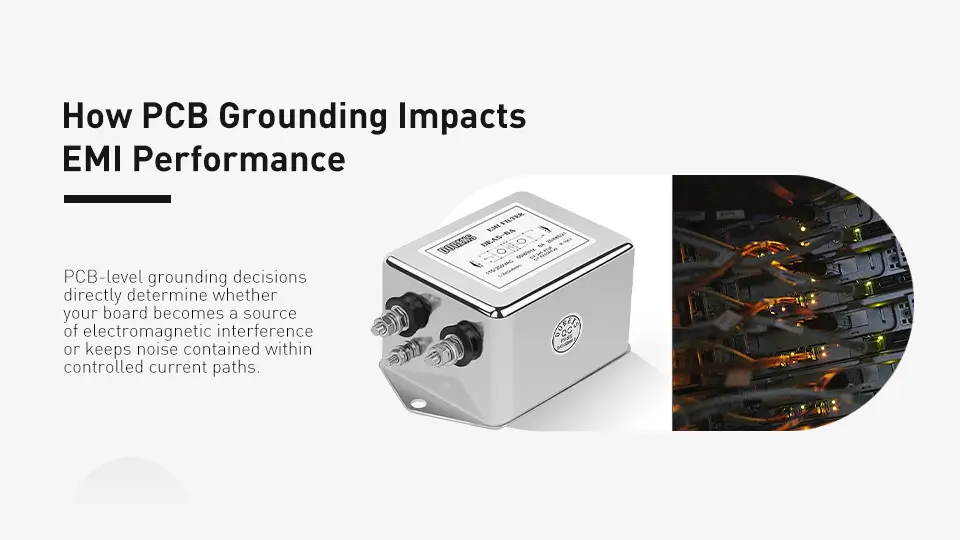

How PCB Grounding Impacts EMI Performance

Erdungsentscheidungen auf PCB-Ebene bestimmen direkt, ob Ihre Platine zu einer Quelle elektromagnetischer Störungen wird oder Rauschen in kontrollierten Strompfaden eindämmt.Selbst die ausgefeiltesten EMI-Filter auf Systemebene können das grundlegend schlechte Rückwegdesign auf PCB-Ebene nicht kompensieren, wo schnelle Schaltflanken zunächst die Rauschströme erzeugen, die bewältigt werden müssen. Der Schlüssel liegt darin, zu verstehen, wie sich unterschiedliche Erdungsansätze auf Stromflussmuster bei den Frequenzen auswirken, bei denen elektromagnetische Störungen auftreten.

Bodenebenen vs. Bodenspuren

Eine durchgehende Erdungsebene reduziert sowohl die Induktivität als auch die Schleifenfläche im Vergleich zu schmalen Erdungsbahnen oder sternförmig verdrahteten Erdungsverbindungen erheblich.Während eine typische PCB-Leiterbahn eine Induktivität von etwa 20 Nanohenry pro Zoll aufweist, bietet eine Masseebene verteilte Rückwege mit viel geringerer Impedanz bei hohen Frequenzen. Stellen Sie sich einen Schaltwandler vor, der bei 100 kHz mit Flankenzeiten von 1 Nanosekunde arbeitet: Der Hochfrequenzanteil reicht bis weit in den MHz-Bereich hinein, wo diese Spurinduktivität zu einer signifikanten Impedanz wird.

Der Unterschied in der EMI-Leistung ist messbar und erheblich. Ein Schaltregler, der mit dünnen Erdungsbahnen ausgelegt ist, die verschiedene Erdungspunkte verbinden, kann leitungsgebundene Emissionen aufweisen, die um 15–25 dB höher sind als die gleiche Schaltung, die über eine durchgehende Erdungsebene implementiert ist. Die Masseebene ermöglicht den Fluss hochfrequenter Rückströme direkt unter den entsprechenden Signalleiterbahnen, wodurch die Schleifenfläche und damit sowohl die Magnetfelderzeugung als auch die abgestrahlten Emissionen minimiert werden.

Diese Verbesserung des Grundplattendesigns steigert direkt die Wirksamkeit der EMI-Filter in Ihrem System. WannDOREXS EMI-FilterOder wenn andere Entstörkomponenten so montiert werden, dass ihre Erdungsanschlüsse mit einer festen, niederohmigen Ebene und nicht mit einer schmalen Leiterbahn verbunden sind, können sie eine Einfügedämpfungsleistung erreichen, die viel näher an ihren Laborspezifikationen liegt.

Split Grounds: Wenn sie helfen und wenn sie weh tun

Die Aufteilung analoger und digitaler Masse oder die Trennung rauschbehafteter Schaltkreise von empfindlichen analogen Abschnitten kann Störungen bei niedrigen Frequenzen reduzieren, führt jedoch bei hohen Frequenzen zu problematischen Rückwegunterbrechungen.Die gängige Praxis, geteilte Erdungsbereiche an einem einzigen Punkt zu verbinden, eignet sich gut zur Minimierung der gemeinsamen Impedanzkopplung von Audiofrequenzsignalen, zwingt jedoch hochfrequente Rückströme dazu, über diesen einzelnen Verbindungspunkt umzuleiten, wodurch häufig Schlitzantennen entstehen, die effizient abstrahlen.

Eine Mixed-Signal-Leiterplatte mit ADC-Schaltkreisen könnte beispielsweise von getrennten analogen und digitalen Erdungsbereichen profitieren, um zu verhindern, dass digitales Schaltrauschen über eine gemeinsame Erdungsimpedanz in empfindliche analoge Eingänge eingekoppelt wird. Wenn jedoch schnelle digitale Signale zwischen diesen Regionen wechseln müssen, kann der Rückstrom nicht direkt unter der Signalspur verlaufen und muss daher zum einzelnen Verbindungspunkt zurückkehren. Diese vergrößerte Stromschleife kann die abgestrahlten Emissionen im Bereich von 30–300 MHz, in dem die EMV-Konformität gemessen wird, erheblich erhöhen.

Die Lösung erfordert den Ausgleich des frequenzabhängigen Verhaltens: Halten Sie getrennte Erdungsbereiche für Gleichstrom- und Niederfrequenzisolierung aufrecht und sorgen Sie gleichzeitig für Hochfrequenzverbindungen (häufig über Kondensatoren oder Ferritperlen), die es ermöglichen, dass HF-Rückströme direkteren Wegen folgen. Bei Motorsteuerungsanwendungen könnte dies bedeuten, dass die Low-Side-Gate-Treiberrückleitungen von empfindlichen Gleichstromsteuerkreisen isoliert und gleichzeitig über Keramikkondensatoren verbunden werden, um einen hochfrequenten Rückstromfluss zu ermöglichen.

Über Stitching, Return Paths und Layer Stackup

Jeder Hochgeschwindigkeits-Signalübergang erfordert einen lokalen Rückweg mit niedriger Induktivität, und Via-Stitching stellt die erforderlichen Verbindungen bereit, wenn Signale die Referenzschichten in mehrschichtigen Leiterplatten wechseln.Wenn sich eine Leiterbahn von einer Schicht zur anderen bewegt, muss ihr Rückstrom auch zwischen Masse- oder Stromebenen wechseln. Ohne ausreichende Stitching-Durchkontaktierungen in der Nähe der Signaldurchkontaktierung sind Rückströme gezwungen, längere Wege zu finden, was sowohl die Induktivität als auch die abgestrahlten Emissionen erhöht.

Ein typischer vierschichtiger Aufbau mit Signal-Masse-Strom-Signal-Schichten bietet bei korrekter Implementierung eine hervorragende EMI-Kontrolle, mit durchgehenden Referenzebenen unter kritischen Leiterbahnen und Stitching-Durchkontaktierungen, die innerhalb weniger Millimeter von Schichtübergängen platziert sind. Der Rückstrom für eine Hochgeschwindigkeitsleiterbahn auf der oberen Schicht fließt natürlich in der unmittelbar darunter liegenden Masseebene. Wenn diese Leiterbahn jedoch zur unteren Schicht übergeht, muss der Rückstrom von der Masseebene über die nächstgelegene verfügbare Via-Verbindung zur Stromebene fließen.

Eine professionelle EMV-Analyse von Leiterplatten zeigt oft, dass scheinbar geringfügige Störungen des Rückwegs – eine fehlende Durchkontaktierung, ein Schlitz in der Masseebene oder ein zu großer Abstand zwischen Signal- und Rückweg – die abgestrahlten Emissionen in bestimmten Frequenzbändern um 10–20 dB erhöhen können. Selbst hochwertige DOREXS-EMI-Filter am Stromeingang können ein schlechtes Rückwegdesign in Schaltkreisen, in denen Anstiegszeiten im Nanosekundenbereich breitbandige Rauschspektren erzeugen, die bis in den GHz-Bereich reichen, nicht vollständig kompensieren.

Kernpunkte:
  1. Durchgehende Erdungsbahnen bieten eine um 15–25 dB bessere EMI-Leistung als schmale Erdungsbahnen
  2. Geteilte Böden erfordern eine sorgfältige Hochfrequenznaht, um Umwege im Rückweg zu verhindern
  3. Die Platzierung von Vias in der Nähe von Signalübergängen ist für die Aufrechterhaltung kontrollierter Rückwege von entscheidender Bedeutung
 Auswirkungen der System-, Gehäuse- und Kabelerdung auf EMI

 System, Chassis, and Cable Grounding Effects on EMI

Erdungsentscheidungen auf Systemebene bestimmen, ob sich die EMI-Leistung Ihrer sorgfältig konzipierten Leiterplatte in EMV-Konformität niederschlägt, wenn sie mit Kabeln und externen Anschlüssen in Gehäuse integriert wird. Viele Produkte mit ausgezeichnetem Design auf PCB-Ebene bestehen immer noch die Strahlungsemissionsprüfung nicht, weil Chassis-Bonden, Kabelabschirmungsanschlüsse oder Erdungsverbindungen unbeabsichtigte Strompfade erzeugen, die das gesamte System in eine effiziente Strahlungsantenne verwandeln. Wenn Sie diese Wechselwirkungen verstehen, können Sie die EMI-Kontrolle von der Komponentenebene bis zur endgültigen Systemintegration aufrechterhalten.

Chassis vs. Signalmasse: Bonding-Strategien

Die Beziehung zwischen der Signalerde Ihrer Leiterplatte und dem Metallgehäuse oder Chassis bestimmt im Wesentlichen den Gleichtaktstromfluss und damit die abgestrahlten Emissionen.Die Gehäuseerdung bietet sowohl mechanische Unterstützung als auch elektromagnetische Abschirmung, jedoch nur, wenn sie ordnungsgemäß verbunden ist, um über den Frequenzbereich, in dem elektromagnetische Störungen auftreten, das gleiche Potenzial wie Ihre Signalerdungsreferenz aufrechtzuerhalten. Unterschiedliche Verbindungsstrategien erzeugen deutlich unterschiedliche Stromflussmuster mit messbaren Auswirkungen auf die EMV-Testergebnisse.

Durch die Einzelpunktverbindung wird die Signalerde über eine Verbindung mit niedriger Impedanz mit dem Gehäuse verbunden, normalerweise in der Nähe des Stromeingangspunkts. Dieser Ansatz minimiert Erdschleifen bei Netzfrequenzen, kann jedoch Pfade mit hoher Impedanz für hochfrequente Rauschströme erzeugen, die über die gesamte Länge der Leiterplatte wandern müssen, um den Gehäuseanschluss zu erreichen. Das Ergebnis sind oft akzeptable leitungsgebundene Emissionen, aber erhöhte abgestrahlte Emissionen, da Rauschströme durch Streukapazität und Kabelkopplung alternative Rückwege finden.

Bei der Mehrpunktverbindung werden mehrere kurze, direkte Verbindungen zwischen Signalmasse und Gehäuse verwendet, wodurch eine niedrige Impedanz über einen breiteren Frequenzbereich aufrechterhalten wird. Dies kann zwar die Anfälligkeit für Erdschleifen in der Stromleitung erhöhen, bietet jedoch in der Regel eine bessere Kontrolle hochfrequenter elektromagnetischer Störungen, indem sichergestellt wird, dass Störströme die Gehäuseerde auf dem kürzesten verfügbaren Weg erreichen können. Viele erfolgreiche EMV-Designs verwenden Hybridansätze: Einzelpunktverbindung für Gleichstrom und Niederfrequenz mit zusätzlichen kapazitiven oder ferritgekoppelten Verbindungen für Hochfrequenz-Rückwege.

Optionen für die Erdung von Kabeln und Abschirmungen

Kabelschirme müssen an eine stabile Referenz mit niedriger Impedanz angeschlossen werden, um eine elektromagnetische Abschirmung zu gewährleisten, und eine schlechte Schirmerdung gehört zu den häufigsten Ursachen für Ausfälle aufgrund abgestrahlter Emissionen über 30 MHz.Das Grundprinzip ist einfach: Eine Abschirmung kann elektromagnetische Felder nur dann umleiten, wenn in der Abschirmung induzierte Störströme über einen niederohmigen Weg fließen können, ohne Spannungsabfälle zu erzeugen, die zurückstrahlen. Die korrekte Umsetzung dieses Prinzips erfordert jedoch das Verständnis frequenzabhängiger Kompromisse.

Der Single-Ended-Abschirmungsabschluss verbindet die Kabelabschirmung nur an einem Ende, normalerweise am Empfangsgerät. Dieser Ansatz eliminiert Gleichstrom-Erdschleifen, die niederfrequentes Brummen und Störungen in Audio- und Instrumentierungssystemen verursachen können, bietet jedoch eine begrenzte Wirksamkeit der Hochfrequenzabschirmung, da in der Abschirmung induzierte HF-Ströme die gesamte Kabellänge zurücklegen müssen, um ihren Rückweg zu finden. Oberhalb von 10–30 MHz, wo die meisten EMV-Grenzwerte für abgestrahlte Emissionen gelten, bieten Single-Ended-Abschirmungen oft eine unzureichende Dämpfung.

Der doppelseitige Abschirmungsabschluss verbindet die Kabelabschirmung sowohl an der Quelle als auch am Ziel und bildet so einen vollständigen Faradayschen Käfig um die eingeschlossenen Leiter. Dies bietet eine hervorragende Hochfrequenzabschirmung, kann jedoch bei großen Anlagen zu Erdschleifen für Gleich- und Netzfrequenzströme führen, die zwischen verschiedenen Erdungspunkten fließen. Viele Industrie- und Kommunikationssysteme lösen dieses Problem durch den Einsatz von Trenntransformatoren, Differenzsignalisierung oder Gleichtaktdrosseln, um niederfrequente Erdschleifen zu unterbrechen und gleichzeitig die Kontinuität der Hochfrequenzabschirmung aufrechtzuerhalten.

Erdschleifen, schwebende Erdungen und Rauschkopplung

Erdschleifen treten auf, wenn zwischen Geräten mehrere Rückwege vorhanden sind, wodurch externe elektromagnetische Felder zirkulierende Ströme induzieren können, die in empfindlichen Schaltkreisen als Rauschen auftreten. In großen Systemen mit mehreren miteinander verbundenen Einheiten können unterschiedliche Erdungsanschlüsse aufgrund von Fehlerströmen, Blitzeinschlägen oder einfach des Widerstands und der Induktivität der Gebäudeerdungssysteme erhebliche Potenzialunterschiede aufweisen. Diese Potenzialunterschiede treiben Ströme durch Signal- und Abschirmungsverbindungen und erzeugen sowohl leitungsgebundene als auch abgestrahlte Störungen.

Erdungssysteme, wie sie in medizinischen Geräten und Präzisionsinstrumenten üblich sind, verzichten vollständig auf Erdungsverbindungen, um Erdschleifenströme zu verhindern und die Isolierung der Patientensicherheit aufrechtzuerhalten. Dadurch werden Erdschleifen vermieden, es kann jedoch die Anfälligkeit für elektrostatische Entladungen und kapazitive Kopplungen durch externe elektromagnetische Felder erhöhen. Die Metallgehäuse in schwebenden Systemen können im Vergleich zu nahegelegenen geerdeten Geräten erhebliche Potenzialunterschiede entwickeln, was möglicherweise sowohl EMI-Emissionen als auch Immunitätsprobleme verursacht.

Ein praktisches Beispiel aus industriellen Steuerungsanwendungen verdeutlicht die Auswirkungen: Ein Motorantriebssystem in einer Fabrik hat zunächst die Strahlungsemissionsprüfung nicht bestanden, wobei die Kabelstrahlung über 100 MHz dominierte. Die Untersuchung ergab, dass die Schaltschranktür mit Lack versehen war, der einen guten elektrischen Kontakt mit der Hauptschrankstruktur verhinderte. Durch das Hinzufügen eines einzelnen geflochtenen Erdungsbandes zwischen Tür und Schrankrahmen wurden die abgestrahlten Emissionen im 30–300-MHz-Band um 15 dB reduziert, indem ein kontrollierter Rückweg für Störströme geschaffen wurde, die zuvor in externe Kabel eingekoppelt wurden.

Dies zeigt, wie Verbesserungen der Erdung auf Systemebene synergetisch mit Lösungen auf Komponentenebene wirken. Selbst hochleistungsfähige DOREXS-EMI-Filter können ihr volles Potenzial nicht entfalten, wenn sie in Systemen mit schlechter Chassis-Verbindung oder unkontrollierten Kabelschirmabschlüssen montiert werden, die es Rauschströmen ermöglichen, den Filter vollständig zu umgehen.

Kombination von Erdungsdesign mit EMI-Filtern für beste Leistung

Combining Grounding Design with EMI Filters for Best Performance
Das richtige Erdungsdesign und die EMI-Filterung müssen von Anfang an in Ihren Designprozess integriert werden, da die Wirksamkeit des Filters entscheidend von einer stabilen Referenz mit niedriger Impedanz sowohl für die Gleichtakt- als auch für die Differenzmodusdämpfung abhängt.Sogar höchste QualitätEMI-Filterwerden bei Montage mit schlechten Erdungsverbindungen eine deutlich schlechtere Leistung erbringen, während durchdachte Erdungsstrukturen die Filterwirksamkeit verstärken können, indem sie sicherstellen, dass Rauschströme durch die vorgesehenen Dämpfungspfade fließen, anstatt sie durch parasitäre Kopplung zu umgehen.

Schritt-für-Schritt: Integration von DOREXS EMI-Filtern in ein geerdetes System

Wann ist dies zu verwenden:Wenden Sie dieses Verfahren an, wenn Sie über ein Stromumwandlungssystem (Schaltnetzteil, Motorantrieb oder Wechselrichter) verfügen, das leitungsgebundene Emissionsgrenzwerte wie EN 55011 oder CISPR 32 einhalten muss, oder wenn Vorabprüfungen ergeben, dass die Emissionen die Grenzwerte im Bereich von 150 kHz bis 30 MHz überschreiten.
  1. Lärmquellen und Bodenwege kartieren:Identifizieren Sie alle Schaltkreise, ihre Grundfrequenzen und Oberwellen und verfolgen Sie die Strompfade im Differenzmodus (Leitung zu Neutralleiter) und im Gleichtaktmodus (Leitung/Neutralleiter zu Erde). Verwenden Sie Nahfeldsonden oder Stromzangen, um die tatsächliche Rauschstromverteilung zu messen und die vorherrschenden Kopplungsmechanismen zu identifizieren.
  2. Wählen Sie den passenden DOREXS EMI-Filter:Wählen Sie einen einphasigen oder dreiphasigen DOREXS-Filter mit einem für Ihre Last und Einfügungsdämpfungseigenschaften geeigneten Nennstrom, der eine ausreichende Dämpfung bei Ihren gemessenen Rauschfrequenzen bietet. Achten Sie besonders auf die Gleichtaktdämpfung, wenn Kabelstrahlung ein Problem darstellt. Weitere grundlegende Hinweise finden Sie imEMI-FilterschaltungGrundlagenseite.
  3. Design einer Filter-Chassis-Verbindung mit niedriger Impedanz:Montieren Sie den DOREXS-Filter so, dass sein Metallgehäuse einen direkten, großflächigen elektrischen Kontakt mit der Erdungsstruktur Ihres Chassis herstellt. Verlassen Sie sich nicht allein auf Montageteile mit Gewinde – verwenden Sie spezielle Klebebänder oder direkten Metall-auf-Metall-Kontakt mit Sternscheiben, um jegliche Oxidation oder Beschichtung zu durchdringen.
  4. Getrennte Leitungs- und lastseitige Leitungsführung:Sorgen Sie für eine physische Trennung zwischen ungefilterten (Netzseite) und gefilterten (Lastseite) Leitern, um Hochfrequenzkopplungen zu verhindern, die den Filter umgehen können. Verlegen Sie Eingangs- und Ausgangskabel nach Möglichkeit auf gegenüberliegenden Seiten des Gehäuses und vermeiden Sie eine parallele Verlegung, die zu Kopplungskapazitäten führt.
  5. Validierung mit Pre-Compliance-Messungen:Verwenden Sie ein Leitungsimpedanzstabilisierungsnetzwerk (LISN) und einen Spektrumanalysator, um zu überprüfen, ob Ihre kombinierte Erdung undDOREXS-FilterDer Ansatz bietet eine ausreichende Marge unterhalb der geltenden Emissionsgrenzwerte im gesamten leitungsgebundenen Emissionsband von 150 kHz bis 30 MHz.
Die entscheidende Erkenntnis ist, dass die Erdungsanschlussverbindung des Filters die Hochfrequenzleistung direkt beeinflusst. ADOREXS-FilterWenn ein Gerät mit hervorragenden Laborspezifikationen über ein 10 cm langes Kabel mit der Gehäusemasse verbunden ist, kann es aufgrund der Kabelinduktivität zu einem Verlust von 20–30 dB an Gleichtaktdämpfung über 1 MHz kommen.

Vergleich: Verschiedene Erdungsansätze zur EMI-Kontrolle

Erdungsstrategie

Frequenzbereich

Typische Anwendungen

Durchgeführte EMI-Auswirkungen

Abgestrahlte EMI-Auswirkungen

DOREXS-Filterintegration
Einziger Punkt DC bis ~100 kHz Audiogeräte, Präzisionsinstrumente Hervorragend geeignet für den Differenzialmodus mit niedriger Frequenz Begrenzt über 30 MHz Die Filtermasse ist mit dem zentralen Sternpunkt verbunden
Mehrpunkt 1 MHz bis GHz Digitale Systeme, Schaltwandler Gute Gleichtaktsteuerung Hervorragende Hochfrequenzleistung Filtern Sie Fallbindungen direkt nach lokal
Hybrid Volles Spektrum Industrielle Steuerungen, Motorantriebe Ausgewogene Leistung Gut in allen Bands Sternpunkt plus HF-Bypass zum Chassis

Die Einzelpunkterdung eignet sich hervorragend für Anwendungen, bei denen die Präzision bei niedrigen Frequenzen und die Eliminierung von Erdschleifen Priorität haben, die größeren Pfadlängen für hochfrequente Rückströme jedoch die EMI-Leistung über 30 MHz begrenzen. Die Mehrpunkterdung sorgt für eine hervorragende Hochfrequenz-EMI-Kontrolle durch Minimierung der Induktivität in den Rückwegen, erfordert jedoch sorgfältige Aufmerksamkeit für das Management der Niederfrequenz-Erdschleife durch Isolierung oder Gleichtaktfilterung.

Hybridansätze bieten oft die beste praktische Lösung für komplexe Systeme, indem sie ein Einzelpunktverhalten bei Gleichstrom und niedrigen Frequenzen implementieren und gleichzeitig kapazitive Kopplung oder Ferritverbindungen verwenden, um ein Mehrpunktverhalten bei höheren Frequenzen bereitzustellen, bei denen EMI-Grenzwerte gelten. Bei der Integration von DOREXS-EMI-Filtern in Hybrid-Erdungssysteme profitiert die Gleichtaktleistung des Filters von der direkten Chassis-Verbindung, während die Differenzialmodus-Leistung eher von der Qualität des AC-Neutralleiters abhängt.

Die Wahl zwischen diesen Ansätzen sollte vom Frequenzgehalt Ihres Systems, den physikalischen Größenbeschränkungen und den spezifischen EMV-Standards, die Sie erfüllen müssen, abhängen. Dabei ist zu berücksichtigen, dass EMI-Filter und Erdung als integriertes System und nicht als unabhängige Lösungen funktionieren.

Häufige erdungsbedingte EMI-Probleme und deren Behebung

Die meisten EMI-Fehler lassen sich auf vorhersehbare Fehler bei der Erdungsimplementierung zurückführen, die zu unkontrollierten Strompfaden führen, Systemstrukturen in effiziente Antennen verwandeln oder verhindern, dass EMI-Filter ihre beabsichtigte Leistung erbringen.Wenn Sie diese Fehlermuster verstehen, können Sie EMV-Probleme systematisch diagnostizieren und gezielte Lösungen implementieren, die sich mit den Grundursachen befassen, anstatt breit angelegte Lösungen zu versuchen, bei denen möglicherweise der eigentliche Kopplungsmechanismus außer Acht gelassen wird.

Herausforderung 1: Bewältigung leitungsgebundener Emissionen am Netzeingang

Das Produkt verfehlt die Emissionsgrenzwerte von CISPR 32 oder EN 55011 im Bereich der Oberschwingungen der Schaltfrequenz (150 kHz bis 10 MHz), obwohl ein EMI-Filter installiert ist.Dies zeigt sich als übermäßiger Gleichtaktstrom, der vom Netzwerk zur Stabilisierung der Leitungsimpedanz (LISN) gemessen wird, häufig mit charakteristischen Spitzen bei Vielfachen Ihrer Schaltfrequenz, die die Grenzwerte um 10–20 dB oder mehr überschreiten.

Lösung:Die häufigste Ursache ist eine unzureichende Bindung zwischen IhnenEMI-Filterund Gehäusemasse, wodurch eine Induktivität entsteht, die die Filterwirksamkeit bei höheren Frequenzen verringert. Verbessern Sie die Schutzerde (PE) und den Gehäuseanschluss Ihres DOREXS EMI-Filters, indem Sie den kürzesten und breitesten Leiter verwenden – idealerweise einen direkten Metall-auf-Metall-Kontakt zwischen Filtergehäuse und Montageplatte. Platzieren Sie den Filter so nah wie möglich am Netzeingangspunkt, um die Länge des ungefilterten Leiters zu minimieren. Trennen Sie die Verkabelung auf Netz- und Lastseite physisch, um parasitäre Kopplungen zu reduzieren, die den Filter durch Streukapazität umgehen können.

Diese Änderungen leiten Gleichtaktströme von den Netzleitern weg, wo sie von EMV-Testgeräten gemessen werden. Wenn Gleichtaktströme einen Pfad mit niedriger Impedanz durch ordnungsgemäß verbundene Filterkomponenten mit der Gehäuseerde haben, erscheinen sie nicht mehr als leitungsgebundene Emissionen auf den Stromleitungen.

Herausforderung 2: Fehlende Strahlungsemissionen aufgrund langer Kabel

Das System besteht die durchgeführten Emissionstests, besteht jedoch die Strahlungsmessungen über 30 MHz nicht, wobei I/O-Kabel als effiziente Antennen fungieren, die durch interne Schaltkreise erzeugtes Rauschen abstrahlen.Der Fehler zeigt typischerweise eine Breitbanderhöhung über 30–300 MHz oder spezifische Spitzen im Zusammenhang mit internen Taktfrequenzen und ihren Harmonischen.

Lösung:Implementieren Sie ordnungsgemäße 360-Grad-Abschirmungsanschlüsse an den Stellen, an denen die Kabel in Ihr Gehäuse eintreten, und verwenden Sie dazu leitfähige Dichtungen oder Endgehäuse, die die Kabelabschirmungen mit minimaler Induktivität direkt mit der Gehäuseerde verbinden. Fügen Sie Masseebenennähte um die Anschlussbereiche und unter relevanten Hochgeschwindigkeitssignalspuren auf Ihrer Leiterplatte hinzu, um sicherzustellen, dass Rückströme in kontrollierten Pfaden fließen, anstatt auf Kabelabschirmungen zu koppeln. Setzen Sie DOREXS-Netzfilter oder Durchführungskondensatoren auf Signalleitungen ein, die Schaltstörungen übertragen. Stellen Sie dabei sicher, dass diese Filter ordnungsgemäß am Gehäuse geerdet und nicht über Kabel angeschlossen sind.

Diese Maßnahmen reduzieren die Gleichtaktspannung zwischen Kabelleitern und Chassis, die den Stromfluss auf den Kabelschirmen antreibt. Wenn Kabel und Gehäuse das gleiche HF-Potenzial aufweisen, können die Kabel nicht als wirksame Strahlungsantennen fungieren. Die Kombination aus kontrollierten Rückwegen und geeigneter Filterung sorgt dafür, dass Rauschströme lokal an der Rauschquelle bleiben und sich nicht im gesamten System ausbreiten.

Herausforderung 3: Anfälligkeit für ESD-, EFT- und Überspannungsereignisse

Beim Testen der elektrostatischen Entladung gemäß IEC 61000-4-2, der Prüfung auf schnelle elektrische Transienten gemäß IEC 61000-4-4 oder der Prüfung der Störfestigkeit gegen Überspannungen gemäß IEC 61000-4-5 kommt es zu zufälligen Resets, Kommunikationsfehlern oder Komponentenschäden.Diese Fehler treten häufig auf, selbst wenn die primären Schutzkomponenten ordnungsgemäß dimensioniert und installiert sind.

Lösung:Bewerten Sie Ihre Chassis- und Signalerdungsarchitektur neu, um sicherzustellen, dass transiente Ströme von ESD-Pistolen, Burst-Generatoren oder Überspannungssimulatoren über definierte Pfade mit niedriger Impedanz fließen, die eine Einkopplung in empfindliche Schaltkreisknoten vermeiden. Implementieren Sie durchgehende Masseebenen, die sich unter empfindlichen analogen und digitalen Schaltkreisen erstrecken, mit Schutzleiterbahnen und kontrollierten Abständen um kritische Komponenten. Fügen Sie Masseebenenverbindungen hinzu und nähen Sie Durchkontaktierungen um Bereiche herum, in denen externe Schnittstellen mit Ihrer Leiterplatte verbunden sind. Installieren Sie DOREXS EMI- und Überspannungsschutzfilter an Stromeingängen und hochexponierten Schnittstellen und stellen Sie sicher, dass diese Schutzgeräte mit kurzen, direkten Verbindungen in Ihre Bodenstruktur integriert sind.

Das Prinzip besteht darin, dass der Transientenschutz nur dann funktioniert, wenn die Energie einen kontrollierten Pfad zum Ableiten hat, ohne dass Spannungsunterschiede zwischen empfindlichen Komponenten entstehen. Eine verbesserte Erdung sorgt für diesen kontrollierten Pfad, indem sichergestellt wird, dass Gehäuseerdung, Signalerde und Schutzerde bei transienten Ereignissen das gleiche Potenzial beibehalten, wodurch Spannungsunterschiede vermieden werden, die zu Logikstörungen oder Komponentenstress führen.

Jede dieser Lösungen befasst sich mit dem grundlegenden Problem der Steuerung des Stromflusses sowohl unter normalen als auch unter anormalen Bedingungen und zeigt, dass ein systematisches Erdungsdesign EMI-Probleme verhindert, anstatt reaktive Korrekturen nach dem Auftreten von Problemen zu erfordern.

Fazit und praktische nächste Schritte

Wie sich die Erdung auf die EMI-Leistung auswirkt, hängt von einem Grundprinzip ab:elektromagnetische Störungenfolgt den Gesetzen der Physik und der Strom muss über einen bestimmten Weg zu seiner Quelle zurückkehren. Ihr Erdungsdesign bestimmt, ob dieser Weg Emissionsprobleme verursacht oder das Rauschen in Ihrem System eindämmt.Eine ordnungsgemäße elektrische Erdung in Kombination mit entsprechend ausgewählten EMI-Filtern wie denen von DOREXS ermöglicht erstmals EMV-Konformität und robuste Feldleistung durch Steuerung der Stromrückführungspfade von der Komponentenebene bis zur endgültigen Systemintegration.

Die Ergebnisse realer EMV-Tests zeigen durchweg, dass die meisten Störungen bei Emissionen und Immunität auf unkontrollierte Strompfade zurückzuführen sind, die durch unzureichendes Design der Masseebene, schlechte Chassis-Verbindung oder falsche Kabelabschirmungsanschlüsse entstehen. Diese Erdungsprobleme können sogar leistungsstarke EMI-Filter unwirksam machen, während die richtige Erdungsimplementierung es den Filtern ermöglicht, ihre volle theoretische Einfügungsdämpfung zu erreichen und die Grundlage für eine zuverlässige elektromagnetische Verträglichkeit bildet.

Um zu beginnen:
  1. Prüfen Sie die grundlegende Architektur Ihres aktuellen Designsindem Sie die tatsächlichen Stromrückführungspfade sowohl für den Normalbetrieb als auch für Fehlerbedingungen skizzieren und alle schmalen Leiterbahnen, langen Verbindungen oder unterbrochenen Ebenen identifizieren, die bei Funkfrequenzen eine hohe Impedanz erzeugen.
  2. Bewerten Sie die Chassis-Verbindung und die AbschirmungsanschlüsseSuchen Sie in Ihrem System nach Verbindungen, die über kleine Drähte, lackierte Oberflächen oder Einzelpunktverbindungen hergestellt werden und möglicherweise eine ausreichende Gleichstromkontinuität, aber eine schlechte HF-Leistung aufweisen.
  3. Überprüfen Sie die Integration des EMI-Filtersindem Sie überprüfen, ob alle DOREXS-Filter oder andere Unterdrückungskomponenten über niederinduktive Verbindungen zu Ihrer Erdungsstruktur verfügen und so positioniert sind, dass sie Störströme abfangen, bevor sie an Kabel gekoppelt oder von großen Metallstrukturen abgestrahlt werden können.
  4. Planen Sie eine Pre-Compliance-ValidierungDer Schwerpunkt lag insbesondere darauf, wie sich Erdungsänderungen auf die EMI-Leistung auswirken. Dabei wurden Nahfeldsonden und Strommessungen verwendet, um zu überprüfen, ob Ihre Designänderungen den Stromfluss tatsächlich wie beabsichtigt umleiten.
Verwandte Themen:Erwägen Sie die Erforschung des EMV-Abschirmungsgehäusedesigns, der Optimierung des PCB-Aufbaus für Signalintegrität,systematische Methoden zur Auswahl von EMI-Filternund integrierte Überspannungsschutzstrategien, die Ihre Erdungsimplementierung ergänzen.

Zusätzliche Ressourcen

Internationale Standards und VorschriftenZu den Normen, die Erdungsanforderungen für die EMV-Konformität definieren, gehören CISPR 11/32 für Grenzwerte für leitungsgebundene und abgestrahlte Emissionen, die Reihe IEC 61000-4 für Anforderungen an Immunitätstests und EN 55032 für Multimedia-Gerätestandards, die Messmethoden und akzeptable Erdungspraktiken festlegen.

Unterstützung bei der Anwendungstechnik von DOREXSbietet Design-Anleitungen zur Auswahl von EMI-Filtern, Montagetechniken und bewährten Erdungsmethoden, die auf Ihre spezifischen Anwendungsanforderungen zugeschnitten sind, einschließlich Referenzdesigns, die bewährte Integrationsansätze für Leistungselektronik und industrielle Steuerungsanwendungen demonstrieren.

Technische ReferenzenZum tieferen Verständnis gehören umfassende EMV-Designhandbücher, die elektromagnetische Verträglichkeit auf Systemebene, Erdungs- und Layouttechniken auf PCB-Ebene sowie Messverfahren zur Validierung der Erdungswirksamkeit mit Standard-Laborinstrumenten abdecken.

MesswerkzeugeZur Visualisierung der Auswirkungen der Erdung auf elektromagnetische Störungen umfassen Leitungsimpedanzstabilisierungsnetzwerke (LISNs) für leitungsgebundene Emissionstests, Stromsonden zur Messung der tatsächlichen Rauschstromverteilung, Nahfeldsonden zur Identifizierung von Strahlungsquellen und Spektrumanalysatoren, die für EMV-Messungen konfiguriert sind und aufzeigen, wie sich Erdungsänderungen auf Emissionsspektren auswirken.
