three phase emi filter 30a
Model No: DOREXS 30A 3 phase EMI filter

Dreiphasen-EMI-Filter 30A | Industrieller EMV-Netzfilter

Dieser Filter unterstützt industrielle Stromnetze mit 380 VAC und 440 VAC und bietet kundenspezifische Spannungslösungen bis zu 800 VAC. Er eignet sich sowohl für dreiphasige Dreileiter- als auch für dreiphasige Vierleiter-Elektrosysteme.
✔ Nennstrom: 30 A
✔ Nennspannung: 380 VAC / 440 VAC
✔ Kundenspezifische Spannung: Bis zu 800 VAC
✔ Dreiphasiger Dreileiter
✔ Dreiphasiger Vierleiter
✔ Hohe Einfügungsdämpfung
✔ Niedriger Leckstrom
✔ Kompaktes Industriedesign
✔ OEM- und kundenspezifische EMV-Lösungen
Menge :
Kontakt senden


Überlegene EMI-Rauschunterdrückung für industrielle Dreiphasengeräte

Der dreiphasige 30-A-EMI-Filter eliminiert leitungsgebundene elektromagnetische Störungen aus Ihrer industriellen Stromleitung und liefert sauberen, stabilen Strom für kritische Geräte. Unabhängig davon, ob Sie Frequenzumrichter, USV-Systeme oder CNC-Werkzeugmaschinen betreiben, unterdrückt dieser Netzfilter hochfrequente Geräusche in allen drei Phasen und stellt so sicher, dass Ihre Maschinen störungsfrei funktionieren und Ihre Anlage internationale EMV-Konformitätsstandards erfüllt.
Die für anspruchsvolle Industrieumgebungen konzipierte 30-A-Nennleistung bewältigt kontinuierlichen Volllaststrom auf jeder Phase und dämpft gleichzeitig Gegentakt- und Gleichtaktrauschen, das andernfalls empfindliche Elektronik und andere Geräte beeinträchtigen würde, die dasselbe Versorgungsnetz nutzen.

Warum sollten Sie sich für den dreiphasigen EMI-Filter 30A von DOREXS entscheiden?

Im Gegensatz zu Allzweck-Dreiphasenfiltern sind die dreiphasigen Netzfilter der Serie DOREXS 30A für industrielle Anwendungen optimiert und eignen sich daher besonders für Szenarien mit strengen Anforderungen an die Unterdrückung elektrischer Störungen, die Zuverlässigkeit der Geräte und die Einhaltung gesetzlicher Vorschriften.

✔ Ausgezeichnete leitungsgebundene EMI-Unterdrückung✔ Hohe Einfügungsdämpfung über einen breiten Frequenzbereich✔ Robustes Metallgehäuse für industrielle Umgebungen
✔ Stabile Leistung bei kontinuierlichem Hochleistungsbetrieb✔ Kompakte Struktur für einfache Installation✔ Unterstützt sowohl 3-Phasen-3-Leiter- als auch 3-Phasen-4-Leiter-Systeme
✔ Design mit geringem Leckstrom✔ Kundenspezifische elektrische Parameter verfügbar✔ OEM- und ODM-Fertigungsunterstützung


Technische Spezifikationen

Parameter

Spezifikation

Produkttyp:3-Phasen-EMI-Filter (zweistufig/mehrstufig)
Nennstrom:30A kontinuierlich pro Phase
Nennspannung:380VAC / 440VAC
Benutzerdefinierte Spannung:Bis zu 800 VAC
Frequenz:50/60 Hz
Phasenkonfiguration:Dreiphasiger Dreileiter / Dreiphasiger Vierleiter
Leckstrom:Design mit geringer Leckage
Installation:Bolzen, Klemmenblock, Netzkabel, DIN-Schiene
Isolationswiderstand:≥100 MΩ
Betriebstemperatur:-25°C bis +85°C
Gehäusematerial:Gehäuse aus vernickeltem Eisen
Zertifizierungen:CE- und RoHS-konform

Serienverfügbarkeit: Dreiphasenfilter sind in verschiedenen Typen der DOREXS-Produktreihe für Nennströme von 20 A bis 2500 A ausgelegt

download date sheetrequest a quote

Produktbilder

Detailbild

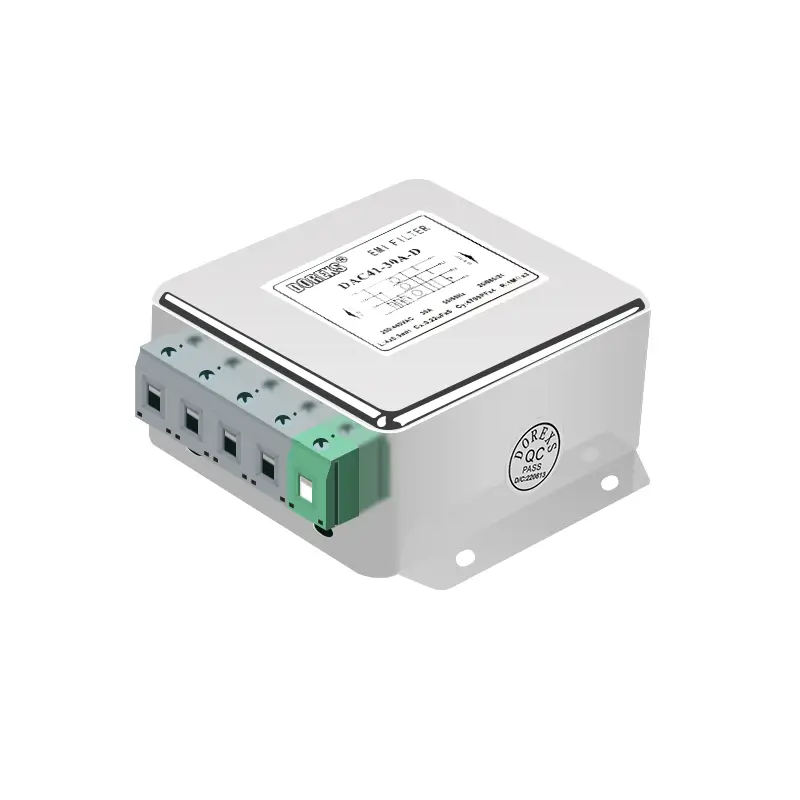

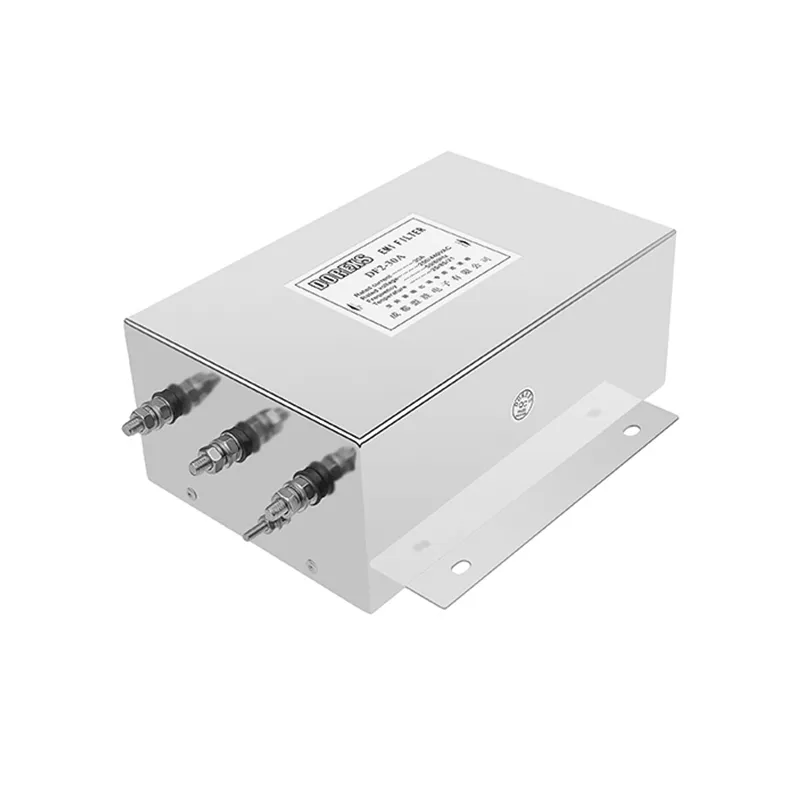

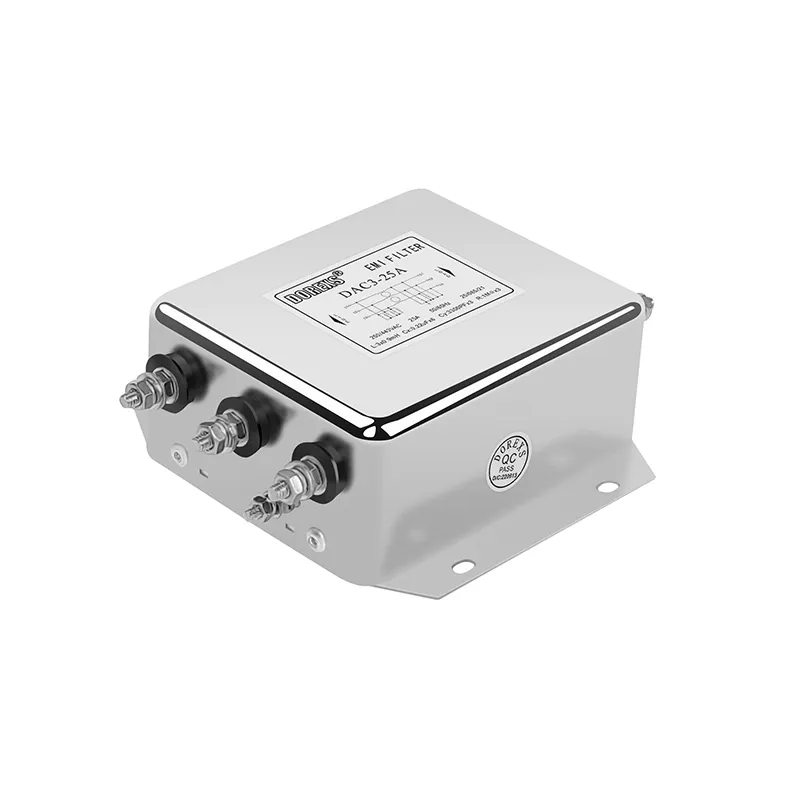

DAC3 30A three phase emi filter,boltDF1 vfd 30a 3 phase emi filterDAC41 30A three phase power line filter ,terminal block

DAC3-30A

DF1-30A

DAC41-30A




Gesamtabmessung (±1 mm)

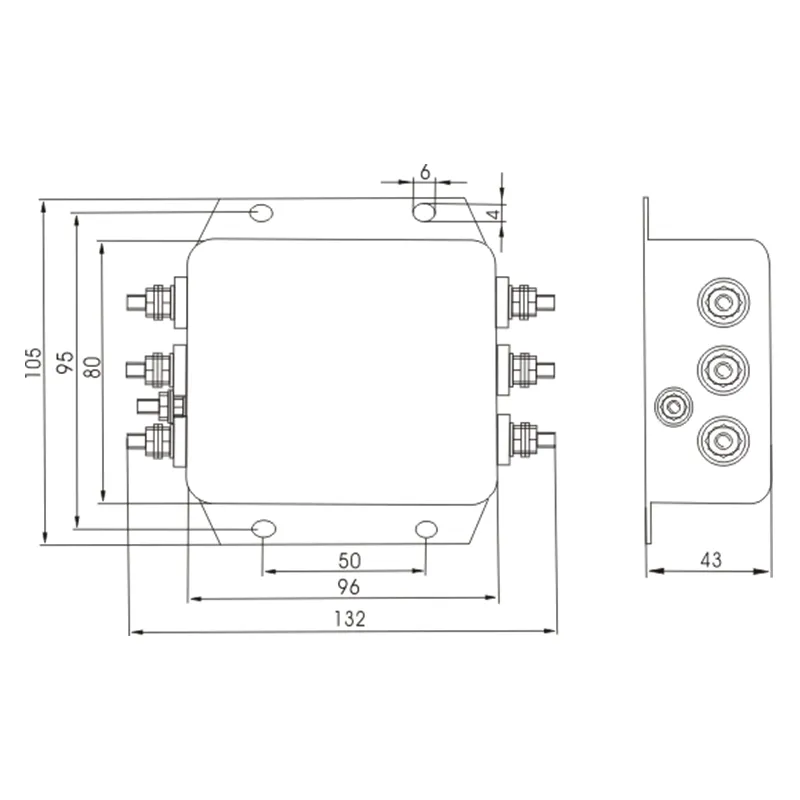

DAC3 3 PHASE EMI FILTER Screw Terminal Overall Dimension


DF1 3 PHASE EMI FILTER Screw Terminal Overall Dimension

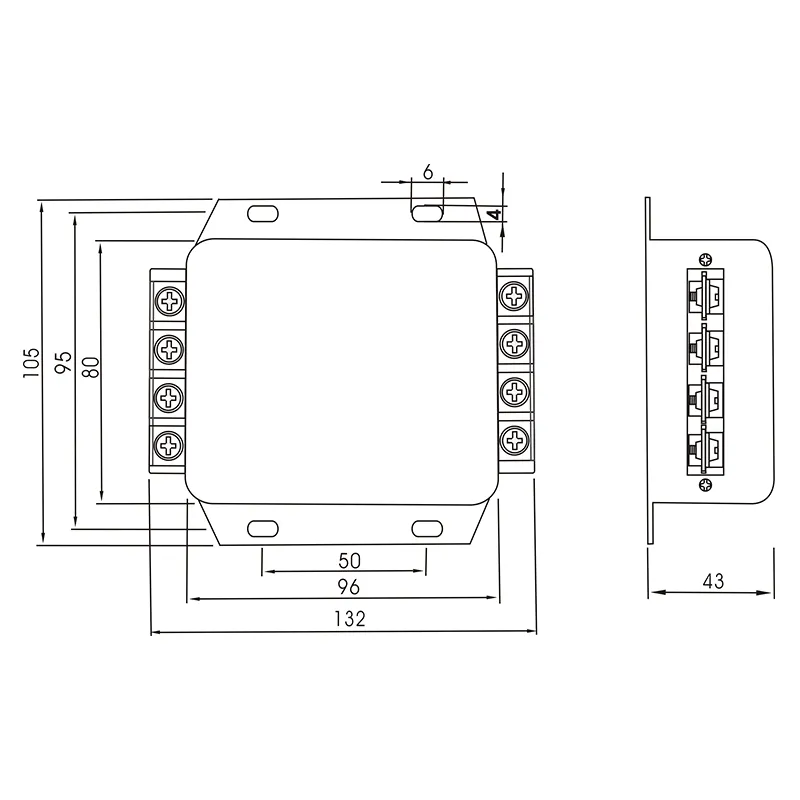

DAC41 3 PHASE EMI FILTER Screw Terminal Overall Dimension


DAC3DF1DAC41

Schaltbild

Two-stage EMI FILTER Circuit Diagram


Multi-stage EMI FILTER Circuit Diagram



Zweistufig

Mehrstufig

Ideale Anwendungen

Der dreiphasige EMI-Filter DOREXS 30A wird häufig in verschiedenen Industriebereichen eingesetzt, in denen die Unterdrückung von elektrischem Rauschen und die Einhaltung der EMV von entscheidender Bedeutung sind.


Typical Applications of Three Phase EMI Filter 30A


  • Industrielle Automatisierungsausrüstung

  • CNC-Maschinen

  • Servosysteme

  • Frequenzumrichter

  • Stromverteilerschränke

  • Ausrüstung für erneuerbare Energien

  • Industrieroboter

  • Aufzugssysteme

  • Pumpensteuerungssysteme

  • Kompressorsysteme

  • Verpackungsmaschinen

  • Textilmaschinen

  • Medizinische Industrieausrüstung

  • Ausrüstung zur Halbleiterfertigung

  1. Ingenieure für industrielle AutomatisierungEntwerfenMotorantriebssysteme, Verpackungsmaschinen und Robotikplattformen, auf denen EMI-Filter häufig in Frequenzumrichtern, Industriemaschinen und Robotik eingesetzt werden

  2. OEM-Herstellervon medizinischen Geräten, Testgeräten und Präzisionsinstrumenten, die EMV-Konformität und sauberen Strom für empfindliche Elektronik erfordern

  3. ElektroinstallateureInstallation von VFDs, USV-Systemen und CNC-Werkzeugmaschinen in Einrichtungen, in denen Dreiphasenfilter eine wirksame Geräuschunterdrückung bietenIndustrielle Anwendungen

  4. WartungsteamsModernisierung vorhandener Geräte, um die aktuellen EMI-Standards zu erfüllen, insbesondere in Einrichtungen mitProbleme mit StromleitungsrauschenAuswirkungen auf die Produktionsqualität haben

Dreiphasenfilter eignen sich für USV- und Motorantriebe und schützen Industriemaschinen vor elektrischen Störungen. Wenn Ihre Suche nach einer zuverlässigen EMI-Lösung Sie hierher geführt hat, ist dieses Produkt genau das Richtige für Sie.

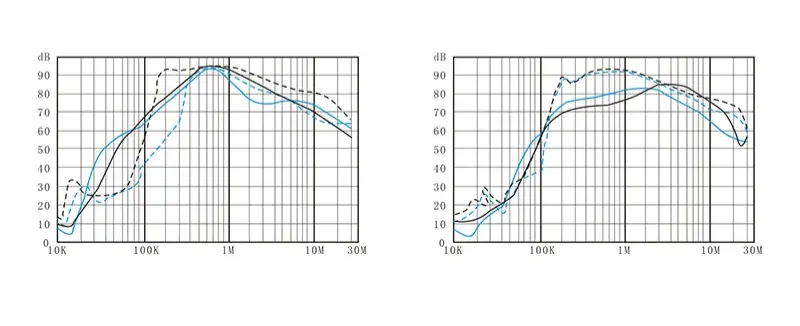

Einfügedämpfungsleistung

Der 3-Phasen-EMI-Filter DOREXS 30A ist so konzipiert, dass er eine stabile Einfügedämpfungsleistung gegen beides bietet:
  1. Reduzierung des Gleichtaktrauschens – HilftUnterdrücken Sie Störungen, die zwischen Außenleitern und Erde übertragen werden.
  2. Rauschunterdrückung im Differenzmodus – ReduziertRauschen, das direkt über Stromleitern erzeugt wird.

Was es anders macht

Die meisten Standard-Netzfilterprodukte bieten nur eine grundlegende einstufige Unterdrückung – ausreichend für Anwendungen mit geringer Beanspruchung, aber nicht ausreichend, wenn Wandler, VFDs und Hochleistungsschaltgeräte aggressive leitungsgebundene Emissionen erzeugen.

Der dreiphasige EMI-Filter 30A von DOREXS ist unterschiedlich aufgebaut:

  • Mehrstufige Filtertopologie– Ein zweistufiges Schaltungsdesign kombiniert Gegentaktinduktivitäten, Der Unterschied ist messbar: Die typische Einfügungsdämpfung übersteigt 50 dB im Bereich von 1–10 MHz, wo Schaltrauschen am problematischsten ist.

  • Optimiert für 30-A-Anwendungen – TheDie internen Kupferwicklungen eines 30-A-Filters sind so dimensioniert, dass eine Überhitzung während des Betriebs verhindert wird, und der Nennstrom ist speziell so ausgelegt, dass Sie Ihren Filter nicht überdimensionieren müssen, was die Systemkosten senkt. Zu den verfügbaren Konfigurationen für dreiphasige EMI-Filter gehören Stern- und Dreiecksysteme, sodass Sie flexibel an die Verkabelungstopologie Ihrer Einrichtung angepasst werden können.

  • Individuelles DesignFähigkeit – DOREXSbietet anwendungsspezifische Modifikationen, einschließlich angepasster Kondensatorwerte für geringeren Leckstrom, nicht standardmäßige Spannungswerte, kundenspezifische Montage und maßgeschneiderte Dämpfungsprofile für einzigartige industrielle Anforderungen.

Mechanisches Design

Dieser 3-Phasen-Filter unterstützt die kompakte Panel-Integration für Industriesysteme.
Installationsempfehlungen:
  • In der Nähe von Stromeingangspunkten installieren
  • Minimieren Sie den Kabelschleifenbereich
  • Separate Eingangs- und Ausgangsverkabelung
  • Stellen Sie sicher, dass der Erdungsanschluss ordnungsgemäß ist
  • Vermeiden Sie die parallele Verlegung von rauschbehafteten Kabeln
Eine korrekte Installation verbessert die EMV-Unterdrückungsleistung erheblich.

Zertifizierungen und Compliance

Der dreiphasige EMI-Filter 30A von DOREXS wird unter strengen Qualitätskontrollprozessen hergestellt, um internationalen EMV-Standards zu entsprechen.
Die bereitgestellte Compliance-Unterstützung umfasst:
  • CE-Konformität
  • RoHS-Konformität
  • Unterstützung bei EMV-Prüfungen
  • ISO 9001-Zertifizierung
  • Industrielles Qualitätsmanagement
  • Unterstützung der OEM-Dokumentation

Kundenspezifische EMI-Filterlösungen

Als professioneller Hersteller von dreiphasigen EMI-Filtern bietet DOREXS OEM- und ODM-EMI-Filterlösungen an, die auf spezifische EMV-Anforderungen zugeschnitten sind.
Zu den Anpassungsoptionen gehören:
  1. Benutzerdefinierter Nennstrom
  2. Kundenspezifische Spannung bis zu 800 VAC
  3. Versionen mit geringem Leckstrom
  4. Leckageoptionen in medizinischer Qualität
  5. Spezielle Dämpfungskurven
  6. Maßgeschneiderte Terminalstrukturen
  7. Optionen zur DIN-Schienenmontage
  8. Hochstrom-Industriefilter
  9. OEM-Branding
  10. Vollständige Unterstützung bei der EMV-Optimierung
Unser Ingenieurteam arbeitet eng mit Geräteherstellern zusammen, um sicherzustellen, dass jeder Filter eine optimale EMV-Leistung erreicht und gleichzeitig internationale Compliance-Anforderungen erfüllt

Warum DOREXS wählen?

Vertrauenswürdiger Hersteller von dreiphasigen EMI-Filtern
DOREXS ist auf die Entwicklung und Herstellung industrieller EMI-Filter für globale OEM-Kunden spezialisiert.
Umfangreiches Produktsortiment

Fertigungsvorteile

  • Professioneller Hersteller von EMI-Filtern
  • OEM und ODM verfügbar
  • Erfahrenes EMV-Engineering-Team
  • Strenge Qualitätskontrolle
  • Schnelle Probenlieferung
  • CE- und RoHS-Konformität
  • ISO9001-Fertigungssystem
  • Globale Exporterfahrung
  • Technischer Support während des gesamten Projekts

Sind Sie bereit, Ihre Ausrüstung zu schützen?

Ganz gleich, ob Sie einen standardmäßigen dreiphasigen 30-A-EMI-Filter oder eine vollständig maßgeschneiderte EMV-Lösung benötigen, das DOREXS-Ingenieurteam steht Ihnen gerne zur Seite.

Von der Produktauswahl und EMV-Optimierung bis hin zur OEM-Fertigung und weltweiten Lieferung bieten wir EMI-Filterlösungen aus einer Hand für Industrieanlagenhersteller weltweit.

Fordern Sie noch heute ein Angebot anund besprechen Sie Ihre EMV-Anforderungen mit unseren Ingenieuren.

FAQ

Mit welcher Einfügedämpfungsleistung kann ich rechnen?

Mindestens 40 dB Dämpfung von 150 kHz bis 30 MHz, mit einer typischen Leistung von mehr als 50 dB im Bereich von 1–5 MHz. Hochfrequentes Rauschen erstreckt sich in EMI-Filteranwendungen typischerweise von 150 kHz bis 30 MHz, und dieser Filter ist darauf ausgelegt, eine wirksame Unterdrückung über das gesamte Band hinweg zu gewährleisten. Dreiphasige EMI-Filter bieten eine wirksame Rauschunterdrückung und tragen zur Einhaltung der bundesstaatlichen EMI-Vorschriften bei.

Wie dimensioniere ich den Filter für meine Anwendung?

Wählen Sie basierend auf Ihrem Dauerlaststrom aus – der Nennwert von 30 A bietet Spielraum für Motoranlaufströme. Wenn Ihre Anwendung bei erhöhten Umgebungstemperaturen (über 50 °C) betrieben wird, müssen Sie eine thermische Leistungsminderung berücksichtigen. Für Anwendungen, die eine höhere Stromkapazität erfordern, finden Sie die richtige Lösung in unserer 3-Phasen-EMI-Filter-C-Serie von 6 A bis 1000 A.

Kann dieser Filter mit VFDs verwendet werden?

Ja. Dieser Filter wurde speziell für Anwendungen mit Frequenzumrichtern entwickelt. Es unterdrückt leitungsgebundene Emissionen von VFD-Schaltvorgängen und verhindert so, dass sich Rauschen zurück auf die Stromleitung ausbreitet und andere Geräte stört. EMI-Filter schützen vor Störungen durch Geräte in der Nähe und helfen bei der Einhaltung gesetzlicher Standards.

Was ist der Unterschied zwischen einstufigen und mehrstufigen Filtern?

Ja. Als engagierter Hersteller von EMI-Filtern bietet DOREXS maßgeschneiderte Lösungen für einzigartige Anforderungen – unabhängig davon, ob Sie unterschiedliche Arten von Dämpfungsprofilen, modifizierte Leckstrompegel oder nicht standardmäßige Montagekonfigurationen benötigen. Jeder Kunde erhält eine dedizierte technische Unterstützung.

Was ist mit benutzerdefinierten Modifikationen?

DOREXS bietet kundenspezifisches EMI-Filterdesign, einschließlich geänderter Spannungswerte, angepasster Leckstrompegel, kundenspezifischer Montagekonfigurationen und anwendungsspezifischer Filtertopologien. Jede Kundenanforderung wird von unserem Engineering-Team bewertet, um die richtige Lösung zu liefern.
