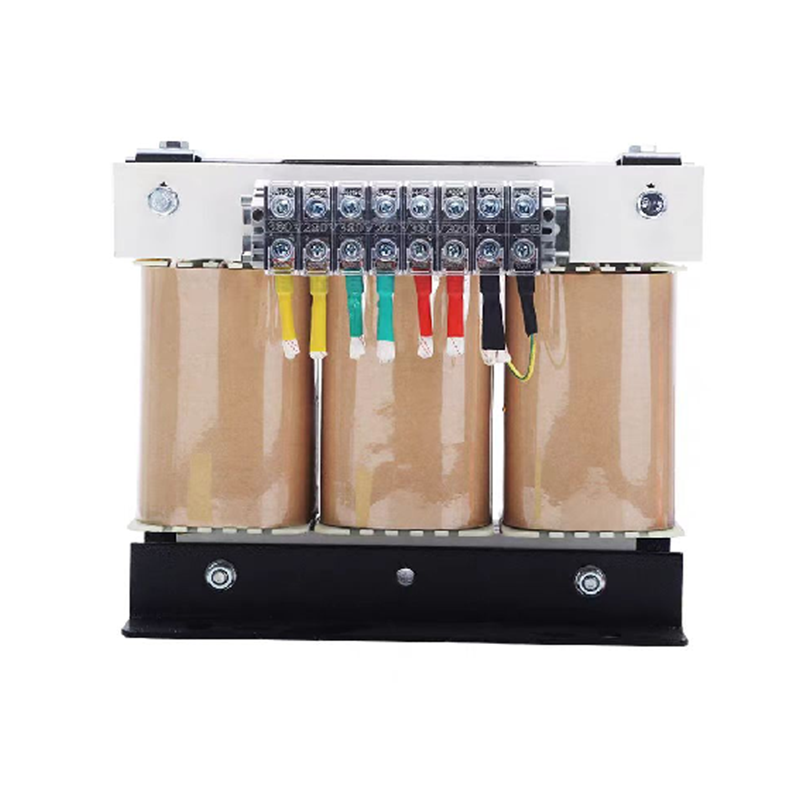

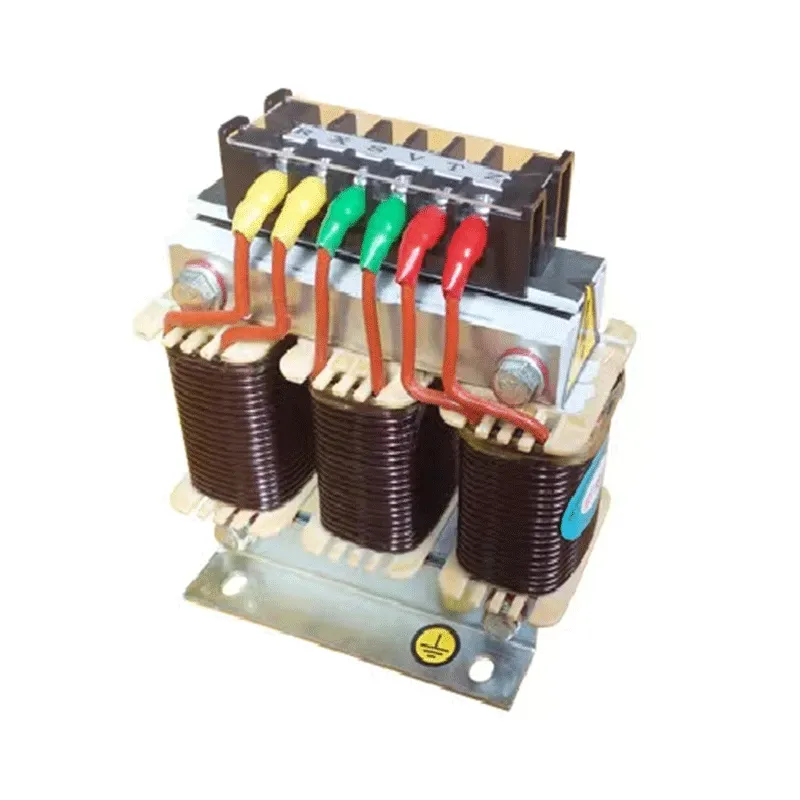

Dreiphasen-Trockentransformator
50/60 Hz, 380–1120 V, CE, ROHS. Unterstützt individuelle Anpassung
Menge :
Subscribe to our Newsletter
 | Niederspannungs-Dreiphasen-Trockentransformator der SG-Serie | |
Zertifizierung: CE, Rohs | Kapazität: 0,5–100 kVA | |
| IP-CODE: IP20 | Eingangsspannung: 660 und 380 V | |
| Isolierung: Klasse B/F/H | Anschlussart: Y oder Delta |
Niederspannungs-Dreiphasen-Trockentransformatoren der SG-Serie werden häufig in Industrie- und Bergbauunternehmen, CNC-Werkzeugmaschinen, Bearbeitungszentren, verschiedenen Maschinentypen, Kraftwerken, Flughäfen und anderen Orten mit hohen Sicherheits- und Brandschutzanforderungen zur Stromumwandlung und Beleuchtung eingesetzt , Netzteil und Gleichrichter-Netzteil.

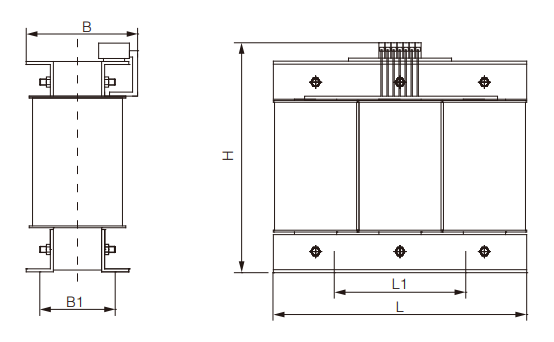

Form und Einbaumaße
Technische Parameter
| Modell | KVA | Eingang Stromspannung | Gruppe | Umrissgröße | Einbaumaße | Lochdurchmesser | |||
| L | B | H | L1 | B1 | |||||
| SG-2.5 | 2.5 | 380/660V | Y oder Delta | 270 | 180 | 260 | 200 | 114 | 10 |
| SG-3 | 3 | 270 | 190 | 260 | 200 | 124 | 10 | ||
| SG-4 | 4 | 300 | 190 | 290 | 224 | 120 | 10 | ||
| SG-5 | 5 | 300 | 210 | 290 | 224 | 135 | 10 | ||
| SG-6 | 6 | 360 | 200 | 350 | 264 | 127 | 14 | ||
| SG-7 | 7 | 360 | 200 | 370 | 264 | 127 | 14 | ||
| SG-8 | 8 | 360 | 240 | 370 | 264 | 142 | 14 | ||
| SG-10 | 10 | 420 | 240 | 420 | 315 | 150 | 12.5 | ||
| SG-12 | 12 | 420 | 240 | 420 | 315 | 150 | 12.5 | ||
| SG-15 | 15 | 420 | 280 | 420 | 315 | 160 | 12.5 | ||
| SG-20 | 20 | 480 | 260 | 450 | 360 | 150 | 12.5 | ||
| SG-26 | 26 | 480 | 270 | 450 | 360 | 180 | 12.5 | ||
| SG-30 | 30 | 480 | 270 | 450 | 360 | 200 | 12.5 | ||
| SG-40 | 40 | 540 | 300 | 450 | 360 | 200 | 12.5 | ||
| SG-45 | 45 | 540 | 300 | 500 | 360 | 200 | 12.5 | ||
| SG-50 | 50 | 600 | 350 | 560 | 450 | 210 | 12.5 | ||
| SG-60 | 60 | 600 | 350 | 560 | 450 | 210 | 15 | ||
| SG-80 | 80 | 660 | 380 | 660 | 550 | 240 | 15 | ||
| SG-100 | 100 | 660 | 380 | 660 | 550 | 240 | 15 | ||
Notiz
1. Für Leistungen über 100 kVA werden die Außenmaße und Einbaumaße speziell angefertigt. Bitte konsultieren Sie für die Bestellung.
2. Die oben genannten Außenmaße und Einbaumaße stehen dem Kunden frei. Wenn der Installationsraum des Kunden begrenzt ist, können wir ihn entsprechend den Kundenbedürfnissen gestalten.
3. Bei den oben genannten Abmessungen handelt es sich um herkömmliche Abmessungen. Wenn der Ausgangsstrom des Transformators über 250 A liegt, handelt es sich um einen großen Stromwandler, der separat ausgelegt werden muss. Die Außenmaße und Einbaumaße werden unterschiedlich sein.
1. Für Leistungen über 100 kVA werden die Außenmaße und Einbaumaße speziell angefertigt. Bitte konsultieren Sie für die Bestellung.
2. Die oben genannten Außenmaße und Einbaumaße stehen dem Kunden frei. Wenn der Installationsraum des Kunden begrenzt ist, können wir ihn entsprechend den Kundenbedürfnissen gestalten.
3. Bei den oben genannten Abmessungen handelt es sich um herkömmliche Abmessungen. Wenn der Ausgangsstrom des Transformators über 250 A liegt, handelt es sich um einen großen Stromwandler, der separat ausgelegt werden muss. Die Außenmaße und Einbaumaße werden unterschiedlich sein.
 | Dreiphasen-Trockentransformator (Servotransformator) der JSG-Serie |
| Zertifizierung: CE, Rohs | |
| IP-CODE: IP20 | |
| Isolierung: Klasse B |
Wir verwenden hochwertige Materialien und fortschrittliche Prozesstechnologie, um Dreiphasentransformatoren zwischen 160 VA und 10 KVA herzustellen. Die dreiphasigen Trockentransformatoren der JSG-Serie sind die neuesten Transformatoren, die unser Unternehmen für CNC-Systeme entwickelt hat und die auf ähnlichen Produkten von Siemens basieren. Insbesondere bei den dreiphasigen Trockentransformatoren zwischen 160 VA und 10 KVA wurden die Einbaumaße des Produktauftritts standardisiert, was bei der Siemens 4AP-Serie üblich ist. Die Produkte entsprechen internationalen Standards wie VDE0550, IEC439, JB5555 und GB5226.
Die dreiphasigen Trockentransformatoren der JSG-Serie werden häufig in verschiedenen dreiphasigen Stromversorgungsfällen mit Wechselstrom 50/60 Hz und Eingangs- und Ausgangsspannungen von nicht mehr als 1120 V eingesetzt.
Die verschiedenen Eingangs- und Ausgangsspannungen, Anschlussgruppen, die Anzahl und Position der Einstellabgriffe (im Allgemeinen ±5 %), die Verteilung der Wicklungskapazität, die Konfiguration der sekundären Einphasenwicklungen, die Verwendung von Gleichrichterschaltungen und ob eine erforderlich ist Gehäuse usw. können sorgfältig nach den Anforderungen des Benutzers entworfen und hergestellt werden.
Die dreiphasigen Trockentransformatoren der JSG-Serie werden häufig in verschiedenen dreiphasigen Stromversorgungsfällen mit Wechselstrom 50/60 Hz und Eingangs- und Ausgangsspannungen von nicht mehr als 1120 V eingesetzt.
Die verschiedenen Eingangs- und Ausgangsspannungen, Anschlussgruppen, die Anzahl und Position der Einstellabgriffe (im Allgemeinen ±5 %), die Verteilung der Wicklungskapazität, die Konfiguration der sekundären Einphasenwicklungen, die Verwendung von Gleichrichterschaltungen und ob eine erforderlich ist Gehäuse usw. können sorgfältig nach den Anforderungen des Benutzers entworfen und hergestellt werden.

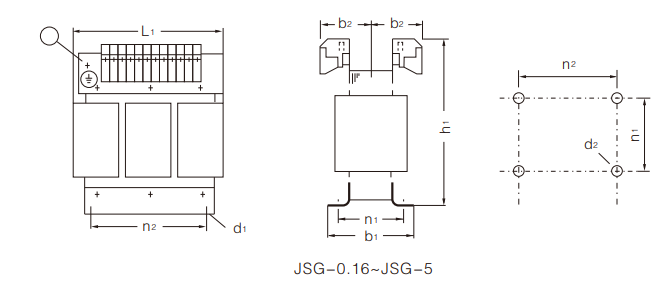

Form und Einbaumaße
Technische Parameter
| Modell | KVA | b1 max | b2 max | d1 | d2 | h1 max | L1 max | n1 | n2 |
| JSG-0.16 | 0,16 | 64 | 50 | 5*8 | M4 | 140 | 122 | 49 | 90 |
| JSG-2.25 | 2,25 | 67 | 48 | 6*12 | M5 | 162 | 156 | 49 | 113 |
| JSG-0.4 | 0,4 | 82 | 56 | 6*12 | M5 | 162 | 156 | 64 | 113 |
| JSG-0,63 | 0,63 | 76 | 51 | 7,4*13 | M6 | 187 | 181 | 56 | 136 |
| JSG-1 | 1 | 97 | 61 | 7,4*13 | M6 | 187 | 181 | 76 | 136 |
| JSG-1.6 | 1.6 | 115 | 98 | 7,4*13 | M6 | 214 | 229 | 94 | 170 |
| JSG-2.5 | 2.5 | 133 | 102 | 10*18 | M8 | 241 | 264 | 114 | 200 |
| JSG-4 | 4 | 148 | 104 | 10*18 | M8 | 250 | 300 | 118 | 224 |
| JSG-6.3 | 6.3 | 155 | 129 | 10*18 | M8 | 320 | 360 | 127 | 264 |
| JSG-8 | 8 | 170 | 134 | 12*20 | M10 | 380 | 420 | 120 | 315 |
| JSG-10 | 10 | 170 | 134 | 12*20 | M10 | 380 | 420 | 120 | 315 |
Dreiphasen-Trockentransformatoren (auch Trockentransformatoren, Trockenverteilungstransformatoren, harzisolierte Transformatoren, Epoxidharzgusstransformatoren und ölfreie Transformatoren genannt) sind wichtige Leistungsgeräte, die nach dem Prinzip der elektromagnetischen Induktion arbeiten. Wenn dreiphasiger Wechselstrom durch die Primärwicklung fließt, wird das erzeugte magnetische Wechselfeld über den Eisenkern mit der Sekundärwicklung gekoppelt, wodurch die entsprechende dreiphasige Spannung induziert wird, wodurch die Spannungsanstiegs- und -abfallumwandlung realisiert wird, die häufig verwendet wird Industrie- und Gewerbeumgebungen.
Strukturelle Zusammensetzung
1. Körper (einschließlich Eisenkern, Wicklung, Isolierung)
2. Transformatoröl
3. Öltank
4. Kühlgerät
5. Spannungsregelgerät
6. Schutzvorrichtung (Luftentfeuchter, Sicherheitsluftweg, Gasrelais, Öllagerschrank und Temperaturmessgerät usw.)
7. Auslassbuchse
1. Körper (einschließlich Eisenkern, Wicklung, Isolierung)
2. Transformatoröl
3. Öltank
4. Kühlgerät
5. Spannungsregelgerät
6. Schutzvorrichtung (Luftentfeuchter, Sicherheitsluftweg, Gasrelais, Öllagerschrank und Temperaturmessgerät usw.)
7. Auslassbuchse
Vorteile eines dreiphasigen Trockentransformators
1. Hohe Sicherheit.
Dreiphasen-Trockentransformatoren verwenden kein Öl und kein brennbares Harz, was die Brand- und Explosionsgefahr verringert und während des Betriebs keine Möglichkeit einer Teilentladung und „Risse“ besteht.
2. Hohe Zuverlässigkeit.
Dreiphasen-Trockentransformatoren verwenden kein Öl und kein brennbares Harz, was die Brand- und Explosionsgefahr verringert und während des Betriebs keine Möglichkeit einer Teilentladung und „Risse“ besteht.
2. Hohe Zuverlässigkeit.
Die Spulen bestehen aus NOMEX-Isoliermaterial und werden mit VPI-Vakuumdruckgeräten mehrfach mit lösungsmittelfreier Imprägnierfarbe der H-Klasse imprägniert und durch mehrfaches Hochtemperaturbacken ausgehärtet. Das Produkt ist H-Klasse (180 Grad Celsius) und das Hauptisolationsmaterial ist C-Klasse (220 Grad Celsius) mit starker Überlastfähigkeit und guter Kurzschlussfestigkeit. Bei guter Belüftung ist ein Überlastbetrieb von 20 % zulässig.
3. Energieeinsparung und Umweltschutz.
Nach Ablauf der Produktlebensdauer können Stahl, Eisen und andere Materialien problemlos recycelt werden. das gesamte verwendete NOMEX-Papier setzt beim Verbrennen keine giftigen Substanzen frei; andere Isoliermaterialien können abgebaut werden und belasten die Umwelt nicht; das Produkt ist verlustarm und energiesparend; geräuscharm und flexibles Design.
4. Einfache Wartung: Das Öl muss nicht regelmäßig überprüft und gewechselt werden, was die Wartungskosten erheblich senkt.
5. Feuchtigkeitsbeständigkeit: Geeignet für Umgebungen mit hoher Luftfeuchtigkeit, nicht leicht durch Feuchtigkeit beeinträchtigt.
3. Energieeinsparung und Umweltschutz.
Nach Ablauf der Produktlebensdauer können Stahl, Eisen und andere Materialien problemlos recycelt werden. das gesamte verwendete NOMEX-Papier setzt beim Verbrennen keine giftigen Substanzen frei; andere Isoliermaterialien können abgebaut werden und belasten die Umwelt nicht; das Produkt ist verlustarm und energiesparend; geräuscharm und flexibles Design.
4. Einfache Wartung: Das Öl muss nicht regelmäßig überprüft und gewechselt werden, was die Wartungskosten erheblich senkt.
5. Feuchtigkeitsbeständigkeit: Geeignet für Umgebungen mit hoher Luftfeuchtigkeit, nicht leicht durch Feuchtigkeit beeinträchtigt.
