Model No: SG
Transformateur triphasé de type sec
50/60 Hz 380-1120 V CE ROHS Prise en charge de la personnalisation
Quantité :
Subscribe to our Newsletter

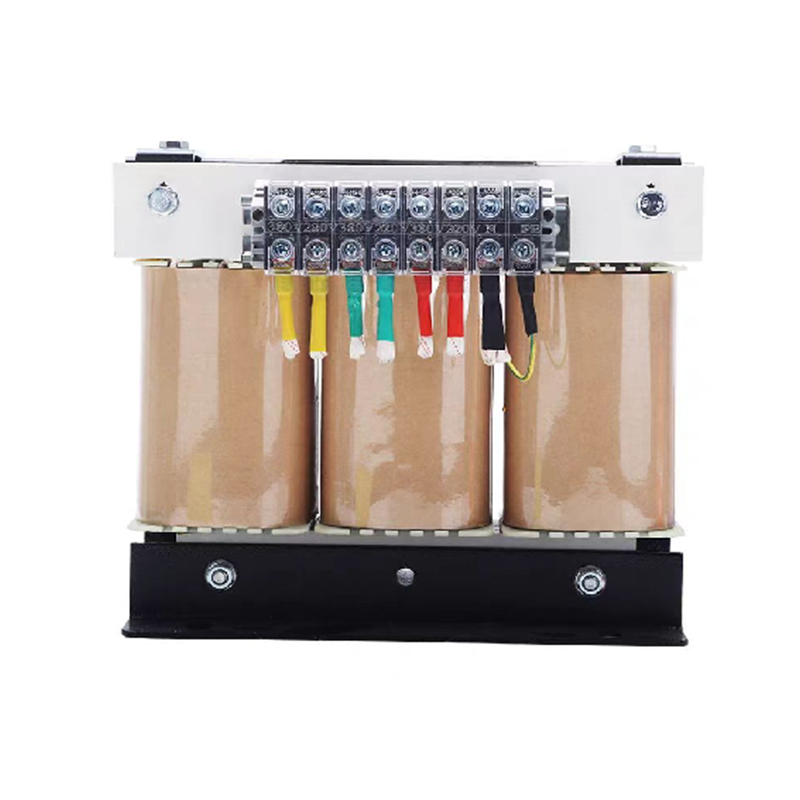

 | Transformateur de type sec triphasé basse tension série SG | |
Certification : CE, Rohs | Capacité : 0,5-100KVA | |
| CODE IP : IP20 | Tension d'entrée : 660 et 380 V | |
| Isolation : classe B/F/H | Mode de connexion : Y ou Delta |
Les transformateurs secs triphasés basse tension de la série SG sont largement utilisés dans les entreprises industrielles et minières, les machines-outils CNC, les centres d'usinage, divers types de machines, les centrales électriques, les aéroports et autres lieux ayant des exigences élevées en matière de sécurité et de protection contre l'incendie, pour la conversion de puissance, l'éclairage. , alimentation et alimentation du redresseur.

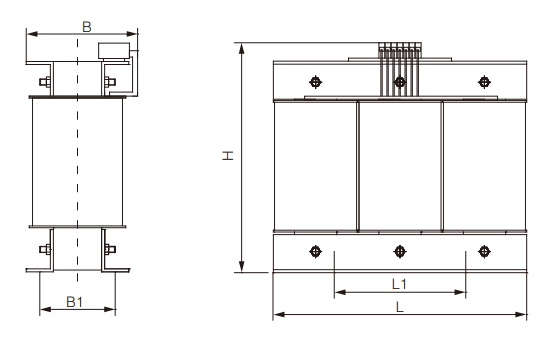

Forme et dimensions d'installation
Paramètres techniques
| Modèle | KVA | Saisir tension | Groupe | Taille du contour | Dimensions d'installation | Diamètre du trou | |||
| L | B | H | L1 | B1 | |||||
| SG-2.5 | 2.5 | 380/660V | Y ou Delta | 270 | 180 | 260 | 200 | 114 | dix |
| SG-3 | 3 | 270 | 190 | 260 | 200 | 124 | dix | ||
| SG-4 | 4 | 300 | 190 | 290 | 224 | 120 | dix | ||
| SG-5 | 5 | 300 | 210 | 290 | 224 | 135 | dix | ||
| SG-6 | 6 | 360 | 200 | 350 | 264 | 127 | 14 | ||
| SG-7 | 7 | 360 | 200 | 370 | 264 | 127 | 14 | ||
| SG-8 | 8 | 360 | 240 | 370 | 264 | 142 | 14 | ||
| SG-10 | dix | 420 | 240 | 420 | 315 | 150 | 12,5 | ||
| SG-12 | 12 | 420 | 240 | 420 | 315 | 150 | 12,5 | ||
| SG-15 | 15 | 420 | 280 | 420 | 315 | 160 | 12,5 | ||
| SG-20 | 20 | 480 | 260 | 450 | 360 | 150 | 12,5 | ||
| SG-26 | 26 | 480 | 270 | 450 | 360 | 180 | 12,5 | ||
| SG-30 | 30 | 480 | 270 | 450 | 360 | 200 | 12,5 | ||
| SG-40 | 40 | 540 | 300 | 450 | 360 | 200 | 12,5 | ||
| SG-45 | 45 | 540 | 300 | 500 | 360 | 200 | 12,5 | ||
| SG-50 | 50 | 600 | 350 | 560 | 450 | 210 | 12,5 | ||
| SG-60 | 60 | 600 | 350 | 560 | 450 | 210 | 15 | ||
| SG-80 | 80 | 660 | 380 | 660 | 550 | 240 | 15 | ||
| SG-100 | 100 | 660 | 380 | 660 | 550 | 240 | 15 | ||
Note
1. Pour une capacité supérieure à 100KVA, les dimensions extérieures et les dimensions d'installation sont spécialement conçues. Veuillez nous consulter pour commander.
2. Les dimensions externes et les dimensions d'installation ci-dessus sont à la disposition des clients. Si le client est limité par l'espace d'installation, nous pouvons le concevoir en fonction de ses besoins.
3. Les dimensions ci-dessus sont conventionnelles. Si le courant de sortie du transformateur est supérieur à 250 A, il s'agit d'un transformateur de courant important et doit être conçu séparément. Les dimensions extérieures et les dimensions d'installation seront différentes.
1. Pour une capacité supérieure à 100KVA, les dimensions extérieures et les dimensions d'installation sont spécialement conçues. Veuillez nous consulter pour commander.
2. Les dimensions externes et les dimensions d'installation ci-dessus sont à la disposition des clients. Si le client est limité par l'espace d'installation, nous pouvons le concevoir en fonction de ses besoins.
3. Les dimensions ci-dessus sont conventionnelles. Si le courant de sortie du transformateur est supérieur à 250 A, il s'agit d'un transformateur de courant important et doit être conçu séparément. Les dimensions extérieures et les dimensions d'installation seront différentes.

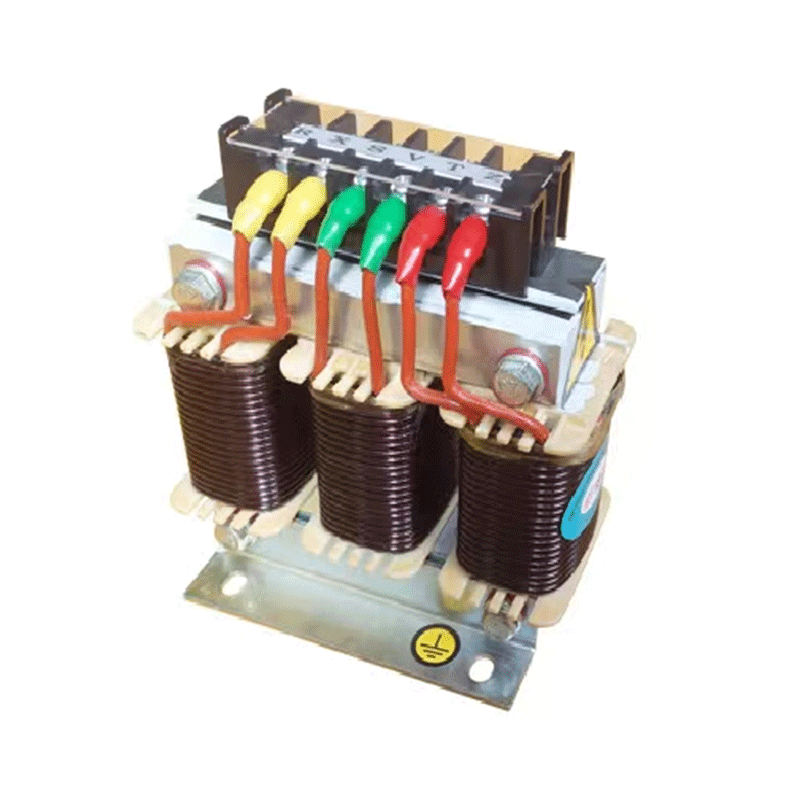

 | Transformateur sec triphasé série JSG (servotransformateur) |
| Certification : CE, Rohs | |
| CODE IP : IP20 | |
| Isolation : classe B |
Nous utilisons des matériaux de haute qualité et une technologie de processus avancée pour produire des transformateurs triphasés entre 160 VA et 10 KVA. Les transformateurs secs triphasés de la série JSG sont les derniers transformateurs développés par notre société pour les systèmes CNC basés sur des produits similaires de Siemens. En particulier pour les transformateurs triphasés de type sec entre 160 VA et 10 KVA, les dimensions d'installation de l'apparence du produit ont été standardisées, ce qui est commun à la série Siemens 4AP. Les produits sont conformes aux normes internationales telles que VDE0550, IEC439, JB5555 et GB5226.
Les transformateurs secs triphasés de la série JSG sont largement utilisés dans diverses occasions d'alimentation triphasée avec CA 50/60 Hz et des tensions d'entrée et de sortie ne dépassant pas 1 120 V.
Les différentes tensions d'entrée et de sortie, les groupes de connexion, le nombre et la position des prises de réglage (généralement ±5%), la répartition de la capacité des enroulements, la configuration des enroulements secondaires monophasés, l'utilisation de circuits redresseurs et l'opportunité d'exiger un le boîtier, etc., peuvent tous être soigneusement conçus et fabriqués selon les exigences de l'utilisateur.
Les transformateurs secs triphasés de la série JSG sont largement utilisés dans diverses occasions d'alimentation triphasée avec CA 50/60 Hz et des tensions d'entrée et de sortie ne dépassant pas 1 120 V.
Les différentes tensions d'entrée et de sortie, les groupes de connexion, le nombre et la position des prises de réglage (généralement ±5%), la répartition de la capacité des enroulements, la configuration des enroulements secondaires monophasés, l'utilisation de circuits redresseurs et l'opportunité d'exiger un le boîtier, etc., peuvent tous être soigneusement conçus et fabriqués selon les exigences de l'utilisateur.

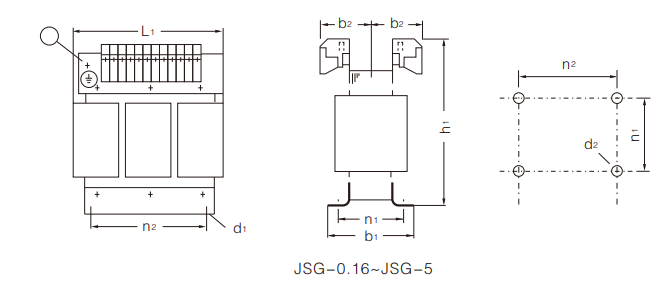

Forme et dimensions d'installation
Paramètres techniques
| Modèle | KVA | b1 maximum | b2 maximum | d1 | d2 | h1 maximum | L1 maximum | n1 | n2 |
| JSG-0.16 | 0,16 | 64 | 50 | 5*8 | M4 | 140 | 122 | 49 | 90 |
| JSG-2.25 | 2.25 | 67 | 48 | 6*12 | M5 | 162 | 156 | 49 | 113 |
| JSG-0.4 | 0,4 | 82 | 56 | 6*12 | M5 | 162 | 156 | 64 | 113 |
| JSG-0.63 | 0,63 | 76 | 51 | 7,4*13 | M6 | 187 | 181 | 56 | 136 |
| JSG-1 | 1 | 97 | 61 | 7,4*13 | M6 | 187 | 181 | 76 | 136 |
| JSG-1.6 | 1.6 | 115 | 98 | 7,4*13 | M6 | 214 | 229 | 94 | 170 |
| JSG-2.5 | 2.5 | 133 | 102 | 10*18 | M8 | 241 | 264 | 114 | 200 |
| JSG-4 | 4 | 148 | 104 | 10*18 | M8 | 250 | 300 | 118 | 224 |
| JSG-6.3 | 6.3 | 155 | 129 | 10*18 | M8 | 320 | 360 | 127 | 264 |
| JSG-8 | 8 | 170 | 134 | 12*20 | M10 | 380 | 420 | 120 | 315 |
| JSG-10 | dix | 170 | 134 | 12*20 | M10 | 380 | 420 | 120 | 315 |
DOREXS offre plustransformateur triphasé de type secoptions, s'il vous plaîtContactez-nouspour un devis.
Le transformateur triphasé de type sec (également appelé transformateur de type sec, transformateur de distribution de type sec, transformateur isolé en résine, transformateur moulé en résine époxy, transformateur sans huile) est un équipement électrique important qui fonctionne sur le principe de l'induction électromagnétique. Lorsque le courant alternatif triphasé circule à travers l'enroulement primaire, le champ magnétique alternatif généré est couplé à l'enroulement secondaire à travers le noyau de fer, induisant la tension triphasée correspondante, réalisant ainsi la conversion de montée et de chute de tension, largement utilisée dans environnements industriels et commerciaux.
Composition structurelle
1. Corps (y compris noyau de fer, enroulement, isolation)
2. Huile de transformateur
3. Réservoir d'huile
4. Dispositif de refroidissement
5. Dispositif de régulation de tension
6. Dispositif de protection (déshumidificateur, voies respiratoires de sécurité, relais de gaz, armoire de stockage d'huile et appareil de mesure de température, etc.)
7. Douille de sortie
1. Corps (y compris noyau de fer, enroulement, isolation)
2. Huile de transformateur
3. Réservoir d'huile
4. Dispositif de refroidissement
5. Dispositif de régulation de tension
6. Dispositif de protection (déshumidificateur, voies respiratoires de sécurité, relais de gaz, armoire de stockage d'huile et appareil de mesure de température, etc.)
7. Douille de sortie
Avantages du transformateur triphasé de type sec
1. Haute sécurité.
Les transformateurs triphasés de type sec n'utilisent pas d'huile ni de résine inflammable, ce qui réduit le risque d'incendie et d'explosion, et il n'y a aucune possibilité de décharge partielle et de « fissuration » pendant le fonctionnement.
2. Haute fiabilité.
Les transformateurs triphasés de type sec n'utilisent pas d'huile ni de résine inflammable, ce qui réduit le risque d'incendie et d'explosion, et il n'y a aucune possibilité de décharge partielle et de « fissuration » pendant le fonctionnement.
2. Haute fiabilité.
Les bobines sont constituées d'un matériau isolant NOMEX et sont imprégnées plusieurs fois de peinture d'imprégnation sans solvant de classe H par un équipement sous pression sous vide VPI, et sont durcies plusieurs fois par cuisson à haute température. Le produit est de classe H (180 degrés Celsius) et le matériau d'isolation principal est de classe C (220 degrés Celsius), avec une forte capacité de surcharge et une bonne résistance aux courts-circuits. Sous une bonne ventilation, un fonctionnement en surcharge de 20 % est autorisé.
3. Économie d'énergie et protection de l'environnement.
Une fois la durée de vie du produit terminée, l’acier, le fer et d’autres matériaux sont faciles à recycler ; tout le papier NOMEX utilisé ne dégagera pas de substances toxiques lorsqu'il est brûlé ; d'autres matériaux isolants peuvent être dégradés et ne pollueront pas l'environnement ; le produit a une faible perte et une économie d'énergie ; conception à faible bruit et flexible.
4. Entretien simple : pas besoin de vérifier et de changer l'huile régulièrement, ce qui réduit considérablement les coûts de maintenance.
5. Résistance à l'humidité : convient aux environnements très humides, pas facilement affecté par l'humidité.
3. Économie d'énergie et protection de l'environnement.
Une fois la durée de vie du produit terminée, l’acier, le fer et d’autres matériaux sont faciles à recycler ; tout le papier NOMEX utilisé ne dégagera pas de substances toxiques lorsqu'il est brûlé ; d'autres matériaux isolants peuvent être dégradés et ne pollueront pas l'environnement ; le produit a une faible perte et une économie d'énergie ; conception à faible bruit et flexible.
4. Entretien simple : pas besoin de vérifier et de changer l'huile régulièrement, ce qui réduit considérablement les coûts de maintenance.
5. Résistance à l'humidité : convient aux environnements très humides, pas facilement affecté par l'humidité.
