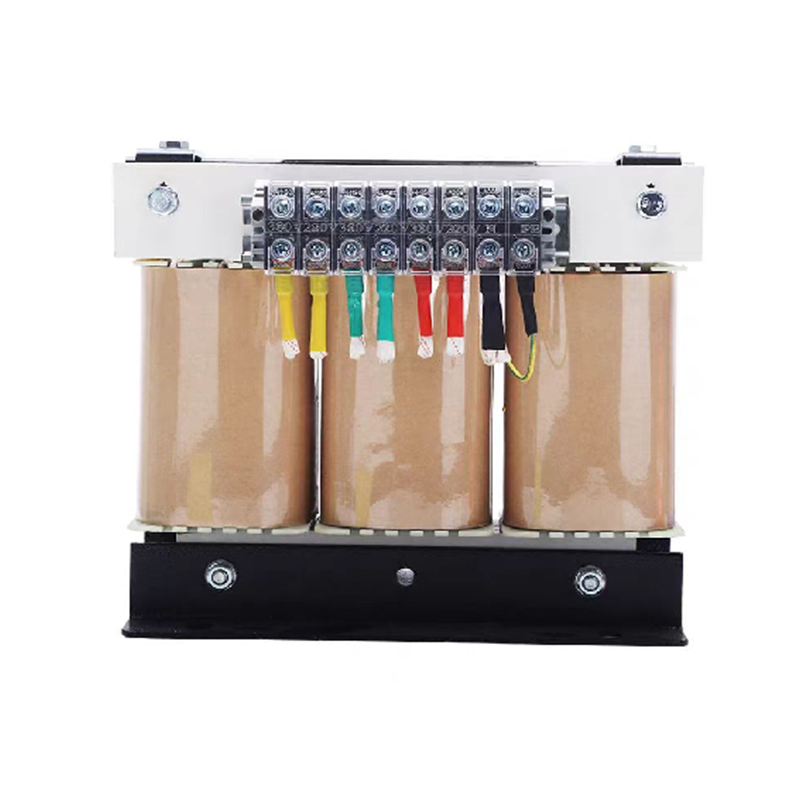

 | Transformador seco trifásico de bajo voltaje serie SG | |
Certificación: CE, Rohs | Capacidad: 0,5-100KVA | |
| CÓDIGO IP: IP20 | Tensión de entrada: 660 y 380 V | |
| Aislamiento: clase B/F/H | Forma de conexión: Y o Delta |
Los transformadores secos trifásicos de bajo voltaje de la serie SG se utilizan ampliamente en empresas industriales y mineras, máquinas herramienta CNC, centros de mecanizado, diversos tipos de maquinaria, plantas de energía, aeropuertos y otros lugares con altos requisitos de seguridad y protección contra incendios, para conversión de energía e iluminación. , fuente de alimentación y fuente de alimentación del rectificador.

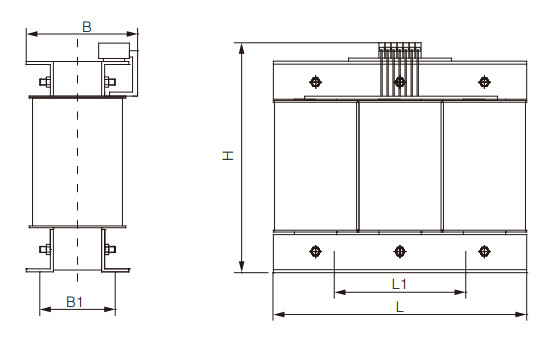

Forma y dimensiones de instalación
Parámetros técnicos
| Modelo | Kva | Aporte Voltaje | Grupo | Tamaño del contorno | Dimensiones de instalación | Diámetro del agujero | |||
| l | B | h | L1 | B1 | |||||
| SG-2.5 | 2.5 | 380/660V | Y o delta | 270 | 180 | 260 | 200 | 114 | 10 |
| SG-3 | 3 | 270 | 190 | 260 | 200 | 124 | 10 | ||
| SG-4 | 4 | 300 | 190 | 290 | 224 | 120 | 10 | ||
| SG-5 | 5 | 300 | 210 | 290 | 224 | 135 | 10 | ||
| SG-6 | 6 | 360 | 200 | 350 | 264 | 127 | 14 | ||
| SG-7 | 7 | 360 | 200 | 370 | 264 | 127 | 14 | ||
| SG-8 | 8 | 360 | 240 | 370 | 264 | 142 | 14 | ||
| SG-10 | 10 | 420 | 240 | 420 | 315 | 150 | 12.5 | ||
| SG-12 | 12 | 420 | 240 | 420 | 315 | 150 | 12.5 | ||
| SG-15 | 15 | 420 | 280 | 420 | 315 | 160 | 12.5 | ||
| SG-20 | 20 | 480 | 260 | 450 | 360 | 150 | 12.5 | ||
| SG-26 | 26 | 480 | 270 | 450 | 360 | 180 | 12.5 | ||
| SG-30 | 30 | 480 | 270 | 450 | 360 | 200 | 12.5 | ||
| SG-40 | 40 | 540 | 300 | 450 | 360 | 200 | 12.5 | ||
| SG-45 | 45 | 540 | 300 | 500 | 360 | 200 | 12.5 | ||
| SG-50 | 50 | 600 | 350 | 560 | 450 | 210 | 12.5 | ||
| SG-60 | 60 | 600 | 350 | 560 | 450 | 210 | 15 | ||
| SG-80 | 80 | 660 | 380 | 660 | 550 | 240 | 15 | ||
| SG-100 | 100 | 660 | 380 | 660 | 550 | 240 | 15 | ||
Nota
1. Para capacidades superiores a 100 KVA, las dimensiones externas y las dimensiones de instalación están hechas especialmente. Por favor consultar para realizar pedidos.
2. Las dimensiones externas y las dimensiones de instalación anteriores son para que las seleccione el cliente. Si el cliente está limitado por el espacio de instalación, podemos diseñarlo según las necesidades del cliente.
3. Las anteriores son dimensiones convencionales. Si la corriente de salida del transformador es superior a 250 A, es un transformador de corriente grande y debe diseñarse por separado. Las dimensiones externas y las dimensiones de instalación serán diferentes.
1. Para capacidades superiores a 100 KVA, las dimensiones externas y las dimensiones de instalación están hechas especialmente. Por favor consultar para realizar pedidos.
2. Las dimensiones externas y las dimensiones de instalación anteriores son para que las seleccione el cliente. Si el cliente está limitado por el espacio de instalación, podemos diseñarlo según las necesidades del cliente.
3. Las anteriores son dimensiones convencionales. Si la corriente de salida del transformador es superior a 250 A, es un transformador de corriente grande y debe diseñarse por separado. Las dimensiones externas y las dimensiones de instalación serán diferentes.

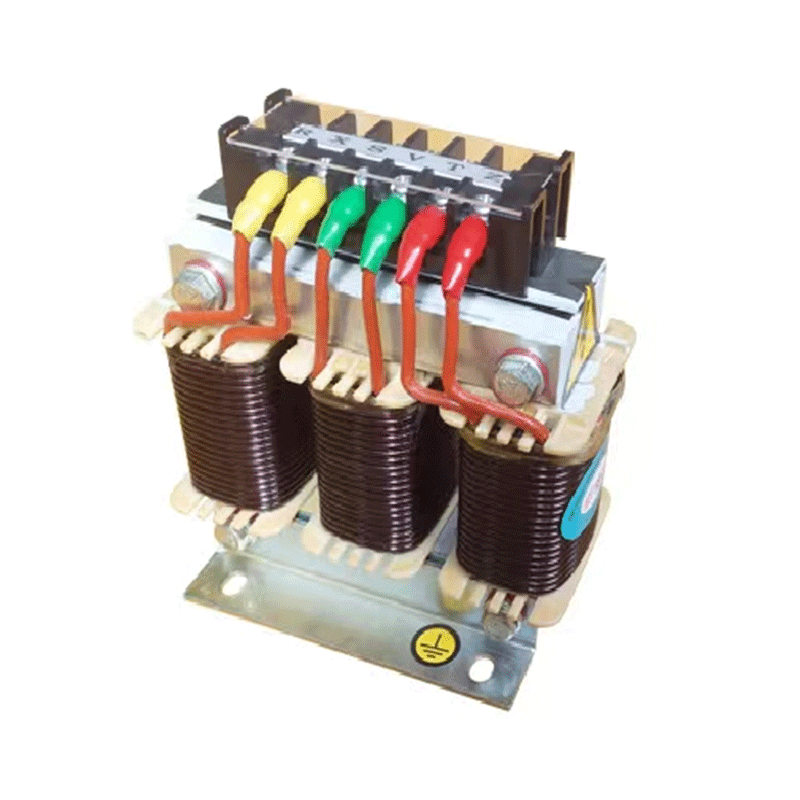

 | Transformador seco trifásico serie JSG (servotransformador) |
| Certificación: CE, Rohs | |
| CÓDIGO IP: IP20 | |
| Aislamiento: clase B |
Utilizamos materiales de alta calidad y tecnología de proceso avanzada para producir transformadores trifásicos entre 160VA y 10KVA. Los transformadores secos trifásicos de la serie JSG son los últimos transformadores desarrollados por nuestra empresa para sistemas CNC basados en productos similares de Siemens. Especialmente en los transformadores trifásicos de tipo seco entre 160VA y 10KVA, las dimensiones de instalación y la apariencia del producto se han estandarizado, lo cual es común con la serie Siemens 4AP. Los productos cumplen con estándares internacionales como VDE0550, IEC439, JB5555 y GB5226.
Los transformadores secos trifásicos de la serie JSG se utilizan ampliamente en diversas ocasiones de suministro de energía trifásica con CA 50/60 Hz y voltajes de entrada y salida que no superan los 1120 V.
Los distintos voltajes de entrada y salida, los grupos de conexión, el número y posición de las tomas de ajuste (generalmente ±5%), la distribución de la capacidad de los devanados, la configuración de los devanados secundarios monofásicos, el uso de circuitos rectificadores y si se requiere un la carcasa, etc., se pueden diseñar y fabricar cuidadosamente de acuerdo con los requisitos del usuario.
Los transformadores secos trifásicos de la serie JSG se utilizan ampliamente en diversas ocasiones de suministro de energía trifásica con CA 50/60 Hz y voltajes de entrada y salida que no superan los 1120 V.
Los distintos voltajes de entrada y salida, los grupos de conexión, el número y posición de las tomas de ajuste (generalmente ±5%), la distribución de la capacidad de los devanados, la configuración de los devanados secundarios monofásicos, el uso de circuitos rectificadores y si se requiere un la carcasa, etc., se pueden diseñar y fabricar cuidadosamente de acuerdo con los requisitos del usuario.

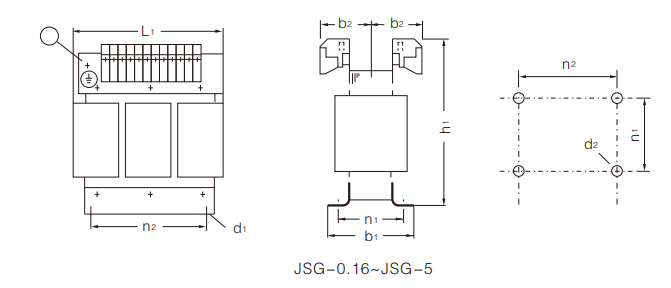

Forma y dimensiones de instalación
Parámetros técnicos
| Modelo | Kva | b1 máximo | b2 máximo | d1 | d2 | h1 máx. | L1 máx. | n1 | n2 |
| JSG-0.16 | 0,16 | 64 | 50 | 5*8 | M4 | 140 | 122 | 49 | 90 |
| JSG-2.25 | 2.25 | 67 | 48 | 6*12 | M5 | 162 | 156 | 49 | 113 |
| JSG-0.4 | 0,4 | 82 | 56 | 6*12 | M5 | 162 | 156 | 64 | 113 |
| JSG-0.63 | 0,63 | 76 | 51 | 7,4*13 | M6 | 187 | 181 | 56 | 136 |
| JSG-1 | 1 | 97 | 61 | 7,4*13 | M6 | 187 | 181 | 76 | 136 |
| JSG-1.6 | 1.6 | 115 | 98 | 7,4*13 | M6 | 214 | 229 | 94 | 170 |
| JSG-2.5 | 2.5 | 133 | 102 | 10*18 | M8 | 241 | 264 | 114 | 200 |
| JSG-4 | 4 | 148 | 104 | 10*18 | M8 | 250 | 300 | 118 | 224 |
| JSG-6.3 | 6.3 | 155 | 129 | 10*18 | M8 | 320 | 360 | 127 | 264 |
| JSG-8 | 8 | 170 | 134 | 12*20 | M10 | 380 | 420 | 120 | 315 |
| JSG-10 | 10 | 170 | 134 | 12*20 | M10 | 380 | 420 | 120 | 315 |
El transformador trifásico de tipo seco (también llamado transformador de tipo seco, transformador de distribución de tipo seco, transformador aislado con resina, transformador fundido con resina epoxi, transformador sin aceite) es un equipo de energía importante que funciona según el principio de inducción electromagnética. Cuando la corriente alterna trifásica fluye a través del devanado primario, el campo magnético alterno generado se acopla al devanado secundario a través del núcleo de hierro, induciendo el voltaje trifásico correspondiente, logrando así la conversión de aumento y caída de voltaje, que se usa ampliamente en entornos industriales y comerciales.
Composición estructural
1. Cuerpo (incluido núcleo de hierro, devanado, aislamiento)
2. Aceite de transformador
3. Tanque de aceite
4. Dispositivo de enfriamiento
5. Dispositivo regulador de voltaje
6. Dispositivo de protección (deshumidificador, vía aérea de seguridad, relé de gas, gabinete de almacenamiento de aceite y dispositivo de medición de temperatura, etc.)
7. Casquillo de salida
1. Cuerpo (incluido núcleo de hierro, devanado, aislamiento)
2. Aceite de transformador
3. Tanque de aceite
4. Dispositivo de enfriamiento
5. Dispositivo regulador de voltaje
6. Dispositivo de protección (deshumidificador, vía aérea de seguridad, relé de gas, gabinete de almacenamiento de aceite y dispositivo de medición de temperatura, etc.)
7. Casquillo de salida
Ventajas del transformador seco trifásico.
1. Alta seguridad.
Los transformadores trifásicos de tipo seco no utilizan aceite ni resina inflamable, lo que reduce el riesgo de incendio y explosión, y no hay posibilidad de descarga parcial y"agrietamiento"durante la operación.
2. Alta confiabilidad.
Los transformadores trifásicos de tipo seco no utilizan aceite ni resina inflamable, lo que reduce el riesgo de incendio y explosión, y no hay posibilidad de descarga parcial y"agrietamiento"durante la operación.
2. Alta confiabilidad.
Las bobinas están hechas de material aislante NOMEX y se impregnan con pintura de impregnación sin disolventes de clase H varias veces mediante un equipo de presión de vacío VPI y se curan mediante horneado a alta temperatura varias veces. El producto es de clase H (180 grados Celsius) y el material aislante principal es de clase C (220 grados Celsius), con una gran capacidad de sobrecarga y buena resistencia a cortocircuitos. Con buena ventilación, se permite un funcionamiento con sobrecarga del 20%.
3. Ahorro de energía y protección del medio ambiente.
Una vez finalizada la vida útil del producto, el acero, el hierro y otros materiales son fáciles de reciclar; todo el papel NOMEX utilizado no liberará sustancias tóxicas cuando se queme; otros materiales aislantes pueden degradarse y no contaminarán el medio ambiente; el producto tiene bajas pérdidas y ahorro de energía; diseño flexible y de poco ruido.
4. Mantenimiento sencillo: no es necesario comprobar ni cambiar el aceite con regularidad, lo que reduce considerablemente los costes de mantenimiento.
5. Resistencia a la humedad: adecuado para ambientes de alta humedad, no se ve afectado fácilmente por la humedad.
3. Ahorro de energía y protección del medio ambiente.
Una vez finalizada la vida útil del producto, el acero, el hierro y otros materiales son fáciles de reciclar; todo el papel NOMEX utilizado no liberará sustancias tóxicas cuando se queme; otros materiales aislantes pueden degradarse y no contaminarán el medio ambiente; el producto tiene bajas pérdidas y ahorro de energía; diseño flexible y de poco ruido.
4. Mantenimiento sencillo: no es necesario comprobar ni cambiar el aceite con regularidad, lo que reduce considerablemente los costes de mantenimiento.
5. Resistencia a la humedad: adecuado para ambientes de alta humedad, no se ve afectado fácilmente por la humedad.
