Model No: SG
Трехфазный трансформатор сухого типа
50/60 Гц, 380–1120 В, CE, ROHS, поддержка настройки
количество :
Subscribe to our Newsletter

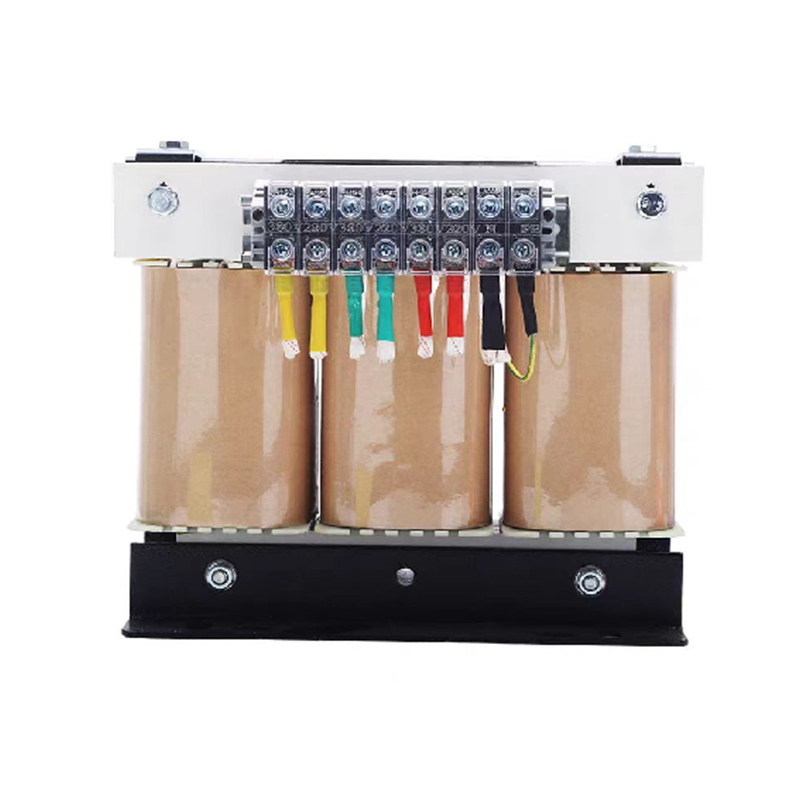

 | Трехфазный трансформатор сухого типа низкого напряжения серии SG | |
Сертификация: CE、Rohs | Мощность: 0,5-100 кВА | |
| IP-КОД: IP20 | Входное напряжение: 660 и 380 В. | |
| Изоляция: класс B/F/H | Способ подключения: Y или Delta. |
Низковольтные трехфазные сухие трансформаторы серии SG широко используются на промышленных и горнодобывающих предприятиях, станках с ЧПУ, обрабатывающих центрах, различных типах машин, электростанциях, аэропортах и других местах с высокими требованиями безопасности и противопожарной защиты, для преобразования энергии, освещения. , источник питания и источник питания выпрямителя.

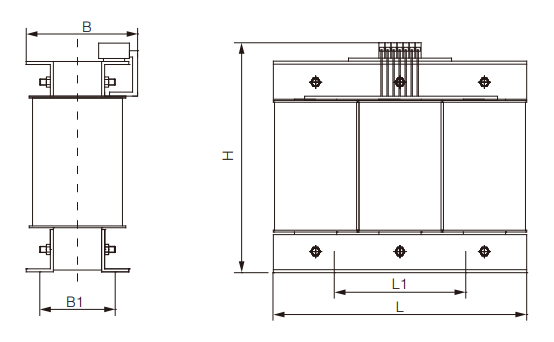

Форма и установочные размеры
Технические параметры
| Модель | КВА | Вход Напряжение | Группа | Размер контура | Установочные размеры | Диаметр отверстия | |||
| л | Б | ЧАС | Л1 | Б1 | |||||
| СГ-2,5 | 2,5 | 380/660В | Y или Дельта | 270 | 180 | 260 | 200 | 114 | 10 |
| СГ-3 | 3 | 270 | 190 | 260 | 200 | 124 | 10 | ||
| СГ-4 | 4 | 300 | 190 | 290 | 224 | 120 | 10 | ||
| СГ-5 | 5 | 300 | 210 | 290 | 224 | 135 | 10 | ||
| СГ-6 | 6 | 360 | 200 | 350 | 264 | 127 | 14 | ||
| СГ-7 | 7 | 360 | 200 | 370 | 264 | 127 | 14 | ||
| СГ-8 | 8 | 360 | 240 | 370 | 264 | 142 | 14 | ||
| СГ-10 | 10 | 420 | 240 | 420 | 315 | 150 | 12,5 | ||
| СГ-12 | 12 | 420 | 240 | 420 | 315 | 150 | 12,5 | ||
| СГ-15 | 15 | 420 | 280 | 420 | 315 | 160 | 12,5 | ||
| СГ-20 | 20 | 480 | 260 | 450 | 360 | 150 | 12,5 | ||
| СГ-26 | 26 | 480 | 270 | 450 | 360 | 180 | 12,5 | ||
| СГ-30 | 30 | 480 | 270 | 450 | 360 | 200 | 12,5 | ||
| СГ-40 | 40 | 540 | 300 | 450 | 360 | 200 | 12,5 | ||
| СГ-45 | 45 | 540 | 300 | 500 | 360 | 200 | 12,5 | ||
| СГ-50 | 50 | 600 | 350 | 560 | 450 | 210 | 12,5 | ||
| СГ-60 | 60 | 600 | 350 | 560 | 450 | 210 | 15 | ||
| СГ-80 | 80 | 660 | 380 | 660 | 550 | 240 | 15 | ||
| СГ-100 | 100 | 660 | 380 | 660 | 550 | 240 | 15 | ||
Примечание
1. Для мощности выше 100 кВА внешние размеры и установочные размеры изготавливаются специально. Пожалуйста, проконсультируйтесь для заказа.
2. Вышеуказанные внешние размеры и установочные размеры доступны для выбора клиентам. Если клиент ограничен в пространстве для установки, мы можем спроектировать его в соответствии с потребностями клиента.
3. Вышеуказанные размеры являются обычными. Если выходной ток трансформатора превышает 250 А, это большой трансформатор тока, и его необходимо проектировать отдельно. Внешние размеры и установочные размеры будут разными.
1. Для мощности выше 100 кВА внешние размеры и установочные размеры изготавливаются специально. Пожалуйста, проконсультируйтесь для заказа.
2. Вышеуказанные внешние размеры и установочные размеры доступны для выбора клиентам. Если клиент ограничен в пространстве для установки, мы можем спроектировать его в соответствии с потребностями клиента.
3. Вышеуказанные размеры являются обычными. Если выходной ток трансформатора превышает 250 А, это большой трансформатор тока, и его необходимо проектировать отдельно. Внешние размеры и установочные размеры будут разными.

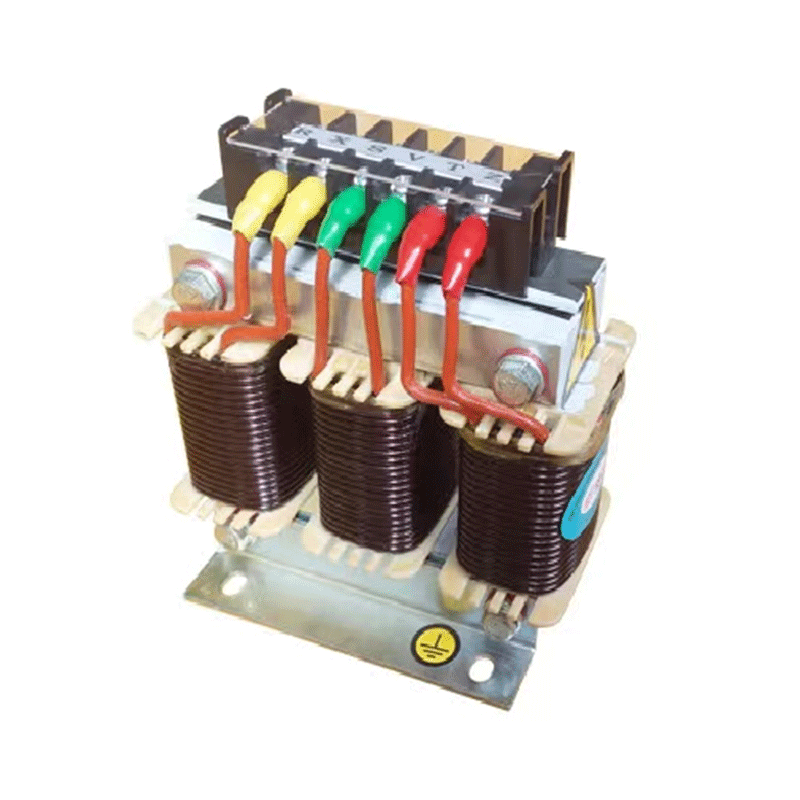

 | Трехфазный трансформатор сухого типа серии JSG (сервотрансформатор) |
| Сертификация: CE、Rohs | |
| IP-КОД: IP20 | |
| Изоляция: класс Б |
Мы используем высококачественные материалы и передовые технологии для производства трехфазных трансформаторов мощностью от 160 ВА до 10 кВА. Трехфазные сухие трансформаторы серии JSG — новейшие трансформаторы, разработанные нашей компанией для систем ЧПУ на базе аналогичной продукции Siemens. Монтажные размеры и внешний вид продукта стандартизированы, что характерно для серии Siemens 4AP, особенно для трехфазных сухих трансформаторов мощностью от 160 ВА до 10 кВА. Продукты соответствуют международным стандартам, таким как VDE0550, IEC439, JB5555 и GB5226.
Трехфазные сухие трансформаторы серии JSG широко используются в различных трехфазных источниках питания с частотой переменного тока 50/60 Гц и входным и выходным напряжением, не превышающим 1120 В.
Различные входные и выходные напряжения, группы соединений, количество и положение регулировочных отводов (обычно ±5%), распределение мощности обмоток, конфигурация вторичных однофазных обмоток, использование выпрямительных цепей и необходимость корпус и т. д. могут быть тщательно спроектированы и изготовлены в соответствии с требованиями пользователя.
Трехфазные сухие трансформаторы серии JSG широко используются в различных трехфазных источниках питания с частотой переменного тока 50/60 Гц и входным и выходным напряжением, не превышающим 1120 В.
Различные входные и выходные напряжения, группы соединений, количество и положение регулировочных отводов (обычно ±5%), распределение мощности обмоток, конфигурация вторичных однофазных обмоток, использование выпрямительных цепей и необходимость корпус и т. д. могут быть тщательно спроектированы и изготовлены в соответствии с требованиями пользователя.
Форма и установочные размеры
Технические параметры
| Модель | КВА | б1 макс | б2 макс | d1 | d2 | ч1 макс | L1 макс. | n1 | n2 |
| ИСГ-0,16 | 0,16 | 64 | 50 | 5*8 | М4 | 140 | 122 | 49 | 90 |
| JSG-2.25 | 2,25 | 67 | 48 | 6*12 | М5 | 162 | 156 | 49 | 113 |
| ИСГ-0,4 | 0,4 | 82 | 56 | 6*12 | М5 | 162 | 156 | 64 | 113 |
| JSG-0,63 | 0,63 | 76 | 51 | 7,4*13 | М6 | 187 | 181 | 56 | 136 |
| ИСГ-1 | 1 | 97 | 61 | 7,4*13 | М6 | 187 | 181 | 76 | 136 |
| ИСГ-1.6 | 1,6 | 115 | 98 | 7,4*13 | М6 | 214 | 229 | 94 | 170 |
| ИСГ-2,5 | 2,5 | 133 | 102 | 10*18 | М8 | 241 | 264 | 114 | 200 |
| ИСГ-4 | 4 | 148 | 104 | 10*18 | М8 | 250 | 300 | 118 | 224 |
| ИСГ-6.3 | 6.3 | 155 | 129 | 10*18 | М8 | 320 | 360 | 127 | 264 |
| ИСГ-8 | 8 | 170 | 134 | 12*20 | М10 | 380 | 420 | 120 | 315 |
| ИСГ-10 | 10 | 170 | 134 | 12*20 | М10 | 380 | 420 | 120 | 315 |
DOREXS предлагает большетрехфазный трансформатор сухого типаварианты, пожалуйстасвязаться с намидля цитаты.
Трехфазный трансформатор сухого типа (также называемый сухим трансформатором, распределительным трансформатором сухого типа, трансформатором с изоляцией из смолы, трансформатором с литьем из эпоксидной смолы, безмасляным трансформатором) является важным силовым оборудованием, работающим по принципу электромагнитной индукции. Когда трехфазный переменный ток протекает через первичную обмотку, генерируемое переменное магнитное поле соединяется со вторичной обмоткой через железный сердечник, индуцируя соответствующее трехфазное напряжение, тем самым реализуя преобразование повышения и понижения напряжения, которое широко используется в промышленной и коммерческой среде.
Структурная композиция
1. Корпус (включая железный сердечник, обмотку, изоляцию)
2. Трансформаторное масло
3. Масляный бак
4. Охлаждающее устройство
5. Устройство регулирования напряжения.
6. Защитное устройство (осушитель, предохранительный воздуховод, газовое реле, шкаф для хранения масла, устройство измерения температуры и т. д.)
7. Выходная втулка
1. Корпус (включая железный сердечник, обмотку, изоляцию)
2. Трансформаторное масло
3. Масляный бак
4. Охлаждающее устройство
5. Устройство регулирования напряжения.
6. Защитное устройство (осушитель, предохранительный воздуховод, газовое реле, шкаф для хранения масла, устройство измерения температуры и т. д.)
7. Выходная втулка
Преимущества трехфазного трансформатора сухого типа
1. Высокая безопасность.
В трехфазных трансформаторах сухого типа не используются масла и горючие смолы, что снижает риск возгорания и взрыва, а также исключает возможность частичного разряда и «растрескивания» в процессе эксплуатации.
2. Высокая надежность.
В трехфазных трансформаторах сухого типа не используются масла и горючие смолы, что снижает риск возгорания и взрыва, а также исключает возможность частичного разряда и «растрескивания» в процессе эксплуатации.
2. Высокая надежность.
Катушки изготовлены из изоляционного материала НОМЕКС, многократно пропитаны пропиточной краской, не содержащей растворителей, класса H с помощью вакуумного оборудования VPI и многократно отверждены путем высокотемпературной сушки. Изделие относится к классу H (180 градусов Цельсия), а основной изоляционный материал относится к классу C (220 градусов Цельсия) с высокой перегрузочной способностью и хорошей устойчивостью к короткому замыканию. При хорошей вентиляции допускается работа с перегрузкой 20%.
3. Энергосбережение и защита окружающей среды.
После окончания срока службы изделия сталь, железо и другие материалы можно легко переработать; вся используемая бумага НОМЕКС при горении не выделяет токсичных веществ; другие изоляционные материалы могут разлагаться и не загрязняют окружающую среду; продукт имеет низкие потери и энергосбережение; низкий уровень шума и гибкая конструкция.
4. Простое обслуживание: нет необходимости регулярно проверять и менять масло, что значительно снижает затраты на техническое обслуживание.
5. Влагостойкость: подходит для условий с высокой влажностью, не подвержен влиянию влаги.
3. Энергосбережение и защита окружающей среды.
После окончания срока службы изделия сталь, железо и другие материалы можно легко переработать; вся используемая бумага НОМЕКС при горении не выделяет токсичных веществ; другие изоляционные материалы могут разлагаться и не загрязняют окружающую среду; продукт имеет низкие потери и энергосбережение; низкий уровень шума и гибкая конструкция.
4. Простое обслуживание: нет необходимости регулярно проверять и менять масло, что значительно снижает затраты на техническое обслуживание.
5. Влагостойкость: подходит для условий с высокой влажностью, не подвержен влиянию влаги.
