Le guide ultime des filtres EMI monophasés

Chaque produit alimenté en courant alternatif et doté d'un étage de commutation génère un bruit conduit qui peut perturber les composants électroniques à proximité ou échouer aux tests réglementaires. Un filtre EMI monophasé constitue la défense de première ligne, et le choix du bon filtre détermine si votre produit sera expédié dans les délais ou s'il sera renvoyé du laboratoire EMC.

Points clés à retenir

• Un filtre EMI monophasé est un réseau passif placé entre le secteur CA et votre charge pour supprimer les interférences électromagnétiques sur la ligne électrique. Les filtres EMI garantissent la conformité aux normes de compatibilité électromagnétique telles que EN 55032 et IEC 60601.

• DOREXS conçoit et fabriquefiltres EMI monophaséspour les applications de lignes électriques CA de 1 A à des courants nominaux élevés jusqu'à 60-100 A, couvrant les produits industriels, médicaux et de consommation.

• Une sélection appropriée basée sur le courant nominal, la tension nominale, l'atténuation du mode commun par rapport au mode différentiel et le courant de fuite est cruciale pour réussir les tests CEM dans n'importe quel pays.

• Les filtres EMI peuvent améliorer la fiabilité des produits en réduisant les interférences qui autrement provoqueraient des défauts intermittents ou une défaillance de composants dans les systèmes électroniques sensibles.

• DOREXS propose des filtres EMI et CEM monophasés personnalisés ainsi qu'un support technique pour la conception et la certification OEM dans tous les secteurs.

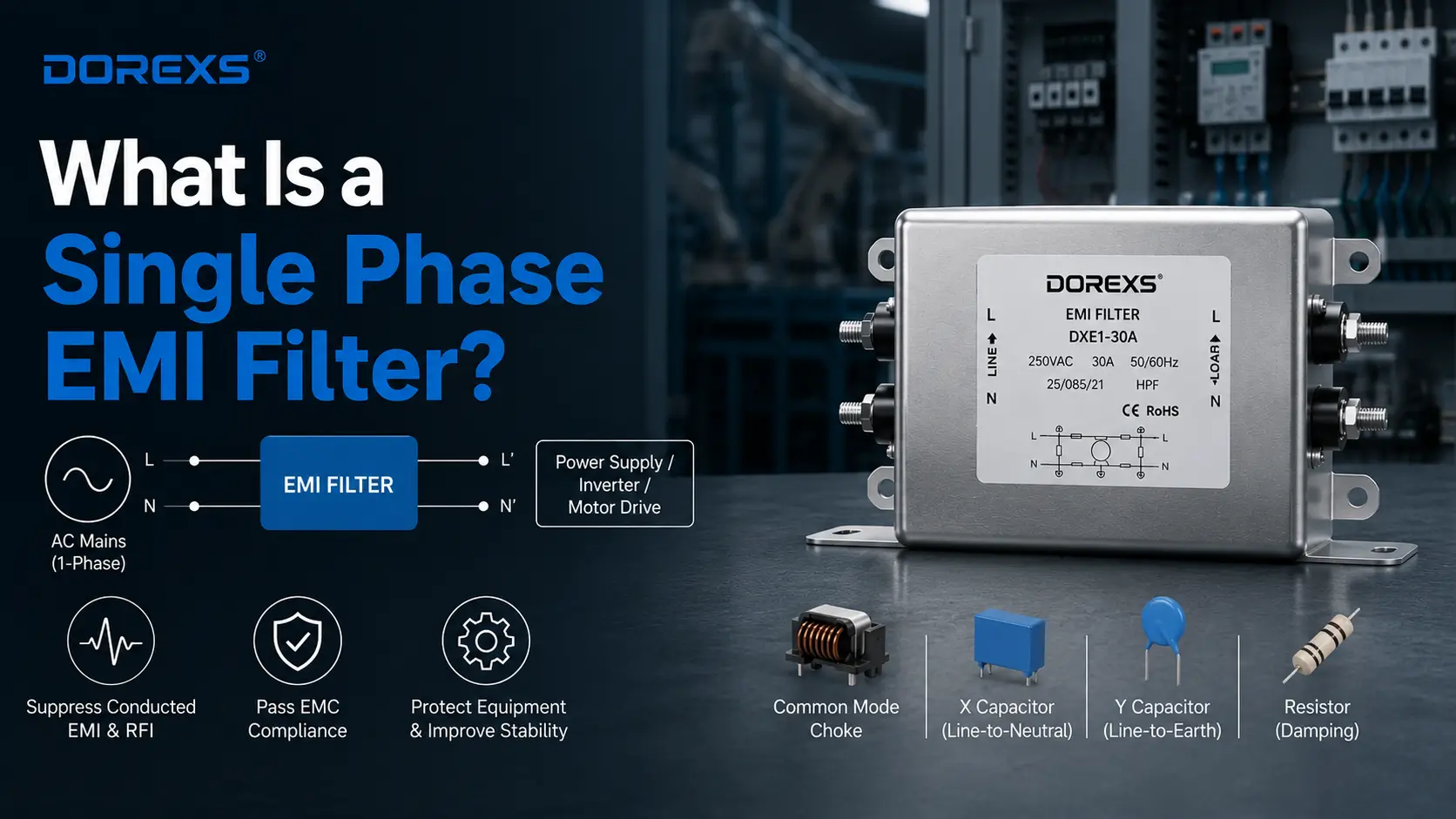

Qu'est-ce qu'un filtre EMI monophasé ?

Un filtre EMI monophasé est un filtre CEM - également appelé filtre de ligne électrique - placé entre le secteur CA et une alimentation monophasée pour supprimer les interférences électromagnétiques conduites et les RFI. Les termes « filtres EMI » et « filtres CEM » sont utilisés de manière interchangeable lorsqu'il s'agit de suppression du bruit conduit sur la ligne électrique.

Ces filtres monophasés sont conçus pour les systèmes électriques CA monophasés tels que les alimentations à découpage d'alimentation secteur 120 V, 230 V ou 277 V, les onduleurs ou les entraînements de moteur. Les filtres EMI monophasés suppriment le bruit conduit dans les systèmes CA en agissant comme des filtres passe-bas pour une puissance de 50/60 Hz tout en bloquant l'énergie haute fréquence indésirable. Les filtres EMI protègent contre le bruit des alimentations à découpage et des moteurs électriques, qui comptent parmi les sources d'émissions les plus courantes dans les équipements modernes.

En interne, un filtre typique comprend des composants passifs : une self de mode commun (inductance à double enroulement sur un noyau magnétique), des condensateurs X (ligne à neutre), des condensateurs Y (ligne/neutre à terre) et parfois des résistances d'amortissement. Sans un filtre EMI de phase approprié, les appareils échouent régulièrement aux normes EN 55011 ouLimites d'émissions conduites EN 55032et peut provoquer des dysfonctionnements dans les appareils électroniques à proximité.

Comment fonctionne un filtre EMI monophasé

Comprendre la suppression du bruit en mode commun et en mode différentiel est essentiel pour sélectionner le circuit de filtre adapté à votre application.

Les interférences de mode commun se propagent sous forme de bruit de même phase sur la ligne et sur le neutre par rapport à la terre. Les filtres EMI monophasés DOREXS utilisent des selfs de mode commun - où les inductances bloquent le bruit haute fréquence en présentant une impédance élevée aux courants CM - tandis que les condensateurs Y créent un chemin à faible impédance pour le bruit haute fréquence vers la terre.

Un bruit en mode différentiel existe entre la ligne et le neutre. Les condensateurs X shuntent ce bruit et l'inductance série (y compris l'inductance de fuite de la self de mode commun) ajoute une réduction supplémentaire. Le bruit haute fréquence est généralement compris entre 10 kHz et 30 MHz, couvrant toute la gamme de fréquences exigée par les normes d'émission conduite.

Les chemins de signal fonctionnent de manière bidirectionnelle : le filtre atténue le bruit du secteur vers l'équipement (amélioration de l'immunité) et du matériel vers le secteur (réduction des émissions). Cette atténuation bidirectionnelle est ce qui offre des performances CEM fiables dans les systèmes électriques réels. Les filtres empêchent souvent le bruit électromagnétique de provoquer une défaillance des composants électroniques sensibles en aval.

Le compromis principal se situe entre l’atténuation, le courant de fuite et la dissipation de puissance. Une capacité plus élevée améliore le filtrage mais augmente les fuites à la terre - un problème critique dansdispositifs médicauxet les équipements informatiques qui nécessitent des conceptions à faibles fuites.

Spécifications clés des filtres EMI monophasés

Lors du choix d'un filtre de ligne électrique monophasé, les ingénieurs comparent les paramètres suivants de la fiche technique :

• Tension nominale: Les options courantes incluent 110-127 VAC, 220-240 VAC et 277 VAC à 50/60 Hz. Les filtres monophasés sont conçus pour des applications jusqu'à 520 VAC dans certaines configurations industrielles ou militaires.

• Note actuelle: Les courants nominaux pour les filtres monophasés vont de 1 à 60 A - des unités compactes montées sur PCB aux modèles lourds montés sur châssis. Dimensionnez toujours avec une marge supérieure à votre courant de charge continu plus l'appel attendu.

• Atténuation vs fréquence: Spécifié comme perte d'insertion (dB) sur 150 kHz à 30 MHz. Les filtres standard à un étage peuvent offrir 30 à 50 dB à 1 MHz ;filtres multi-étages haute performancepeut atteindre 70 à 80 dB.

• Courant de fuite: Les équipements informatiques nécessitent généralement < 0,5 mA. Les dispositifs médicaux conformes à la norme CEI 60601 exigent < 0,1 mA pour les pièces appliquées de type CF. Les normes de conformité réglementaire limitent les ondulations et le bruit dans le réseau électrique, et les limites de fuite protègent la sécurité des patients.< 0.5 mA. Medical devices under IEC 60601 demand < 0.1 mA for Type CF applied parts. Regulatory compliance standards limit ripple and noise in the power grid, and leakage limits protect patient safety.

• Homologations de sécurité et CEM: Recherchez la conformité UL, cUL, ENEC, CE, RoHS et REACH pour garantir que vos produits répondent aux réglementations de chaque pays cible.

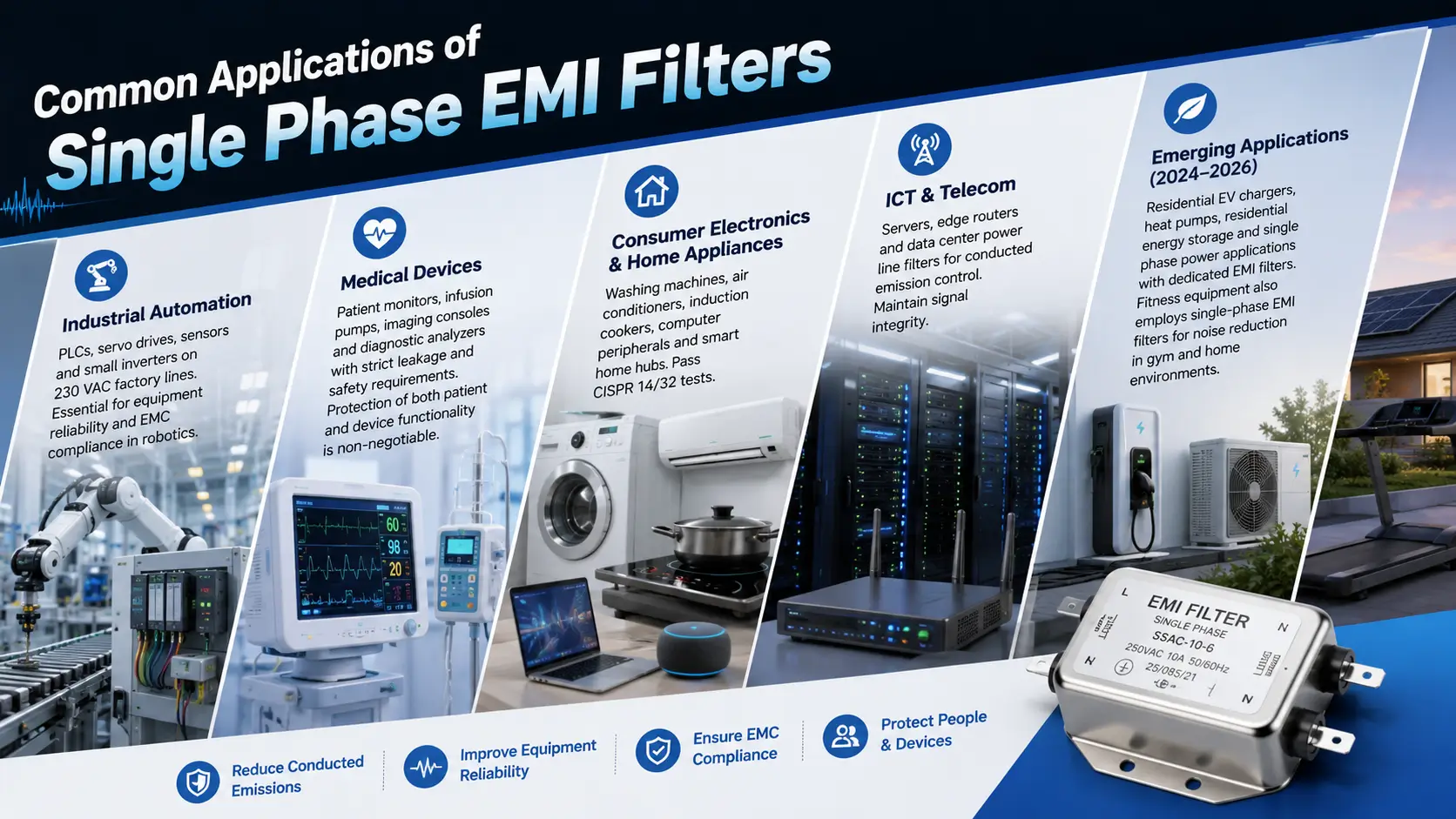

Applications courantes des filtres EMI monophasés

Les filtres EMI monophasés apparaissent dans pratiquement tous les produits modernes alimentés en courant alternatif et intégrant une alimentation à découpage. Les filtres monophasés sont essentiels pour les applications médicales et industrielles, mais leur utilisation s'étend bien au-delà de ces secteurs.

• Automatisation industrielle: Automates, servo variateurs, capteurs et petits onduleurs sur lignes d'usine 230 VAC. Les filtres monophasés sont essentiels pour les applications industrielles où les lignes électriques bruyantes menacentéquipement industrielfiabilité. Les filtres monophasés sont également cruciaux en robotique pour la conformité CEM.

• Dispositifs médicaux: Moniteurs patients, pompes à perfusion, consoles d'imagerie et analyseurs de diagnostic avec des exigences strictes en matière de fuite et de sécurité. Les filtres EMI monophasés sont utilisés dans les dispositifs médicaux où la protection des fonctionnalités du patient et de l'appareil n'est pas négociable.

• Electronique grand public et électroménager: Machines à laver, climatiseurs, cuisinières à induction, périphériques informatiques et hubs pour maison intelligente. Les filtres EMI monophasés sont utilisés dans les appareils électroménagers et l'électronique grand public pour réussir les tests CISPR 14/32.

• TIC et télécommunications: Serveurs, routeurs de périphérie et filtres de lignes électriques de centres de données pour le contrôle des émissions conduites. Les équipements de télécommunication utilisent des filtres EMI monophasés pour maintenir l'intégrité du signal.

• Applications émergentes (2024-2026): chargeurs de véhicules électriques résidentiels, pompes à chaleur, stockage d'énergie résidentiel et applications d'alimentation monophasée avec filtres EMI dédiés. Les équipements de fitness utilisent également des filtres EMI monophasés pour réduire le bruit dans les salles de sport et à la maison.

Types de filtres EMI monophasés

Filtres EMI à un étage

Filtres EMI à deux étages

Filtres EMI à faible fuite

Filtres EMI haute performance

Filtres EMI sur rail DIN

Filtres EMI montés sur châssis

Filtres EMI d'entrée CEI

Filtres EMI à montage sur PCB

Portefeuille de filtres EMI monophasés DOREXS

DOREXS est un fabricant de filtres et de transformateurs EMI avec une large gamme de produits standards et personnalisésfiltres EMI et EMC monophasésfabriqués pour les marchés mondiaux.

• Filtres monophasés à usage général: Plages de courant de 1 à 30 A avec fuite standard, idéales pour l'électronique de bureau, les commandes industrielles et la protection d'entrée sur les alimentations d'ordinateur. Disponible en stock pour un approvisionnement rapide.

• Filtres monophasés haute performance: Les filtres hautes performances réduisent les interférences électromagnétiques dans les applications 250 V CA et sont conçus pour les applications d'alimentation à découpage. Ils offrent une atténuation différentielle et en mode commun élevée, sont disponibles dans des courants nominaux de 1 à 36 A et prennent en charge les applications dans les secteurs médical et aérospatial. Les filtres haute performance protègent contre les EMI continus et pulsés, offrant des performances améliorées là où les filtres standard ne suffisent pas.

• Versions médicales à faibles fuites: Conçu pourrespecter les limites de la norme CEI 60601pour les appareils connectés au patient avec des exigences strictes en matière de fuite et d’isolation.

• Facteurs de forme compacts: DOREXS produit égalementFiltres d'entrée CEI, filtres à montage sur circuit imprimé etfiltres de traverséepour les alimentations monophasées où l'espace est limité.

• Ingénierie sur mesure: Les équipes peuvent travailler directement avec DOREXS pour définir des courbes d'atténuation personnalisées, des empreintes mécaniques et des types de connecteurs pour les projets OEM.

Comment sélectionner un filtre EMI monophasé pour votre alimentation

La sélection du bon filtre suit une séquence pratique. Pour une présentation détaillée, consultez le DOREXSguide de sélection des filtres.

1. Déterminez votre système secteur: Identifier le schéma de tension, de fréquence et de mise à la terre. Établissez le courant continu et de crête maximum de votre alimentation ou de votre charge.

2. Analyser les limites des tests d'émission : Identifiez la norme applicable (CISPR 14/11/32, classe A ou B) et les bandes de fréquences dans lesquelles votre conception échoue. Cela détermine si vous avez besoin d’un filtre standard ou haute performance.

3. Définir les limites de courant de fuite: En fonction de la classe d'application - domestique, informatique ou médicale - sélectionnez les options standard ou à faible fuite pour garantir la conformité.

4. Vérifier les contraintes mécaniques et thermiques: Montage sur rail DIN, châssis, PCB ou panneau ; type de borne (FASTON, vis, fils conducteurs) ; température ambiante et ventilation de l'enceinte.

5. Engagez DOREXS: Partagez les schémas, la disposition et les résultats de pré-conformité afin que les ingénieurs DOREXS puissent recommander le plus appropriéfiltre EMI monophaséou concevoir une variante personnalisée.

Installation et meilleures pratiques pour les filtres EMI monophasés

Un placement physique et un câblage corrects peuvent être aussi importants que le modèle de filtre lui-même. Même le meilleur filtre ne fonctionne pas bien s’il est mal installé.

• Montez le filtre EMI de phase aussi près que possible du point d'entrée de la ligne électrique pour minimiser la longueur du conducteur non filtré.

• Utilisez une connexion PE/terre à faible impédance avec des conducteurs courts et larges ou un contact direct avec un châssis métallique pour une atténuation efficace en mode commun.

• Séparez le câblage d’entrée et de sortie à l’intérieur du boîtier pour éviter tout couplage qui contourne le filtre.

• Respecter les lignes de fuite, les spécifications de couple etdéclassement thermique, en particulier pour les filtres à courant plus élevé dans les armoires fermées.

• Exécutez tôt les tests de pré-conformité CEM de l'ensemble d'alimentation complet et du filtre EMI - n'attendez pas la certification finale.

Solutions personnalisées de filtres EMI et de lignes électriques monophasées de DOREXS

De nombreux projets OEM en 2024-2026 nécessitentfiltres EMI personnalisésen raison d'un espace restreint, de spectres de bruit uniques ou de normes spéciales auxquelles les solutions de stock ne peuvent pas répondre.

• Paramètres de personnalisation: Courant nominal, niveau de perte d'insertion, courant de fuite cible, système de connecteur et style de boîtier (métal, plastique, scellé).

• Services de conception: DOREXS propose une simulation de l'atténuation en mode commun et en mode différentiel, la construction de prototypes et une assistance via des tests en laboratoire CEM.

• Conceptions spécifiques à l'application: Solutions sur mesure pour l'automatisation industrielle, les équipements médicaux, l'électroménager et les télécommunications là où les produits standards du catalogue sont insuffisants.

Conseil d'ingénierie

Contactez DOREXS avec vos dessins techniques, profils de charge et rapports CEM pour lancer une conception personnalisée pour votre prochain produit.

FAQ – Filtres EMI monophasés

Comment savoir si ma conception nécessite réellement un filtre EMI monophasé ?

Tout appareil doté d'une alimentation à découpage, d'un onduleur ou d'un circuit numérique rapide connecté au secteur CA aura presque toujours besoin d'un filtre EMI pour garantir sa conformité et sa fiabilité. Si les produits précédents ont échoué aux tests d'émission CEM, ou si votre nouvelle conception fonctionne à une puissance plus élevée ou dans une maison plus compacte que les anciens modèles, l'ajout d'un filtre de ligne électrique dédié dès le départ permet d'éviter des refontes coûteuses. DOREXS peut examiner vos schémas fonctionnels et vous indiquer si un filtre externe ou un filtrage au niveau du PCB est suffisant.

Où dois-je installer le filtre EMI monophasé dans mon équipement ?

Installez le filtre directement après l'entrée d'alimentation - prise secteur ou bornier - et avant l'alimentation principale à découpage ou l'étage redresseur. La connexion à la terre doit être reliée au châssis ou au jeu de barres PE avec l'impédance la plus basse possible. DOREXS fournitdirectives d'installationavec schémas de câblage recommandés pour les constructeurs de tableaux et les fabricants d'appareils.

Puis-je utiliser le même modèle de filtre EMI sur plusieurs appareils et puissances nominales ?

Un seul filtre peut parfois servir à plusieurs appareils s'ils partagent des exigences similaires en matière de tension, de courant et de CEM. Cependant, un surdimensionnement gaspille de l'espace et des coûts, tandis qu'un sous-dimensionnement compromet les marges de sécurité. DOREXS aide souvent ses clients à rationaliser leur nomenclature en une petite famille de filtres - par exemple des variantes 5 A, 10 A et 20 A - qui couvrent toute une gamme de plateformes de produits.

De quelles informations DOREXS a-t-il besoin pour recommander un filtre EMI monophasé approprié ?

Préparez votre courant nominal et de crête, votre tension d'entrée CA, vos normes cibles (par exemple EN 55032 classe B, CEI 60601-1-2), l'espace disponible et votre style de montage préféré. L'inclusion des tracés de pré-conformité CEM existants aide DOREXS à identifier les bandes de fréquences qui nécessitent le plus d'atténuation. Avec ces détails, DOREXS peut généralement proposer une option standard ou personnalisée dans un court temps de réponse technique.

En quoi un filtre à faible fuite diffère-t-il d'un filtre EMI monophasé standard ?

Les conceptions à faible fuite utilisent des condensateurs Y plus petits ou moins nombreux et parfois des techniques de circuit alternatives pour maintenir le courant de fuite à la terre dans des limites strictes. Cela peut réduire légèrement l'atténuation en mode commun à certaines fréquences, de sorte que DOREXS équilibre la sécurité, les performances CEM et les besoins réglementaires pour chaque application. Consultez DOREXS pour choisir entre les versions standard et à faible fuite, notamment pour les dispositifs médicaux ou portables oùtoucher le courantest étroitement réglementé.
