의료 영상 장치의 EMI 고려 사항

소개

의료 영상 장치의 EMI 고려 사항에는 영상 품질, 장치 기능 및 환자 안전을 위협하는 전자기 간섭의 체계적인 식별, 예방 및 완화가 포함됩니다. 현대 의료 시설은 전자 장치가 근접하게 작동하면서 밀도가 점점 높아짐에 따라 이미징 장비를 설계하는 엔지니어는 개발 초기 단계부터 이러한 전자기 호환성 문제를 해결해야 합니다.

이 가이드에서는 MRI 장비, CT 스캐너, X선 장비, 초음파 시스템, 핵의학 장치 등 주요 영상 기법 전반에 걸친 EMI 고려 사항을 다룹니다. 이 콘텐츠는 민감한 의료 장비가 규제 요구 사항을 충족하는 동시에 까다로운 전자기 환경에서 일관된 성능을 제공하도록 담당하는 생체 의학 엔지니어, 장비 설계자 및 규정 준수 전문가를 대상으로 합니다.

직접적인 답변:의료 영상 장치의 EMI 고려 사항에는 전도 및 방사 간섭원, 적절한 차폐 및 필터링 구현, IEC 60601-1-2 규정 준수, 검증 테스트를 다루는 포괄적인 전략이 필요합니다. 이 모든 것은 장비 수명 주기 전반에 걸쳐 신호 무결성과 진단 정확도를 보호하기 위해 조정됩니다.

이 가이드의 주요 결과는 다음과 같습니다.

• 이미징 시스템에 영향을 미치는 내부 및 외부 EMI 소스 이해

• 의료 기기 애플리케이션에 대한 전자기 호환성 요구 사항 탐색

• 적절한 재료를 사용하여 효과적인 EMI 차폐 및 필터링 전략 구현

• 선택의료 기기용 EMI 및 EMC 필터링 솔루션중요한 응용 분야를 위한 DOREXS와 같은 전문 제조업체의 제품

• 체계적인 테스트 절차를 통한 규정 준수 검증

의료 영상 맥락에서 EMI 이해

전자기 간섭은 신호 오염, 데이터 손상 또는 장비 오작동을 통해 이미징 장치 성능을 저하시키는 원치 않는 전자기 에너지를 나타냅니다. 의료 환경에서 이러한 간섭은 수많은 소스에서 발생하여 전도 및 방사 경로를 통해 전파될 수 있습니다.

이미징 장비는 이러한 시스템이 매우 낮은 레벨의 신호를 감지하는 동시에 근접한 고전력 구성 요소를 작동해야 하기 때문에 독특한 요구 사항에 직면합니다. 환자 데이터를 처리하는 민감한 전자 장치는 시설 전체의 전원 공급 장치, 모터 드라이브 및 무선 통신 시스템에서 발생하는 주변 전자기장에도 불구하고 신호 무결성을 유지해야 합니다.

이미징 환경의 EMI 소스

이미징 장비 자체 내의 내부 EMI 소스는 종종 가장 까다로운 간섭 문제를 나타냅니다. 스위칭 전원 공급 장치는 킬로헤르츠에서 메가헤르츠 범위의 주파수에 걸쳐 광대역 잡음을 생성합니다. MRI 기계의 경사 코일은 이미지 획득 중에 강렬한 펄스 필드를 생성합니다. RF 송신기, 포지셔닝 시스템용 모터 드라이브, 디지털 처리 회로는 모두 민감한 신호 경로에 결합될 수 있는 전자기 방출에 기여합니다.

외부 소스는 이러한 문제를 상당히 복잡하게 만듭니다. 환자 모니터, 주입 펌프, 전기 수술 장치 등 근처의 의료 장치는 부적절하게 차폐된 인클로저를 관통하는 전자기파를 방출합니다. 시설의 전기 인프라는 배전 시스템을 통해 전도성 소음을 발생시킵니다. WiFi, Bluetooth, 셀룰러 및 최신 5G 시스템과 같은 무선 통신 네트워크는 많은 엔지니어가 설계 과정에서 고려해야 하는 점점 더 복잡해지는 전자기 환경을 만듭니다.

환경적 요인으로 인해 또 다른 복잡성이 추가됩니다. 건물의 전기 시스템, HVAC 장비, 엘리베이터, 심지어 도시 인프라의 외부 간섭까지 이미징 시스템 성능에 영향을 미칠 수 있으므로 재료 선택 및 설치 방식이 장기적인 신뢰성에 매우 중요합니다.

이미징 시스템에 영향을 미치는 EMI 유형

전도성 간섭은 전력선, 신호 케이블 및 커넥터를 통해 이미징 장비로 이동합니다. 이 잡음은 케이블 차폐 및 접지 도체에 흐르는 공통 모드 전류로 나타나거나 신호 및 전원 도체에 직접 중첩되는 차동 모드 잡음으로 나타납니다. 전원 공급 장치는 특히 시설 배전 시스템의 전도성 간섭에 취약합니다.

방사 간섭은 전자기파로 공간을 통해 전파되어 안테나 역할을 하는 케이블, 인클로저의 구멍 및 부적절한 차폐로 인한 직접적인 현장 침투를 통해 회로에 결합됩니다. 통신 시스템의 전파와 디지털 회로의 고주파 방출은 의료 응용 분야에서 방사 EMI의 일반적인 원인 소스를 나타냅니다.

이러한 간섭 메커니즘을 이해하면 엔지니어는 필터링, 차폐 또는 접지 솔루션 등 각 이미징 시스템 구성 요소의 특정 요구 사항에 맞는 적절한 대책을 지정할 수 있습니다.

이미징 방식에 따른 EMI 과제

다양한 이미징 기술은 작동 원리, 신호 레벨 및 전자기장 생성 특성에 따라 뚜렷한 EMI 문제를 제시합니다. 효과적인 EMI 차폐 전략 및적절한 의료용 EMI 필터 선택환자의 안전과 규정 준수를 보장하면서 이러한 고유한 요구 사항을 해결해야 합니다.

MRI 시스템

자기공명영상(MRI) 시스템은 모든 의료 기기 중 가장 강력한 전자기장을 생성하므로 전자기 차폐에 특별한 주의가 필요한 민감도 및 방출 문제가 발생합니다.

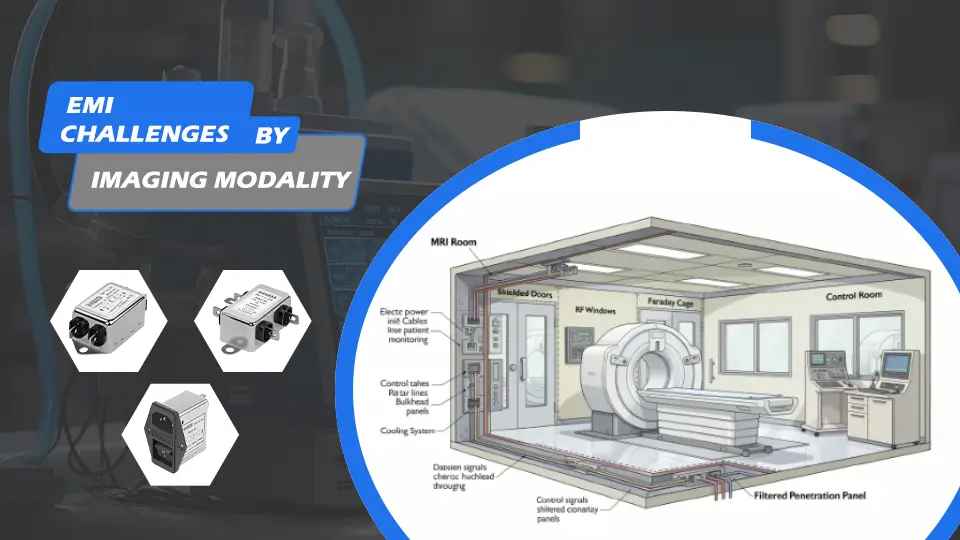

MRI에 대한 RF 차폐 요구 사항은 단순한 전자기 차폐 이상으로 확장됩니다. 영상실 자체에는 일반적으로 감지되는 극도로 약한 핵 자기 공명 신호가 외부 간섭으로 인해 오염되는 것을 방지하기 위해 종종 100dB를 초과하는 차폐 효과를 달성하는 연속 전도성 인클로저(패러데이 케이지)가 필요합니다. 전원, 신호 또는 환기를 위해 이 차폐를 통과하려면 특수하게 필터링된 피드스루가 필요합니다.

그라데이션 전환은 이미지 획득 중에 코일이 자기장을 빠르게 변경하므로 상당한 노이즈를 생성합니다. 이 펄스 간섭은 전력 시스템에 연결되어 시설의 전기 인프라를 공유하는 다른 장치에 영향을 미칠 수 있습니다. 경사 증폭기 공급 장치용으로 설계된 의료용 필터 제품은 높은 전류를 처리하는 동시에 넓은 주파수 범위에서 전도성 방출을 억제해야 합니다.

EMI로 인한 이미지 품질 저하는 미묘한 이상을 모호하게 할 수 있는 진단 이미지에 중첩된 잔상, 밴딩 또는 노이즈 패턴과 같은 아티팩트로 나타납니다. 사소한 간섭이라도 진단 정확도를 떨어뜨릴 수 있으므로 적절한 차폐 및 필터링은 선택 사항이 아닌 필수 사항입니다.

CT 및 X-Ray 장비

CT 스캐너와 X-Ray 시스템은 고전압 발생, 정밀 검출기 시스템 및 전동식 포지셔닝 구성 요소를 중심으로 다양한 EMI 문제를 제시합니다.

X선관 전위를 생성하는 고전압 발생기는 작동 중에 상당한 전자기 방출을 생성합니다. 이러한 전원 공급 장치에 대한 필터링 요구 사항은 시설 전원 시스템으로 되돌아오는 전도 소음과 킬로볼트 전위를 전달하는 케이블에서 방출되는 방사를 모두 해결해야 합니다. DOREXS와 같은 제조업체의 솔루션에는이러한 까다로운 응용 분야를 위해 특별히 설계된 의료용 EMI 필터 제품.

최신 고체 검출기 어레이는 전자기 간섭에 취약한 수준에서 X선 ​​광자를 전기 신호로 변환하므로 검출기 감도는 중요한 고려 사항입니다. 검출기 전자장치의 노이즈 플로어는 이미지 품질과 선량 효율성에 직접적인 영향을 미칩니다. 간섭이 높다는 것은 이미지 품질이 떨어지거나 수용 가능한 이미지를 얻기 위한 환자의 방사선 노출이 증가한다는 의미입니다.

갠트리, 테이블 및 감지기 어셈블리를 배치하는 모터 드라이브 시스템은 가변 주파수 드라이브 및 스위칭 구성 요소에서 EMI를 생성합니다. 위치 정확도는 인접한 전력 전자 장치의 간섭에도 불구하고 무결성을 유지해야 하는 엔코더 신호에 따라 달라집니다.

초음파 및 핵의학

초음파 및 핵의학 시스템은 극도로 낮은 수준에서 신호를 처리하므로 MRI에서 볼 수 있는 강렬한 자기장 생성이 부족함에도 불구하고 전도 및 방사 간섭에 특히 취약합니다.

초음파 변환기 및 감마 카메라 감지기의 낮은 수준의 신호 처리에는 탁월한 잡음 내성이 필요합니다. 수신된 신호는 마이크로볼트 단위로 측정될 수 있으므로 동일한 인클로저를 공유하는 민감한 프런트엔드 전자 장치와 디지털 처리 시스템 간의 전자기 호환성이 요구됩니다. 고속 디지털 회로와 아날로그 신호 경로 간의 결합을 방지하려면 접지 요구 사항이 중요해집니다.

휴대용 장치를 고려하면 침대 옆에서 점점 더 많이 사용되는 배터리 구동식 초음파 장치에 복잡성이 가중됩니다. 이러한 소형 설계는 고정식 장비에서 가능한 광범위한 차폐 없이 규정을 준수해야 합니다.의료 장비용 플러그인 EMI 필터전력선 잡음 완화를 단순화할 수 있습니다. 이미지 전송을 위한 무선 연결에는 추가적인 EMI 민감성과 세심한 관리가 필요한 방출원이 발생합니다.

EMI 완화 전략 및 구현

포괄적인 EMI 제어는 초기 설계부터 설치 및 지속적인 운영에 이르기까지 전체 개발 수명주기에 걸쳐 이루어집니다. 성공하려면 각 이미징 시스템의 특정 요구 사항에 맞는 필터링, 차폐 및 접지 기술을 조화롭게 적용해야 합니다.

필터 선택 및 적용

EMI 필터는 전도성 간섭이 전원 및 신호 연결을 통해 이미징 장비에 들어가거나 나오는 것을 방지하는 필수 장벽 역할을 합니다. 이해EMI 전력 필터의 원리와 응용규정 준수와 운영 신뢰성 모두에 직접적인 영향을 미치는 적절한 선택과 구현을 지원합니다.

1. 전력선 필터링IEC 유입 필터를 사용하면 전도성 EMI의 주요 경로를 해결할 수 있습니다. IEC 60601-1-2 요구 사항을 충족하는 의료용 필터는 환자 안전을 위해 적절한 연면 거리와 공간 거리를 통합하는 동시에 150kHz~30MHz의 감쇠를 제공합니다. 도렉스고성능 EMI 전력 필터이미징 장비 전원 공급 장치 애플리케이션용으로 특별히 설계된 솔루션을 제공합니다.

2. 신호선 필터링방사장에 대한 안테나 역할을 할 수 있는 케이블의 전도성 간섭으로부터 데이터 통신 및 제어 회로를 보호합니다. 필터링된 커넥터와 인라인 필터는 중요한 진단 데이터에 대한 신호 무결성을 유지하면서 EMI 유입을 방지합니다.

3. DC 필터링배터리 구동 시스템의 스위칭 잡음과 장비 내 DC 배분을 다룹니다. 모바일 이미징 시스템에는 필요한 감쇠를 달성하면서 무게와 부피를 최소화하는 소형 필터 솔루션이 필요합니다.

4. 맞춤형 필터 솔루션다음을 포함하여 DOREXS와 같은 제조업체의특수 의료용 EMI 필터, 표준 제품이 성능 사양이나 물리적 제약을 충족할 수 없는 특정 이미징 응용 분야의 고유한 요구 사항을 해결합니다.

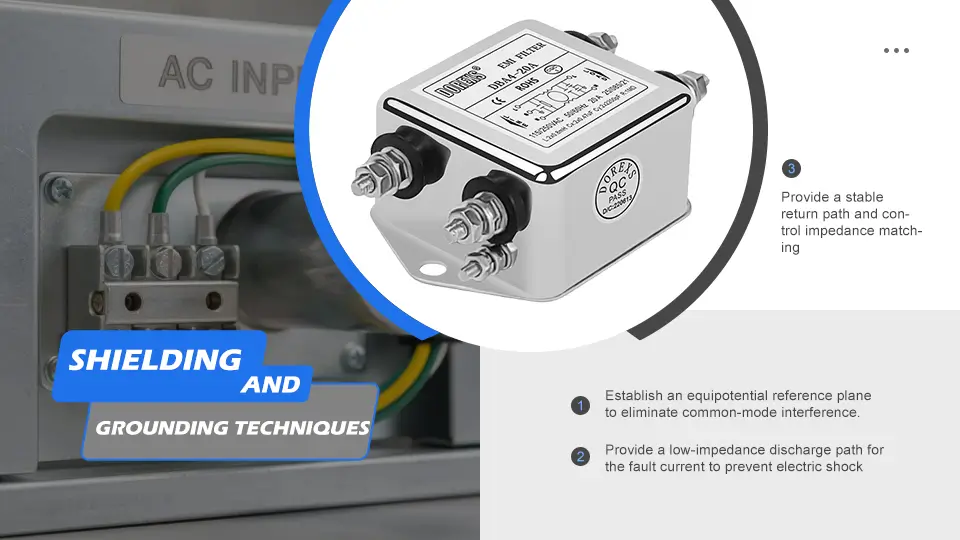

차폐 및 접지 기술

전도성 물질을 사용한 전자파 차폐는 방출을 포함하고 외부 간섭이 민감한 전자 장치에 도달하는 것을 차단합니다. 차폐 효과는 재료 선택, 인클로저 무결성 및 모든 관통부의 적절한 처리에 따라 달라집니다.

인클로저 설계 원칙에는 전계 누출을 허용하는 간격이 없는 연속 전도성 표면이 필요합니다. 솔기는 적절한 개스킷 선택과 패스너 간격을 통해 전도성을 유지해야 합니다. 디스플레이, 환기 및 연결용 구멍은 차폐 성능의 저하를 최소화하기 위해 설계에 주의를 기울여야 합니다.

케이블 차폐는 장비 인클로저 이상으로 전자기 억제를 확장합니다. 케이블 쉴드의 적절한 종단(일반적으로 커넥터 쉘에 대한 360도 결합)은 공통 모드 전류가 쉴드 영역에 침투하는 것을 방지합니다. 부적절하게 종단 처리된 실드는 커플링 경로를 제공하여 실제로 EMI 성능을 저하시킬 수 있습니다.

다중 장치 이미징 설치를 위한 접지 계획은 안전 요구 사항, EMI 제어 및 접지 루프 방지의 균형을 유지해야 합니다. 적절한 기준 위치의 단일 지점 접지, 낮은 임피던스 접지 연결 및 케이블 라우팅에 대한 주의는 모두 최적의 성능에 기여합니다.

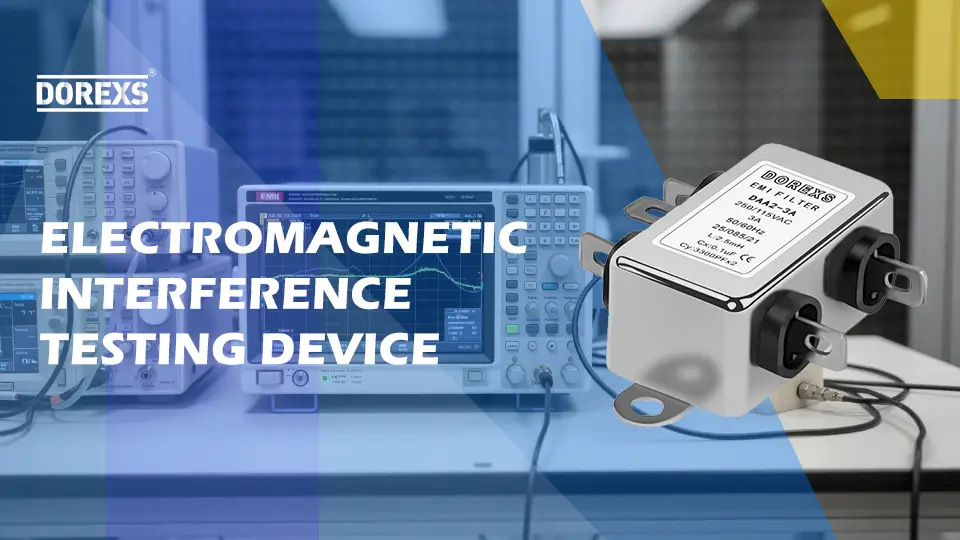

규정 준수 테스트 및 검증

IEC 60601-1-2는 이미징 장비가 시장 승인을 위해 충족해야 하는 방출 및 내성 요구 사항을 설정합니다. 이러한 요구 사항을 이해하면 설계 결정과 테스트 전략이 결정됩니다.

요구사항 카테고리	IEC 60601-1-2 제한	일반적인 이미징 장치 과제
전도 방출	CISPR 11에 따른 클래스 A/B	고전력 공급 장치, 모터 드라이브
방사성 방출	CISPR 11에 따른 클래스 A/B	디지털 프로세서, 스위칭 회로
ESD 내성	±8kV 접촉, ±15kV 공기	작업자 인터페이스, 환자 접촉
방사 내성	10V/m, 80MHz~2.7GHz	민감한 신호 처리
전력 주파수 자기장	오전 30시/분	CRT 디스플레이, 자기 센서

제3자 인증에는 장비 수명주기 전반에 걸쳐 안전한 작동을 지원하는 설계 제어, 테스트 결과 및 위험 분석을 보여주는 광범위한 문서가 필요합니다.

일반적인 EMI 문제 및 솔루션

실제 경험을 통해 이미징 장비가 개발 및 배포 중에 직면하게 되는 반복되는 EMI 문제가 드러났습니다. 방법 이해하기의료용 EMI 필터로 장치 안전성과 신뢰성 향상이러한 패턴과 함께 사전 예방적인 솔루션이 가능해집니다.

이미지 아티팩트 및 품질 저하

EMI 관련 이미지 아티팩트에는 제거 테스트를 통한 체계적인 소스 식별이 필요합니다. 이미지 품질을 모니터링하는 동안 잠재적인 간섭 소스를 순차적으로 분리하면 책임 있는 장비나 경로가 격리됩니다.

필터 개조는 기존 설치에서 식별된 전도성 간섭을 해결합니다. DOREXS는 원래 장비 필터링이 부적절하다고 입증된 개조 응용 분야에 매우 적합한 의료용 필터 솔루션을 제공합니다. 전도성 개스킷, 추가 인클로저 패널 또는 케이블 차폐 업그레이드를 포함한 차폐 개선 사항은 방사 간섭 경로를 해결합니다.

장비 오작동 및 안전 문제

장비 오작동을 일으키는 전력 품질 문제는 종종 절연 변압기 및 필터 업그레이드 솔루션에 대응합니다. 필터링된 전용 배전을 통해 민감한 영상 장비를 시끄러운 시설 전원과 분리하여 전기 인프라를 공유하는 다른 장치의 간섭을 방지합니다.

비상 정지 시스템 간섭은 즉각적인 주의가 필요한 심각한 안전 문제를 나타냅니다. 적절한 필터링과 광학적 격리는 EMI가 잘못된 트리거를 유발하거나 더 위험하게는 합법적인 비상 정지 기능이 작동하지 못하게 방지합니다. 이러한 안전이 중요한 회로에는 엄격한 설계와 검증이 필요합니다.

규정 준수 실패

적합성 테스트 실패 이후의 설계 검토에서는 근본 원인을 식별하고 적절한 시정 조치를 지정해야 합니다. DOREXS 의료 등급 필터 솔루션을 사용하는 EMI 필터 사양 업데이트는 생산 시 신뢰성을 유지하면서 합격 마진을 달성하는 데 필요한 추가 감쇠를 제공하는 경우가 많습니다.

설치 검증을 통해 현장 조건이 설계 가정과 일치하는지 확인합니다. 시운전 절차에는 로컬 간섭 원인을 식별하는 EMI 조사와 이미징 장비가 실제 배포 환경에서 수용 가능한 성능을 발휘하는지 확인하는 작업이 포함되어야 합니다.

결론 및 다음 단계

효과적인 EMI 관리는 전체 장비 수명주기에 걸쳐 이미징 장치 신뢰성, 환자 안전 및 규정 준수를 보장합니다. 초기 설계부터 현장 배포에 이르기까지 전자기 호환성에 대한 관심은 리콜, 고객 불만 또는 안전 사고에 직면한 의료 기술과 성공적인 의료 기술을 구분합니다.

의료 환경이 전자 장치 및 무선 시스템으로 인해 밀도가 높아짐에 따라 체계적인 EMI 제어의 중요성은 계속 커지고 있습니다. 이러한 고려 사항을 숙지한 엔지니어는 까다로운 전자기 조건에도 불구하고 일관된 성능을 발휘할 수 있는 이미징 장비를 제공합니다.

즉시 실행 가능한 단계:

1. 이미징 애플리케이션에 대한 민감성 및 방출 문제를 식별하는 포괄적인 EMI 위험 평가를 수행합니다.

2. 전도 EMI 요구 사항 및 물리적 제약을 기반으로 DOREXS와 같은 제조업체의 적절한 필터를 지정합니다.

3. 단일 지점 기준 원리에 따라 적절한 접지 체계를 구현하십시오.

4. 공식 인증 전 사전 적합성 테스트를 통해 적합성 검증

추가 탐색을 위한 관련 주제에는 시설 수준이 포함됩니다.의료 및 산업 환경을 위한 전력 품질 솔루션, 고전기장 MRI를 위한 차폐실 설계 및 예방적 유지 관리 프로그램을 위한 지속적인 EMI 모니터링 절차입니다.

추가 리소스

규제 표준:

• IEC 60601-1-2:2014+AMD1:2020(4.1판) – 의료 전기 장비에 대한 전자기 호환성 요구 사항

• CISPR 11 – 산업, 과학 및 의료 장비 방출 요구 사항

• IEC 61000-4 시리즈 - 내성 테스트 절차

기술 지원:DOREXS는 이미징 장비 응용 분야의 특정 요구 사항을 해결하는 맞춤형 의료 필터 솔루션에 대한 기술 컨설팅 서비스를 제공합니다. 엔지니어링 팀은 까다로운 EMI 애플리케이션에 대한 필터 선택, 맞춤형 제품 개발 및 규정 준수 전략을 지원합니다. 회사 웹사이트에서 연락처 정보를 확인할 수 있습니다.

구현 지침:의료 기기 제조업체는 개발 전반에 걸쳐 EMI 설계 검토 체크포인트를 설정하고 이전 프로젝트에서 얻은 교훈을 통합하고 현대 의료 환경에서 진화하는 규제 요구 사항과 전자기 환경 변화에 대한 최신 정보를 유지해야 합니다.
