Réacteur triphasé

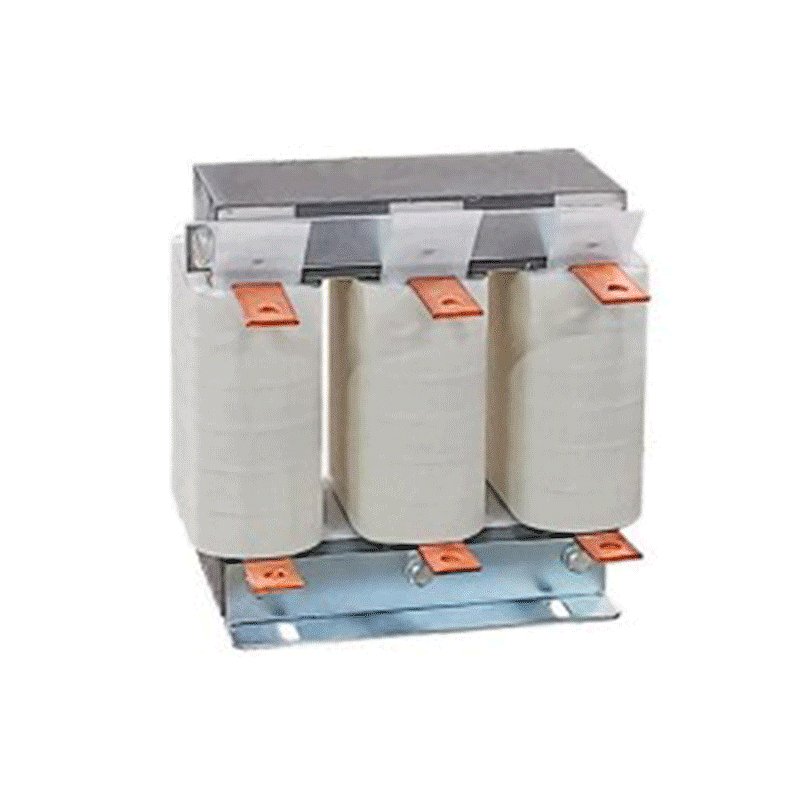

Réacteur triphasé Réacteur d’entrée Réacteur de sortie
Quantité :
Subscribe to our Newsletter
 | Réacteur triphasé (réacteur de sortie) |
| Réduire le dv/dt de la tension de sortie du pilote | |
Réduisez la température et le bruit du moteur, améliorer l'isolation du moteur | |
| Augmente la durée de vie du moteur |
Spécifications techniques
- Tension de fonctionnement nominale : 3x380/480/690/1140V
- Fréquence du moteur : 50/60 Hz
- Fréquence porteuse de l'onduleur : 2-16 kHz
- Courant nominal : 5-1600A@40℃
- Longueur du câble moteur : 30 mmax@16kHz (voir la courbe de déclassement page suivante)
- Test de tension de tenue : P->E4000VAC pendant 3 secondes / P->P4000VAC pendant 3 secondes
- Réactance : 1%@380V/690/1140,50Hz / 1%@480V,60Hz
- Niveau de protection : IP00
- Capacité de surcharge : 1,6 fois le courant nominal 1 min (une fois par heure)
- Plage de température : -40 ℃ - +45 ℃ (fonctionnement à pleine charge)
- Niveau d'isolation : T40/F(155°C)
Caractéristiques et avantages
- Réduisez efficacement la tension de sortie élevée dv/dt du pilote de moteur 1GBT.
- Protège l’isolation des bobines du moteur contre le vieillissement prématuré et les dommages.
- Améliore considérablement la durée de vie du moteur.
- Réduisez la propagation des interférences vers les équipements adjacents sur la ligne.
Application typique
- Pilote de serveur
- Pilote vectoriel en boucle fermée
- Pilote de moteur avec câble court
- Machines de prélèvement et de placement
| Modèle | Pouvoir adaptatif (KW) | Courant nominal (UN) | Chute de tension | Inductance nominale (mH) | Dimensions hors tout Longueur Largeur hauteur | Taille d'installation (mm) | Diamètre des pores (mm) | Poids (Kg) |
| 0CL-5(8) | 0,75(1,5) | 8 | 1% | 1.4 | 120*85*135 | 90*60 | 7*14 | 2.5 |
| 0CL-10 | 2.2 | dix | 1% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| 0CL-10 | 3.7(4) | dix | 1% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| 0CL-15 | 5.5 | 15 | 1% | 0,47 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| 0CL-20 | 7.5 | 20 | 1% | 0,35 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| 0CL-30 | 11 | 30 | 1% | 0,234 | 155*140*135 | 130*70 | 7*14 | 4.7 |
| 0CL-40 | 15 | 40 | 1% | 0,175 | 155*140*135 | 130*70 | 7*14 | 5 |
| 0CL-50 | 18,5 | 50 | 1% | 0,14 | 175*150*135 | 150*80 | 7*14 | 7 |
| 0CL-60 | 22 | 60 | 1% | 0,117 | 175*150*135 | 150*80 | 7*14 | 7 |
| 0CL-80 | 30 | 80 | 1% | 0,0876 | 200*160*165 | 170*80 | 7*14 | 9.5 |
| 0CL-110 | 37 | 110 | 1% | 0,0637 | 240*150*185 | 200*80 | 10*20 | 14 |
| 0CL-125 | 45 | 125 | 1% | 0,055 | 240*150*185 | 200*80 | 10*20 | 14 |
| 0CL-150 | 55 | 150 | 1% | 0,0467 | 240*165*185 | 200*90 | 10*20 | 16 |
| 0CL-200 | 75 | 200 | 1% | 0,035 | 240*170*185 | 200*95 | 10*20 | 18 |
| 0CL-250 | 90(93) | 250 | 1% | 0,028 | 240*180*185 | 200*105 | 10*20 | 19 |
| 0CL-280 | 110 | 280 | 1% | 0,026 | 240*185*185 | 200*110 | 10*20 | 21 |
| 0CL-300 | 132 | 300 | 1% | 0,023 | 240*185*185 | 200*110 | 10*20 | 22 |
| 0CL-400 | 160 | 400 | 1% | 0,0175 | 240*200*185 | 200*120 | 10*20 | 24,5 |
| 0CL-450 | 187 | 450 | 1% | 0,016 | 240*200*185 | 200*120 | 10*20 | 25 |
| 0CL-500 | 200(220) | 500 | 1% | 0,014 | 300*195*265 | 260*100 | 10*20 | 35 |
| 0CL-600 | 250 | 600 | 1% | 0,0117 | 300*195*265 | 240*100 | 10*20 | 36 |
| 0CL-700 | 280 | 700 | 1% | 0,010 | 300*205*265 | 240*110 | 10*20 | 40 |
| 0CL-800 | 315 | 800 | 1% | 0,0088 | 300*220*265 | 240*140 | 10*20 | 48 |
| 0CL-900 | 355 | 900 | 1% | 0,008 | 360*240*280 | 275*130 | 12*18 | 56 |
| 0CL-1000 | 400 | 1000 | 1% | 0,007 | 360*260*320 | 275*140 | 12*18 | 70 |
 | Réacteur triphasé (réacteur d'entrée) |
| Réduire les harmoniques du côté de l’alimentation | |
| Réduire les écarts de commutation | |
| Limiter le courant d'appel | |
| Solution économique et fiable pour atténuer les interférences d’alimentation électrique |
Spécifications techniques
- Tension de fonctionnement nominale : 3x380/480/690/1140V
- Fréquence du moteur : 50/60 Hz
- Courant nominal : 5-1600A@40℃
- Test de tension de tenue : P->E4000VAC pendant 3 secondes / P->P4000VAC pendant 3 secondes
- Réactance : 2%@380V/690/1140,50Hz / 2%@480V,60Hz
- Niveau de protection : IP00
- Capacité de surcharge : 1,6 fois le courant nominal 1 min (une fois par heure)
- Plage de température : -40 ℃ - +45 ℃ (fonctionnement à pleine charge)
- Niveau d'isolation : T40/F(155°C)
Caractéristiques et avantages
- Garantissez la fiabilité, les performances et la longue durée de vie des utilisateurs électriques.
- Supprime les harmoniques et les coupures de commutation.
- Aidez à respecter les normes internationales de qualité de l’énergie.
- Réduisez les surtensions et les courants de pointe.
- Évitez les déclenchements intempestifs dus aux pics de tension des lignes électriques.
- Améliorer le véritable facteur de puissance.
Application typique
Entraînements de moteur et divers systèmes d'entraînement à vitesse réglable, tels que : robotique, machines, équipement d'automatisation de processus.
| Modèle | Pouvoir adaptatif (KW) | Courant nominal (UN) | Chute de tension | Inductance nominale (mH) | Dimensions hors tout Longueur Largeur hauteur | Taille d'installation (mm) | Diamètre des pores (mm) | Poids (Kg) |
| ACL-5(8) | 0,75(1,5) | 8 | 2% | 1.4 | 120*85*135 | 90*60 | 7*14 | 2.5 |
| ACL-10 | 2.2 | dix | 2% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| ACL-10 | 3.7(4) | dix | 2% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| ACL-15 | 5.5 | 15 | 2% | 0,47 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| ACL-20 | 7.5 | 20 | 2% | 0,35 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| ACL-30 | 11 | 30 | 2% | 0,234 | 155*140*135 | 130*70 | 7*14 | 4.7 |
| ACL-40 | 15 | 40 | 2% | 0,175 | 155*140*135 | 130*70 | 7*14 | 5 |
| ACL-50 | 18,5 | 50 | 2% | 0,14 | 175*150*135 | 150*80 | 7*14 | 7 |
| ACL-60 | 22 | 60 | 2% | 0,117 | 175*150*135 | 150*80 | 7*14 | 7 |
| ACL-80 | 30 | 80 | 2% | 0,0876 | 200*160*165 | 170*80 | 7*14 | 9.5 |
| ACL-110 | 37 | 110 | 2% | 0,0637 | 240*150*185 | 200*80 | 10*20 | 14 |
| ACL-125 | 45 | 125 | 2% | 0,055 | 240*150*185 | 200*80 | 10*20 | 14 |
| ACL-150 | 55 | 150 | 2% | 0,0467 | 240*165*185 | 200*90 | 10*20 | 16 |
| ACL-200 | 75 | 200 | 2% | 0,035 | 240*170*185 | 200*95 | 10*20 | 18 |
| ACL-250 | 90(93) | 250 | 2% | 0,028 | 240*180*185 | 200*105 | 10*20 | 19 |
| ACL-280 | 110 | 280 | 2% | 0,026 | 240*185*185 | 200*110 | 10*20 | 21 |
| ACL-300 | 132 | 300 | 2% | 0,023 | 240*185*185 | 200*110 | 10*20 | 22 |
| ACL-400 | 160 | 400 | 2% | 0,0175 | 240*200*185 | 200*120 | 10*20 | 24,5 |
| ACL-450 | 187 | 450 | 2% | 0,016 | 240*200*185 | 200*120 | 10*20 | 25 |
| ACL-500 | 200(220) | 500 | 2% | 0,014 | 300*195*265 | 260*100 | 10*20 | 35 |
| ACL-600 | 250 | 600 | 2% | 0,0117 | 300*195*265 | 240*100 | 10*20 | 36 |
| ACL-700 | 280 | 700 | 2% | 0,010 | 300*205*265 | 240*110 | 10*20 | 40 |
| ACL-800 | 315 | 800 | 2% | 0,0088 | 300*220*265 | 240*140 | 10*20 | 48 |
| ACL-900 | 355 | 900 | 2% | 0,008 | 360*240*280 | 275*130 | 12*18 | 56 |
| ACL-1000 | 400 | 1000 | 2% | 0,007 | 360*260*320 | 275*140 | 12*18 | 70 |
DOREXS offre plusréacteur triphaséoptions, s'il vous plaîtContactez-nouspour un devis.
