Model No: ACL

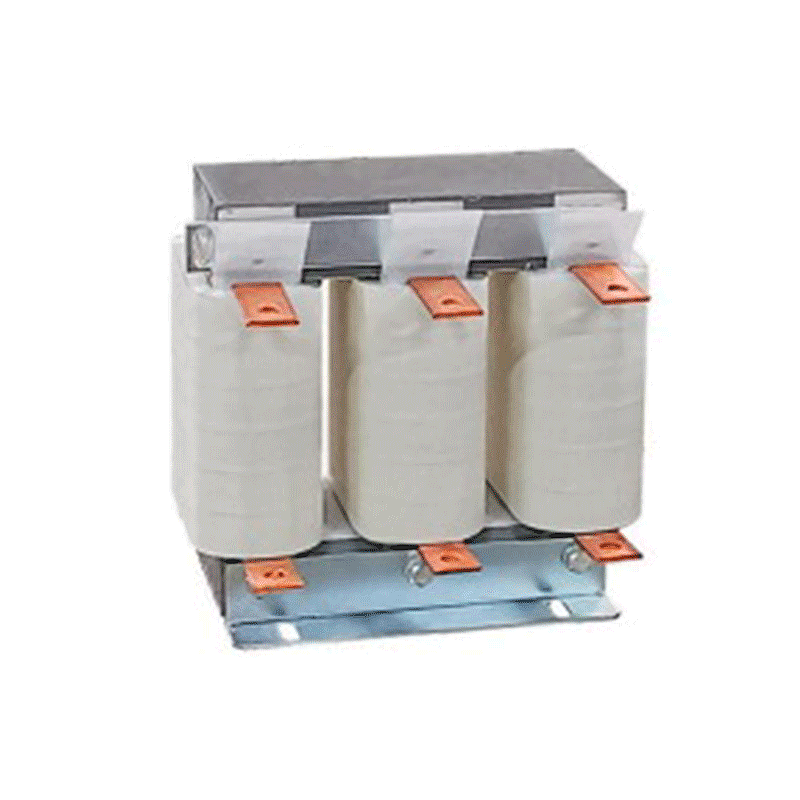

Трехфазный реактор
Трехфазный реактор Входной реактор Выходной реактор
количество :
Subscribe to our Newsletter
 | Трехфазный реактор (выходной реактор) |
| Уменьшите dv/dt выходного напряжения драйвера. | |
Уменьшите температуру и шум двигателя, улучшить изоляцию двигателя | |
| Увеличение срока службы двигателя |
Технические характеристики
- Номинальное рабочее напряжение: 3x380/480/690/1140 В
- Частота двигателя: 50/60 Гц
- Несущая частота инвертора: 2–16 кГц
- Номинальный ток: 5-1600 А при 40 ℃
- Длина кабеля двигателя: 30 мм макс. при 16 кГц (см. кривую снижения номинальных характеристик на следующей странице)
- Испытание на выдерживание напряжения: P->E4000VAC в течение 3 секунд / P->P4000VAC в течение 3 секунд.
- Реактивное сопротивление: 1% при 380 В/690/1140,50 Гц / 1% при 480 В, 60 Гц
- Уровень защиты: IP00
- Перегрузочная способность: 1,6-кратный номинальный ток в течение 1 мин (один раз в час)
- Диапазон температур: -40℃ - +45℃ (работа при полной нагрузке)
- Уровень изоляции: T40/F (155°C)
Особенности и преимущества
- Эффективно снижает высокое выходное напряжение dv/dt от драйвера двигателя 1GBT.
- Защищает изоляцию катушки двигателя от преждевременного старения и повреждения.
- Значительно увеличивает срок службы мотора.
- Уменьшите распространение помех на соседнее оборудование на линии.
Типичное применение
- Драйвер сервера
- Векторный драйвер с замкнутым контуром
- Драйвер двигателя с коротким кабелем
- Подберите и разместите машины
| Модель | Адаптационная сила (КВт) | Номинальный ток (А) | Падение напряжения | Номинальная индуктивность (мГн) | Габаритные размеры Длина, ширина, высота | Размер установки (мм) | Диаметр пор (мм) | Масса (Кг) |
| 0CL-5(8) | 0,75(1,5) | 8 | 1% | 1,4 | 120*85*135 | 90*60 | 7*14 | 2,5 |
| 0CL-10 | 2.2 | 10 | 1% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| 0CL-10 | 3.7(4) | 10 | 1% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| 0CL-15 | 5,5 | 15 | 1% | 0,47 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| 0CL-20 | 7,5 | 20 | 1% | 0,35 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| 0CL-30 | 11 | 30 | 1% | 0,234 | 155*140*135 | 130*70 | 7*14 | 4.7 |
| 0CL-40 | 15 | 40 | 1% | 0,175 | 155*140*135 | 130*70 | 7*14 | 5 |
| 0CL-50 | 18,5 | 50 | 1% | 0,14 | 175*150*135 | 150*80 | 7*14 | 7 |
| 0CL-60 | 22 | 60 | 1% | 0,117 | 175*150*135 | 150*80 | 7*14 | 7 |
| 0CL-80 | 30 | 80 | 1% | 0,0876 | 200*160*165 | 170*80 | 7*14 | 9,5 |
| 0CL-110 | 37 | 110 | 1% | 0,0637 | 240*150*185 | 200*80 | 10*20 | 14 |
| 0CL-125 | 45 | 125 | 1% | 0,055 | 240*150*185 | 200*80 | 10*20 | 14 |
| 0CL-150 | 55 | 150 | 1% | 0,0467 | 240*165*185 | 200*90 | 10*20 | 16 |
| 0CL-200 | 75 | 200 | 1% | 0,035 | 240*170*185 | 200*95 | 10*20 | 18 |
| 0CL-250 | 90(93) | 250 | 1% | 0,028 | 240*180*185 | 200*105 | 10*20 | 19 |
| 0CL-280 | 110 | 280 | 1% | 0,026 | 240*185*185 | 200*110 | 10*20 | 21 |
| 0CL-300 | 132 | 300 | 1% | 0,023 | 240*185*185 | 200*110 | 10*20 | 22 |
| 0CL-400 | 160 | 400 | 1% | 0,0175 | 240*200*185 | 200*120 | 10*20 | 24,5 |
| 0CL-450 | 187 | 450 | 1% | 0,016 | 240*200*185 | 200*120 | 10*20 | 25 |
| 0CL-500 | 200(220) | 500 | 1% | 0,014 | 300*195*265 | 260*100 | 10*20 | 35 |
| 0CL-600 | 250 | 600 | 1% | 0,0117 | 300*195*265 | 240*100 | 10*20 | 36 |
| 0CL-700 | 280 | 700 | 1% | 0,010 | 300*205*265 | 240*110 | 10*20 | 40 |
| 0CL-800 | 315 | 800 | 1% | 0,0088 | 300*220*265 | 240*140 | 10*20 | 48 |
| 0CL-900 | 355 | 900 | 1% | 0,008 | 360*240*280 | 275*130 | 12*18 | 56 |
| 0CL-1000 | 400 | 1000 | 1% | 0,007 | 360*260*320 | 275*140 | 12*18 | 70 |
 | Трехфазный реактор (входной реактор) |
| Уменьшение гармоник на стороне источника питания | |
| Уменьшите разрывы в коммутации | |
| Ограничить пусковой ток | |
| Экономичное и надежное решение для уменьшения помех в источнике питания. |
Технические характеристики
- Номинальное рабочее напряжение: 3x380/480/690/1140 В
- Частота двигателя: 50/60 Гц
- Номинальный ток: 5-1600 А при 40 ℃
- Испытание на выдерживание напряжения: P->E4000VAC в течение 3 секунд / P->P4000VAC в течение 3 секунд.
- Реактивное сопротивление: 2% при 380 В/690/1140,50 Гц / 2% при 480 В, 60 Гц
- Уровень защиты: IP00
- Перегрузочная способность: 1,6-кратный номинальный ток в течение 1 мин (один раз в час)
- Диапазон температур: -40℃ - +45℃ (работа при полной нагрузке)
- Уровень изоляции: T40/F (155°C)
Особенности и преимущества
- Обеспечьте надежность, производительность и длительный срок службы для пользователей электрооборудования.
- Подавление гармоник и коммутационных вырезов.
- Помогите соответствовать международным стандартам качества электроэнергии.
- Уменьшите импульсные и пиковые токи.
- Предотвратите нежелательные отключения из-за скачков напряжения в линии электропередачи.
- Улучшить истинный коэффициент мощности.
Типичное применение
Моторные приводы и различные системы привода с регулируемой скоростью, такие как: робототехника, оборудование, оборудование для автоматизации процессов.
| Модель | Адаптационная сила (КВт) | Номинальный ток (А) | Падение напряжения | Номинальная индуктивность (мГн) | Габаритные размеры Длина, ширина, высота | Размер установки (мм) | Диаметр пор (мм) | Масса (Кг) |
| ACL-5(8) | 0,75(1,5) | 8 | 2% | 1,4 | 120*85*135 | 90*60 | 7*14 | 2,5 |
| ACL-10 | 2.2 | 10 | 2% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| ACL-10 | 3.7(4) | 10 | 2% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| ACL-15 | 5,5 | 15 | 2% | 0,47 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| ACL-20 | 7,5 | 20 | 2% | 0,35 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| ACL-30 | 11 | 30 | 2% | 0,234 | 155*140*135 | 130*70 | 7*14 | 4.7 |
| ACL-40 | 15 | 40 | 2% | 0,175 | 155*140*135 | 130*70 | 7*14 | 5 |
| ACL-50 | 18,5 | 50 | 2% | 0,14 | 175*150*135 | 150*80 | 7*14 | 7 |
| ACL-60 | 22 | 60 | 2% | 0,117 | 175*150*135 | 150*80 | 7*14 | 7 |
| ACL-80 | 30 | 80 | 2% | 0,0876 | 200*160*165 | 170*80 | 7*14 | 9,5 |
| ACL-110 | 37 | 110 | 2% | 0,0637 | 240*150*185 | 200*80 | 10*20 | 14 |
| ACL-125 | 45 | 125 | 2% | 0,055 | 240*150*185 | 200*80 | 10*20 | 14 |
| ACL-150 | 55 | 150 | 2% | 0,0467 | 240*165*185 | 200*90 | 10*20 | 16 |
| ACL-200 | 75 | 200 | 2% | 0,035 | 240*170*185 | 200*95 | 10*20 | 18 |
| ACL-250 | 90(93) | 250 | 2% | 0,028 | 240*180*185 | 200*105 | 10*20 | 19 |
| ACL-280 | 110 | 280 | 2% | 0,026 | 240*185*185 | 200*110 | 10*20 | 21 |
| ACL-300 | 132 | 300 | 2% | 0,023 | 240*185*185 | 200*110 | 10*20 | 22 |
| ACL-400 | 160 | 400 | 2% | 0,0175 | 240*200*185 | 200*120 | 10*20 | 24,5 |
| ACL-450 | 187 | 450 | 2% | 0,016 | 240*200*185 | 200*120 | 10*20 | 25 |
| ACL-500 | 200(220) | 500 | 2% | 0,014 | 300*195*265 | 260*100 | 10*20 | 35 |
| ACL-600 | 250 | 600 | 2% | 0,0117 | 300*195*265 | 240*100 | 10*20 | 36 |
| ACL-700 | 280 | 700 | 2% | 0,010 | 300*205*265 | 240*110 | 10*20 | 40 |
| ACL-800 | 315 | 800 | 2% | 0,0088 | 300*220*265 | 240*140 | 10*20 | 48 |
| ACL-900 | 355 | 900 | 2% | 0,008 | 360*240*280 | 275*130 | 12*18 | 56 |
| ACL-1000 | 400 | 1000 | 2% | 0,007 | 360*260*320 | 275*140 | 12*18 | 70 |
DOREXS предлагает большетрехфазный реакторварианты, пожалуйстасвязаться с намидля цитаты.
