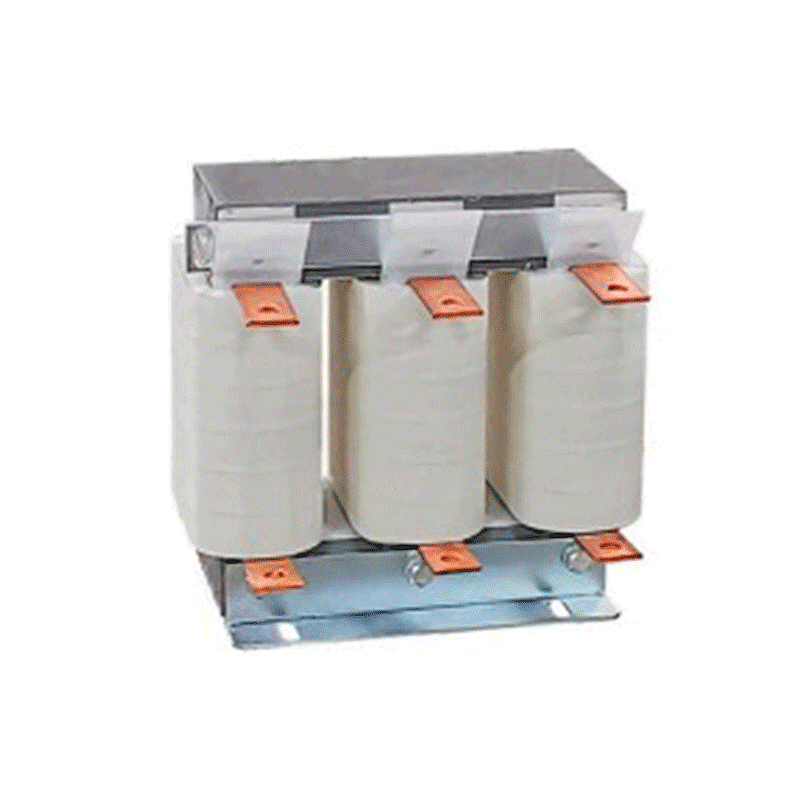

Reactor trifásico
Reactor trifásico Reactor de entrada Reactor de salida
Cantidad :
Subscribe to our Newsletter
 | Reactor trifásico (reactor de salida) |
| Reducir el dv/dt del voltaje de salida del controlador. | |
Reducir la temperatura y el ruido del motor, mejorar el aislamiento del motor | |
| Aumentar la vida útil del motor. |
Especificaciones técnicas
- Tensión de funcionamiento nominal: 3x380/480/690/1140V
- Frecuencia del motor: 50/60Hz
- Frecuencia portadora del inversor: 2-16 kHz
- Corriente nominal: 5-1600A@40℃
- Longitud del cable del motor: 30 m máx. a 16 kHz (consulte la curva de reducción en la página siguiente)
- Prueba de tensión soportada: P->E4000VAC durante 3 segundos / P->P4000VAC durante 3 segundos
- Reactancia: 1%@380V/690/1140,50Hz / 1%@480V,60Hz
- Nivel de protección: IP00
- Capacidad de sobrecarga: 1,6 veces la corriente nominal 1 min (una vez por hora)
- Rango de temperatura: -40 ℃ - +45 ℃ (funcionamiento a carga completa)
- Nivel de aislamiento: T40/F(155°C)
Características y Beneficios
- Reduzca eficazmente el alto voltaje de salida dv/dt del controlador de motor 1GBT.
- Protege el aislamiento de la bobina del motor contra el envejecimiento prematuro y los daños.
- Mejora significativamente la vida útil del motor.
- Reducir la propagación de interferencias a equipos adyacentes en la línea.
Aplicación tipica
- Controlador del servidor
- Controlador vectorial de bucle cerrado
- Controlador de motor con cable corto.
- Máquinas de recoger y colocar
| Modelo | Poder de adaptación (kilovatios) | Corriente nominal (A) | Caída de voltaje | Inductancia nominal (mH) | Dimensiones totales Largo ancho alto | Tamaño de instalación (mm) | Diámetro de poro (mm) | Peso (Kg) |
| 0CL-5(8) | 0,75(1,5) | 8 | 1% | 1.4 | 120*85*135 | 90*60 | 7*14 | 2.5 |
| 0CL-10 | 2.2 | 10 | 1% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| 0CL-10 | 3.7(4) | 10 | 1% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| 0CL-15 | 5.5 | 15 | 1% | 0,47 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| 0CL-20 | 7.5 | 20 | 1% | 0,35 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| 0CL-30 | 11 | 30 | 1% | 0,234 | 155*140*135 | 130*70 | 7*14 | 4.7 |
| 0CL-40 | 15 | 40 | 1% | 0,175 | 155*140*135 | 130*70 | 7*14 | 5 |
| 0CL-50 | 18.5 | 50 | 1% | 0,14 | 175*150*135 | 150*80 | 7*14 | 7 |
| 0CL-60 | 22 | 60 | 1% | 0.117 | 175*150*135 | 150*80 | 7*14 | 7 |
| 0CL-80 | 30 | 80 | 1% | 0.0876 | 200*160*165 | 170*80 | 7*14 | 9.5 |
| 0CL-110 | 37 | 110 | 1% | 0.0637 | 240*150*185 | 200*80 | 10*20 | 14 |
| 0CL-125 | 45 | 125 | 1% | 0.055 | 240*150*185 | 200*80 | 10*20 | 14 |
| 0CL-150 | 55 | 150 | 1% | 0.0467 | 240*165*185 | 200*90 | 10*20 | dieciséis |
| 0CL-200 | 75 | 200 | 1% | 0.035 | 240*170*185 | 200*95 | 10*20 | 18 |
| 0CL-250 | 90(93) | 250 | 1% | 0,028 | 240*180*185 | 200*105 | 10*20 | 19 |
| 0CL-280 | 110 | 280 | 1% | 0.026 | 240*185*185 | 200*110 | 10*20 | 21 |
| 0CL-300 | 132 | 300 | 1% | 0.023 | 240*185*185 | 200*110 | 10*20 | 22 |
| 0CL-400 | 160 | 400 | 1% | 0.0175 | 240*200*185 | 200*120 | 10*20 | 24,5 |
| 0CL-450 | 187 | 450 | 1% | 0,016 | 240*200*185 | 200*120 | 10*20 | 25 |
| 0CL-500 | 200(220) | 500 | 1% | 0.014 | 300*195*265 | 260*100 | 10*20 | 35 |
| 0CL-600 | 250 | 600 | 1% | 0.0117 | 300*195*265 | 240*100 | 10*20 | 36 |
| 0CL-700 | 280 | 700 | 1% | 0.010 | 300*205*265 | 240*110 | 10*20 | 40 |
| 0CL-800 | 315 | 800 | 1% | 0.0088 | 300*220*265 | 240*140 | 10*20 | 48 |
| 0CL-900 | 355 | 900 | 1% | 0.008 | 360*240*280 | 275*130 | 12*18 | 56 |
| 0CL-1000 | 400 | 1000 | 1% | 0.007 | 360*260*320 | 275*140 | 12*18 | 70 |
 | Reactor trifásico (reactor de entrada) |
| Reducir los armónicos en el lado de la fuente de alimentación. | |
| Reducir las brechas de conmutación | |
| Limitar la corriente de entrada | |
| Solución económica y confiable para mitigar las interferencias en el suministro de energía. |
Especificaciones técnicas
- Tensión de funcionamiento nominal: 3x380/480/690/1140V
- Frecuencia del motor: 50/60Hz
- Corriente nominal: 5-1600A@40℃
- Prueba de tensión soportada: P->E4000VAC durante 3 segundos / P->P4000VAC durante 3 segundos
- Reactancia: 2%@380V/690/1140,50Hz / 2%@480V,60Hz
- Nivel de protección: IP00
- Capacidad de sobrecarga: 1,6 veces la corriente nominal 1 min (una vez por hora)
- Rango de temperatura: -40 ℃ - +45 ℃ (funcionamiento a carga completa)
- Nivel de aislamiento: T40/F(155°C)
Características y Beneficios
- Garantice confiabilidad, rendimiento y larga vida útil para los usuarios eléctricos.
- Suprime armónicos y muescas de conmutación.
- Ayude a cumplir con los estándares internacionales de calidad de energía.
- Reducir las sobretensiones y las corrientes máximas.
- Evite viajes molestos debido a picos de voltaje en la línea eléctrica.
- Mejora el factor de potencia real.
Aplicación tipica
Accionamientos de motor y diversos sistemas de accionamiento de velocidad ajustable, como: robótica, maquinaria, equipos de automatización de procesos.
| Modelo | Poder de adaptación (kilovatios) | Corriente nominal (A) | Caída de voltaje | Inductancia nominal (mH) | Dimensiones totales Largo ancho alto | Tamaño de instalación (mm) | Diámetro de poro (mm) | Peso (Kg) |
| ACL-5(8) | 0,75(1,5) | 8 | 2% | 1.4 | 120*85*135 | 90*60 | 7*14 | 2.5 |
| ACL-10 | 2.2 | 10 | 2% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| ACL-10 | 3.7(4) | 10 | 2% | 0,7 | 120*85*135 | 90*60 | 7*14 | 2.6 |
| ACL-15 | 5.5 | 15 | 2% | 0,47 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| ACL-20 | 7.5 | 20 | 2% | 0,35 | 155*130*135 | 130*60 | 7*14 | 4.2 |
| ACL-30 | 11 | 30 | 2% | 0,234 | 155*140*135 | 130*70 | 7*14 | 4.7 |
| ACL-40 | 15 | 40 | 2% | 0,175 | 155*140*135 | 130*70 | 7*14 | 5 |
| ACL-50 | 18.5 | 50 | 2% | 0,14 | 175*150*135 | 150*80 | 7*14 | 7 |
| ACL-60 | 22 | 60 | 2% | 0.117 | 175*150*135 | 150*80 | 7*14 | 7 |
| ACL-80 | 30 | 80 | 2% | 0.0876 | 200*160*165 | 170*80 | 7*14 | 9.5 |
| ACL-110 | 37 | 110 | 2% | 0.0637 | 240*150*185 | 200*80 | 10*20 | 14 |
| ACL-125 | 45 | 125 | 2% | 0.055 | 240*150*185 | 200*80 | 10*20 | 14 |
| ACL-150 | 55 | 150 | 2% | 0.0467 | 240*165*185 | 200*90 | 10*20 | dieciséis |
| ACL-200 | 75 | 200 | 2% | 0.035 | 240*170*185 | 200*95 | 10*20 | 18 |
| ACL-250 | 90(93) | 250 | 2% | 0,028 | 240*180*185 | 200*105 | 10*20 | 19 |
| ACL-280 | 110 | 280 | 2% | 0.026 | 240*185*185 | 200*110 | 10*20 | 21 |
| ACL-300 | 132 | 300 | 2% | 0.023 | 240*185*185 | 200*110 | 10*20 | 22 |
| ACL-400 | 160 | 400 | 2% | 0.0175 | 240*200*185 | 200*120 | 10*20 | 24,5 |
| ACL-450 | 187 | 450 | 2% | 0,016 | 240*200*185 | 200*120 | 10*20 | 25 |
| ACL-500 | 200(220) | 500 | 2% | 0.014 | 300*195*265 | 260*100 | 10*20 | 35 |
| ACL-600 | 250 | 600 | 2% | 0.0117 | 300*195*265 | 240*100 | 10*20 | 36 |
| ACL-700 | 280 | 700 | 2% | 0.010 | 300*205*265 | 240*110 | 10*20 | 40 |
| ACL-800 | 315 | 800 | 2% | 0.0088 | 300*220*265 | 240*140 | 10*20 | 48 |
| ACL-900 | 355 | 900 | 2% | 0.008 | 360*240*280 | 275*130 | 12*18 | 56 |
| ACL-1000 | 400 | 1000 | 2% | 0.007 | 360*260*320 | 275*140 | 12*18 | 70 |
