Model No: ACL

삼상 원자로

삼상리액터 입력리액터 출력리액터

수량 :

연락처 보내기

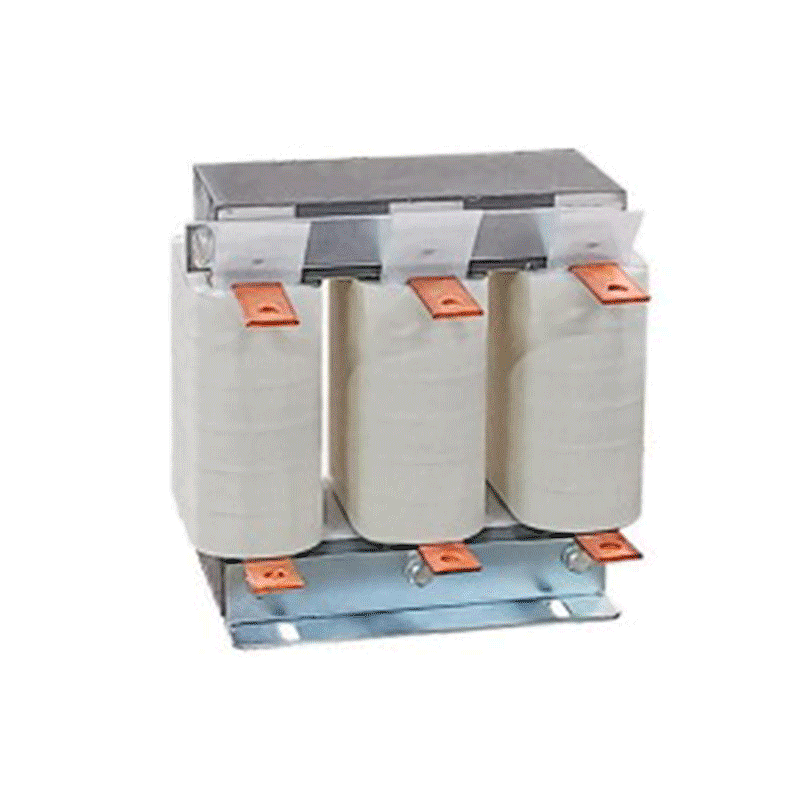

	삼상리액터(출력리액터)
	드라이버 출력 전압의 dv/dt를 줄입니다.
	모터 온도와 소음을 줄이고, 모터 절연 개선
	모터 수명 연장

기술 사양

정격 작동 전압: 3x380/480/690/1140V
모터 주파수: 50/60Hz
인버터 캐리어 주파수: 2-16kHz
정격 전류: 5-1600A@40℃
모터 케이블 길이: 30mmax@16kHz(다음 페이지의 경감 곡선 참조)
내전압 시험 : P->E4000VAC 3초 / P->P4000VAC 3초
리액턴스: 1%@380V/690/1140,50Hz / 1%@480V,60Hz
보호 수준: IP00
과부하 용량: 정격 전류의 1.6배 1min(1시간에 1회)
온도 범위: -40℃ - +45℃(최대 부하 작동)
절연 수준: T40/F(155°C)

특징 및 이점

1GBT 모터 드라이버의 고출력 전압 dv/dt를 효과적으로 줄입니다.
모터 코일 절연체를 조기 노화 및 손상으로부터 보호합니다.
모터의 수명이 크게 향상됩니다.
라인의 인접한 장비로의 간섭 전파를 줄입니다.

일반적인 응용

서버 드라이버
폐쇄 루프 벡터 드라이버
짧은 케이블이 있는 모터 드라이버
픽 앤 플레이스 기계

**삼상 리액터(출력 리액터) 선택 매개변수 표**
모델	적응력 (킬로원)	정격 전류 (ㅏ)	전력 감소	정격 인덕턴스 (mH)	전체 치수 *길이너비높이*	설치 크기 (mm)	기공 직경 (mm)	무게 (킬로그램)
0CL-5(8)	0.75(1.5)	8	1%	1.4	12085135	90*60	7*14	2.5
0CL-10	2.2	10	1%	0.7	12085135	90*60	7*14	2.6
0CL-10	3.7(4)	10	1%	0.7	12085135	90*60	7*14	2.6
0CL-15	5.5	15	1%	0.47	155130135	130*60	7*14	4.2
0CL-20	7.5	20	1%	0.35	155130135	130*60	7*14	4.2
0CL-30	11	30	1%	0.234	155140135	130*70	7*14	4.7
0CL-40	15	40	1%	0.175	155140135	130*70	7*14	5
0CL-50	18.5	50	1%	0.14	175150135	150*80	7*14	7
0CL-60	22	60	1%	0.117	175150135	150*80	7*14	7
0CL-80	30	80	1%	0.0876	200160165	170*80	7*14	9.5
0CL-110	37	110	1%	0.0637	240150185	200*80	10*20	14
0CL-125	45	125	1%	0.055	240150185	200*80	10*20	14
0CL-150	55	150	1%	0.0467	240165185	200*90	10*20	16
0CL-200	75	200	1%	0.035	240170185	200*95	10*20	18
0CL-250	90(93)	250	1%	0.028	240180185	200*105	10*20	19
0CL-280	110	280	1%	0.026	240185185	200*110	10*20	21
0CL-300	132	300	1%	0.023	240185185	200*110	10*20	22
0CL-400	160	400	1%	0.0175	240200185	200*120	10*20	24.5
0CL-450	187	450	1%	0.016	240200185	200*120	10*20	25
0CL-500	200(220)	500	1%	0.014	300195265	260*100	10*20	35
0CL-600	250	600	1%	0.0117	300195265	240*100	10*20	36
0CL-700	280	700	1%	0.010	300205265	240*110	10*20	40
0CL-800	315	800	1%	0.0088	300220265	240*140	10*20	48
0CL-900	355	900	1%	0.008	360240280	275*130	12*18	56
0CL-1000	400	1000	1%	0.007	360260320	275*140	12*18	70

	삼상리액터(입력리액터)
	전원 공급 장치 측의 고조파를 줄입니다.
	통근 공백 감소
	돌입 전류 제한
	전원 공급 장치 간섭을 완화하는 경제적이고 안정적인 솔루션

기술 사양

정격 작동 전압: 3x380/480/690/1140V
모터 주파수: 50/60Hz
정격 전류: 5-1600A@40℃
내전압 시험 : P->E4000VAC 3초 / P->P4000VAC 3초
리액턴스: 2%@380V/690/1140,50Hz / 2%@480V,60Hz
보호 수준: IP00
과부하 용량: 정격 전류의 1.6배 1min(1시간에 1회)
온도 범위: -40℃ - +45℃(최대 부하 작동)
절연 수준: T40/F(155°C)

특징 및 이점

전기 사용자를 위한 신뢰성, 성능 및 긴 수명을 보장합니다.
고조파 및 정류 노칭을 억제합니다.
국제 전력 품질 표준을 충족하도록 도와주세요.
서지 및 피크 전류를 줄입니다.
전력선 전압 스파이크로 인한 불필요한 트립을 방지합니다.
실제 역률을 개선합니다.

일반적인 응용

모터 드라이브 및 다양한 조절 가능한 속도 드라이브 시스템: 로봇공학, 기계, 공정 자동화 장비.

**3상 리액터(입력 리액터) 선택 매개변수 표**
모델	적응력 (킬로원)	정격 전류 (ㅏ)	전력 감소	정격 인덕턴스 (mH)	전체 치수 *길이너비높이*	설치 크기 (mm)	기공 직경 (mm)	무게 (킬로그램)
ACL-5(8)	0.75(1.5)	8	2%	1.4	12085135	90*60	7*14	2.5
ACL-10	2.2	10	2%	0.7	12085135	90*60	7*14	2.6
ACL-10	3.7(4)	10	2%	0.7	12085135	90*60	7*14	2.6
ACL-15	5.5	15	2%	0.47	155130135	130*60	7*14	4.2
ACL-20	7.5	20	2%	0.35	155130135	130*60	7*14	4.2
ACL-30	11	30	2%	0.234	155140135	130*70	7*14	4.7
ACL-40	15	40	2%	0.175	155140135	130*70	7*14	5
ACL-50	18.5	50	2%	0.14	175150135	150*80	7*14	7
ACL-60	22	60	2%	0.117	175150135	150*80	7*14	7
ACL-80	30	80	2%	0.0876	200160165	170*80	7*14	9.5
ACL-110	37	110	2%	0.0637	240150185	200*80	10*20	14
ACL-125	45	125	2%	0.055	240150185	200*80	10*20	14
ACL-150	55	150	2%	0.0467	240165185	200*90	10*20	16
ACL-200	75	200	2%	0.035	240170185	200*95	10*20	18
ACL-250	90(93)	250	2%	0.028	240180185	200*105	10*20	19
ACL-280	110	280	2%	0.026	240185185	200*110	10*20	21
ACL-300	132	300	2%	0.023	240185185	200*110	10*20	22
ACL-400	160	400	2%	0.0175	240200185	200*120	10*20	24.5
ACL-450	187	450	2%	0.016	240200185	200*120	10*20	25
ACL-500	200(220)	500	2%	0.014	300195265	260*100	10*20	35
ACL-600	250	600	2%	0.0117	300195265	240*100	10*20	36
ACL-700	280	700	2%	0.010	300205265	240*110	10*20	40
ACL-800	315	800	2%	0.0088	300220265	240*140	10*20	48
ACL-900	355	900	2%	0.008	360240280	275*130	12*18	56
ACL-1000	400	1000	2%	0.007	360260320	275*140	12*18	70

DOREXS는 더 많은 것을 제공합니다삼상 반응기옵션 부탁드립니다문의하기견적을 위해.
