공통 모드 초크와 EMI 필터: 귀하의 애플리케이션에 적합한 EMI 솔루션은 무엇입니까?

EMI 억제 전략 최적화

올바른 전자기 간섭 억제 구성 요소를 선택하면 제품의 시스템 성능과 규정 준수가 성사되거나 중단될 수 있습니다. 방법 알아보기전자기 간섭을 줄입니다: 잘못 생각하면 EMC 테스트 실패, 비용이 많이 드는 재설계, 제품 출시 지연 등을 보게 됩니다. 제대로 작동하면 전자 장치는 높은 수준의 전기 잡음이 있는 열악한 환경에서도 안정적으로 작동합니다.

공통 모드 초크와 EMI 필터는 모두 전자기 간섭을 해결하지만 근본적으로 다른 목적으로 사용됩니다. 공통 모드 초크는 특정 잡음 유형을 목표로 억제하는 기능을 제공하는 반면, 완전한 EMI 필터 솔루션은 더 넓은 주파수 범위에 걸쳐 포괄적인 보호 기능을 제공합니다.

이 가이드는 이 두 가지 접근 방식 간의 주요 차이점을 분석하고 산업 제어 시스템, 의료 장비 또는 소비자 전자 장치를 위한 전원 공급 장치 회로를 설계하는지 여부에 관계없이 특정 애플리케이션에 적합한 솔루션을 결정하는 데 도움을 줍니다.

이 EMI 솔루션을 독특하게 만드는 것은 무엇입니까?

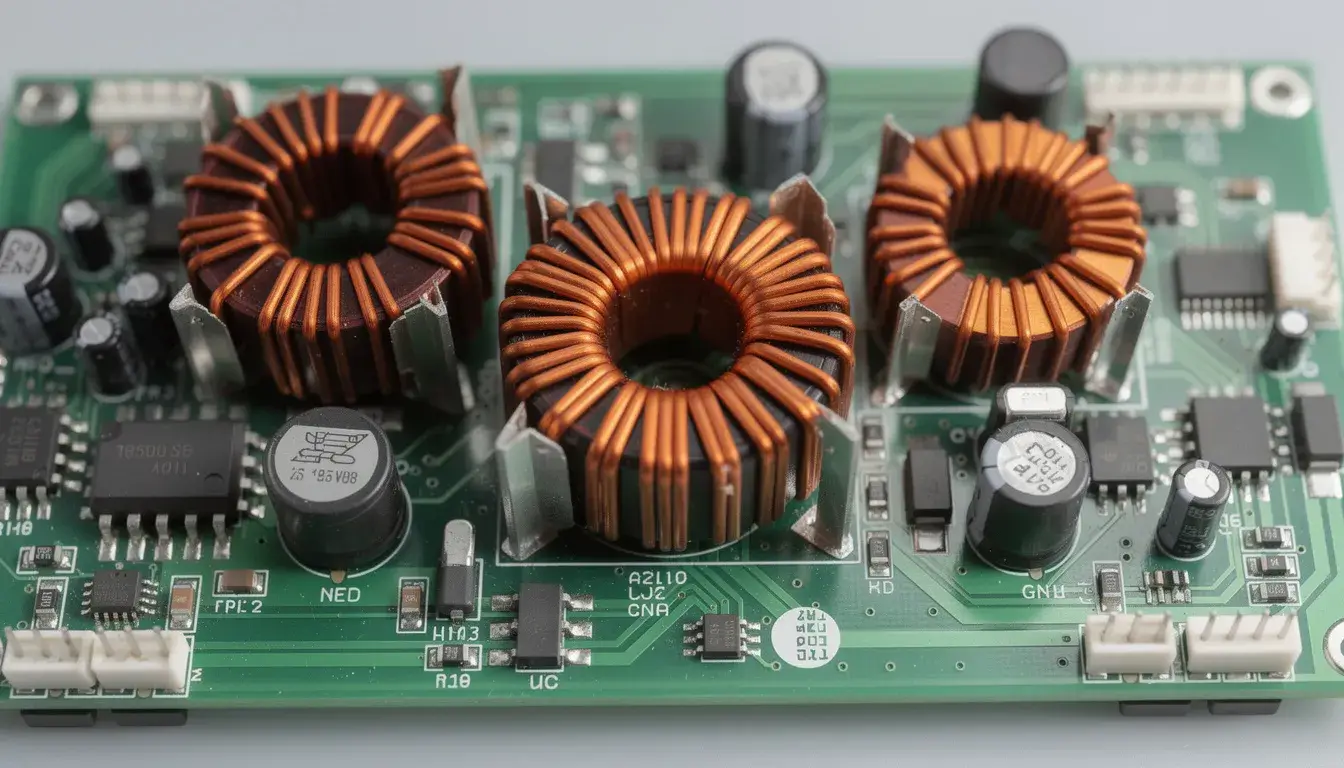

공통 모드 초크 – 타겟 간섭 제어

공통 모드 초크는 차동 신호가 영향을 받지 않고 통과하도록 허용하면서 공통 모드 잡음을 억제하도록 특별히 설계된 특수 유도성 부품입니다. 이 구조에는 병렬 구성으로 자기 코어에 인덕터 코일을 감아 두 개의 전력선에서 동일한 방향으로 이동하는 고주파 소음을 차단하기 위해 함께 작동하는 두 개의 동일한 코일을 만드는 작업이 포함됩니다.

공통 모드 초크 통합의 주요 이점:

• 낮은 저항 손실로 인한 높은 전류 처리 성능

• 효과적인 저주파 잡음 억제

• 전력선 및 데이터선에 간단한 설치

• 기본 EMI 제어를 위한 비용 효율적인 솔루션

• 포화 없이 고투자율 코어를 사용하는 능력

공통 모드 초크는 원하는 전력이나 데이터 신호에 영향을 주지 않고 공통 모드 전류를 감쇠해야 하는 스위치 모드 전원 공급 장치 및 모터 드라이브에서 특히 잘 작동합니다. 이는 차동 신호가 억제되어야 하는 공통 모드 잡음과 동일한 주파수 범위에서 작동하는 애플리케이션에서 흔히 발견됩니다.

EMI 필터 - 포괄적인 잡음 억제

EMI 필터는 광범위한 스펙트럼 잡음 억제 기능을 제공하기 위해 인덕터, 커패시터, 때로는 추가 보호 요소 등 여러 구성 요소를 통합한 완전한 필터링 시스템을 나타냅니다. 단일 구성 요소 솔루션과 달리 이 필터는 공통 모드와 차동 모드 잡음을 동시에 해결합니다.

EMI 필터 솔루션의 주요 이점:

• DC부터 수백 MHz까지 넓은 주파수 스펙트럼 범위

• 공통 및 차동 모드 잡음을 모두 처리하는 다중 모드 잡음 억제

• 향상된 시스템 신뢰성을 위한 통합 안전 기능

• EMC 표준을 준수하도록 설계됨

• 다양한 애플리케이션에 대한 구성 가능

DOREXS에서는 광범위한 제품을 제조합니다.EMI 필터 솔루션단상, 3상, IEC 인렛, PCB, 피드스루 및 DC 필터를 포함합니다. 당사의 제품은 산업 자동화, 의료 기기, 가전 제품 및 가전 제품 분야의 고객에게 서비스를 제공하며 각 제품에는 규정 준수 및 안정적인 전원 공급 장치 작동을 보장하기 위해 신뢰할 수 있는 표준 인증 솔루션이 필요합니다.

공통 모드 초크와 EMI 필터: 차이점은 무엇입니까?

응용 분야

이러한 솔루션 사이의 선택은 종종 특정 애플리케이션 요구 사항에 따라 결정됩니다.

애플리케이션 유형	공통 모드 초크	EMI 필터
전력선 컨디셔닝	✓ 주요 용도	✓ 종합적인 솔루션
모터 드라이브	✓ 효과적이다	✓ 완전한 보호
AC/DC 전원 입력	제한된	✓ 필수
산업용 장비	기본 보호	✓ 완전한 규정 준수
의료기기	구성 요소 수준	✓ 표준에 필수
통신 시스템	신호선 필터링	✓ 시스템 전반에 걸친 보호

공통 모드 초크는 특정 도체의 잡음을 줄여야 하는 전력 변환 애플리케이션에서 중요한 역할을 합니다. 예를 들어 낮은 메가헤르츠 스펙트럼에서 가변 속도 드라이브 및 위상 제어 장치의 공통 모드 RF 잡음을 감쇠하는 등 케이블 길이가 긴 산업 시스템에서 탁월한 성능을 발휘합니다.

EMI 필터는 애플리케이션이 규정 준수를 요구하거나 여러 주파수 범위에 걸쳐 전도성 EMI를 처리할 때 필수적입니다. 예를 들어 의료 장비에는 일반적으로 완전한 필터 솔루션만이 제공할 수 있는 포괄적인 접근 방식이 필요합니다.

주파수 응답

각 솔루션의 주파수 특성을 이해하면 소음 문제에 적합한 구성요소를 찾는 데 도움이 됩니다.

공통 모드 초크:

• 낮은 주파수(일반적으로 30MHz 미만)에서 가장 효과적입니다.

• 공통 모드 잡음 신호에 높은 임피던스 제공

• 기생 용량으로 인해 고주파 성능이 제한됨

• 인덕턴스가 높을수록 더 많은 회전이 필요하므로 더 큰 기생 효과가 발생합니다.

EMI 필터:

• 수백 MHz까지 확장되는 넓은 주파수 범위

• 여러 필터 단계가 다양한 소음 원인을 해결합니다.

• 특정 주파수 대역에 최적화된 구성 요소 선택

• 통합 설계를 통해 고주파 성능 향상

모드 초크의 중요한 기술적 한계에는 저주파 효율성과 고주파 성능 간의 균형이 필요합니다. 특정 코어 소재의 경우 저주파 필터링을 달성하려면 더 높은 인덕턴스가 필요하므로 더 많은 턴이 필요하며, 이러한 추가 턴은 고주파 필터링 기능을 무력화시키는 기생 커패시턴스를 생성합니다.

구성요소 복잡성

EMI 억제 솔루션의 복잡성은 보드 공간, 통합 노력 및 전체 회로 설계에 직접적인 영향을 미칩니다.

공통 모드 초크:

• 최소한의 추가 회로가 필요한 단일 유도 구성 요소

• 간단한 설치 및 교체

• 통합 솔루션에 비해 더 큰 물리적 크기와 더 무거운 무게

• 기계적 스트레스 환경에서 진동으로 인한 고장이 발생할 수 있음

• 제조 공차로 인한 권선 불일치로 인해 모드 변환이 발생할 수 있음

EMI 필터:

• 인덕터, 커패시터 및 보호 요소를 갖춘 완전한 회로

• 동등하거나 더 나은 성능을 위한 더 작은 패키지 크기

• 내부 디자인은 더 복잡하지만 시스템 통합은 더 간단합니다.

• 특정 성능 특성에 대해 사전 테스트됨

• 엔지니어링 팀의 설계 부담 감소

최신 EMI 필터 장치는 개별 공통 모드 초크 솔루션에 비해 상당히 작은 패키지로 훨씬 더 많은 RFI 억제 기능을 제공합니다. 이러한 공간 효율성은 소형화가 경쟁 우위를 가져오는 현대 전자 설계에서 매우 중요합니다.

규제 준수

상용 제품의 경우 EMC 표준 충족은 협상할 수 없으며 EMI 억제 전략 선택은 규정 준수 경로에 영향을 미칩니다.

공통 모드 초크:

• EMI 감소를 위한 부품 수준 사양 제공

• 시스템 규정 준수를 달성하려면 추가 설계 작업이 필요합니다.

• 성능은 적절한 설치 및 접지에 따라 달라집니다.

• 완전한 규정 준수를 위해 추가 구성 요소가 필요할 수 있음

EMI 필터:

• EMC 표준(CISPR, FCC, CE 마크)을 충족하도록 설계된 완벽한 솔루션

• 특정 요구 사항에 대해 사전 인증된 구성을 사용할 수 있습니다.

• 문서화를 통해 보다 빠른 규제 승인 지원

• DOREXS는 까다로운 응용 분야를 위한 표준 인증 필터 솔루션을 제공합니다.

신호 무결성과 전기 잡음으로 인한 성능 저하로 인해 데이터 손상이나 안전 문제가 발생할 수 있는 경우 완전한 EMI 필터 솔루션은 제품이 규제 요구 사항을 충족한다는 것을 보장합니다.

숙련된 엔지니어의 말

EMI 억제 구성 요소를 정기적으로 사용하는 엔지니어는 응용 경험을 바탕으로 명확한 선호 사항을 개발했습니다.

공통 모드 초크 옹호자들은 다음을 높이 평가합니다.

• ✅ 최소한의 설계 복잡성으로 간단한 구현

• ✅ 포화 걱정 없는 고출력 처리

• ✅ 비용 효율적인 접근 방식기본 필터링 요구 사항

• ✅ 다른 필터 요소와 결합할 수 있는 유연성

EMI 필터 전문가 가치:

• ✅ 주파수 범위 전반에 걸쳐 포괄적인 공통 모드 잡음 억제

• ✅ 사전 테스트된 솔루션을 통한 규정 준수 보장

• ✅ 전체 구성 요소 수를 줄이는 통합 보호 기능

• ✅ DOREXS와 같은 제조업체의 기술 지원 및 맞춤형 디자인 옵션

현실적으로 숙련된 엔지니어는 동일한 시스템의 서로 다른 부분에서 두 솔루션을 모두 사용하는 경우가 많습니다. 포괄적인 EMI 억제가 필요한 까다로운 애플리케이션에서는 공통 모드 초크, 칩 비드, 커패시터 및 인덕터를 결합하는 다단계 필터링 체인을 사용하는 경우가 있습니다. 각각은 전체 잡음 억제 전략에서 특정 기능을 수행합니다.

성능 요구 사항 개요

EMI 솔루션을 실제 성능 요구 사항에 맞추면 과도한 엔지니어링과 과소 보호를 모두 방지할 수 있습니다.

공통 모드 초크는 다음과 같은 경우에 적합합니다.

• 기본 공통 모드 잡음 억제로 귀하의 요구 사항을 충족합니다.

• 고전류 처리(종종 수 암페어 이상)가 필요합니다.

• 소음 주파수는 초크의 유효 범위 내에 속합니다.

• 예산 제약으로 인해 더 간단한 솔루션이 선호됩니다.

• 차동 모드 감쇠는 주요 관심사가 아닙니다.

EMI 필터다음과 같은 경우에 필수적이 됩니다:

• 여러 주파수 수십 년에 걸쳐 광범위한 스펙트럼 EMI 제어가 필요합니다.

• 상업용, 산업용 또는 의료용 애플리케이션에 대한 규정 준수는 필수입니다.

• 시스템은 스위칭 전원 공급 장치 또는 기타 높은 잡음 소스 근처에서 작동합니다.

• 공통 및 차동 모드 억제가 모두 필요합니다.

• 열악한 환경에서의 신뢰성에는 입증되고 테스트된 솔루션이 필요합니다.

두 솔루션 모두 최적의 성능을 위해서는 적절한 설치와 접지가 필요합니다. 공통 모드 초크 설치의 효율성은 RF 주파수에서 접지면과 섀시에 대한 견고한 연결에 크게 좌우됩니다. 마찬가지로 EMI 필터도 정격 성능을 달성하려면 적절한 입력 및 출력 분리와 적절한 접지가 필요합니다.

귀하에게 적합한 EMI 솔루션은 무엇입니까?

필요한 경우 공통 모드 초크를 선택하십시오.

• ✔ 전력선에 대한 간단하고 비용 효율적인 EMI 억제

• ✔ 고전류 처리 능력(10A 이상)

• ✔ 알려진 주파수 범위의 기본 공통 모드 잡음 필터링

• ✔ 최소 구성 요소 수 요구 사항

• ✔ 신호 통과 대역이 잡음 제거 대역과 겹치는 애플리케이션을 위한 솔루션

공통 모드 초크는 EMI 문제가 간단하고 잡음 소스의 특성이 잘 파악된 경우 탁월한 가치를 제공합니다. 이는 공통 모드 전류가 지배적이고 차동 모드 신호가 방해 없이 전달되어야 하는 전자 시스템에서 효과적으로 작동합니다.

필요한 경우 EMI 필터를 선택하십시오.

• ✔ 넓은 주파수 범위에서 포괄적인 EMI 억제

• ✔ 상업용 또는 의료용 애플리케이션에 대한 규정 준수

• ✔ 하나의 패키지에 통합된 안전 기능 및 보호 기능

• ✔ 특정 EMC 요구 사항에 맞는 맞춤형 솔루션

• ✔ 설계 시간 단축 및 출시 기간 단축

• ✔ 최고의 신뢰성을 요구하는 애플리케이션 지원

을 위한의료 기기를 연구하는 엔지니어, 산업 자동화 장비 또는 EMC 규정 준수가 중요한 모든 애플리케이션에서는 숙련된 제조업체의 완전한 EMI 필터 솔루션이 가장 안정적인 발전 경로를 제공합니다.

귀하의 애플리케이션에 대한 올바른 선택

공통 모드 초크와 EMI 필터는 모두 EMI를 효과적으로 줄이고 전자기 간섭의 유해한 영향으로부터 전자 회로를 보호하지만 서로 다른 요구 사항을 충족합니다.

공통 모드 초크 선택높은 전류 요구 사항과 예산 제약으로 인해 잘 정의된 협대역 잡음 문제가 있는 경우 더 간단한 솔루션이 선호됩니다. 이러한 구성 요소는 공통 모드 잡음을 차단하는 동시에 최소한의 감쇠로 차동 모드 신호를 전달하는 기능이 뛰어납니다.

완전한 EMI 필터 선택귀하의 애플리케이션이 광범위한 스펙트럼 보호, 규정 준수 및 통합 솔루션의 효율성을 요구하는 경우. 초기 투자는 보다 빠른 인증, 향상된 신뢰성, 엔지니어링 시간 단축을 통해 이익을 얻습니다.

복잡한 EMC 문제 또는 맞춤형 요구 사항에 대해서는 경험이 풍부한 전문가와 상담하세요.필터 제조업체말이 되네요. DOREXS 기술 팀은 엔지니어링 지원, 맞춤형 필터 설계, 특정 전력 품질 및 EMI 억제 요구 사항에 적합한 솔루션 선택에 대한 지침을 제공합니다.

최종 결정을 내릴 때 다음을 고려하십시오.

• 귀하의 제품이 충족해야 하는 특정 EMC 표준

• 전력 요구 사항 및 현재 처리 요구 사항

• 사용 가능한 보드 공간 및 설치 제약

• 원하는 신호와 잡음 소스의 주파수 범위

• 환경 조건 및 신뢰성 요구 사항

권리EMI 솔루션제품의 작동을 보호하고 신호 품질을 보장하며 고객이 기대하는 성능을 제공하므로 적절한 선택에 소요되는 시간은 투자 가치가 있습니다.
