À quoi sert un module d'entrée de puissance ? (Guide axé sur l'ingénieur par DOREXS)

Les modules d'entrée d'alimentation constituent la première étape de la gestion de l'énergie dans les systèmes électriques, gérant tout, de la connexion au secteur à la suppression du bruit, dans un seul assemblage. Si vous concevez ou achetez un équipement qui se branche au mur, comprendre ce que fait un PEM (et comment en spécifier un) vous permettra d'économiser du temps, de l'espace sur le panneau et des problèmes de conformité.

Points clés à retenir

• Un module d'entrée d'alimentation combine une entrée d'alimentation, un interrupteur, un porte-fusible ou un disjoncteur, un filtre EMI et parfois un sélecteur de tension en une seule unité compacte, gérant l'alimentation secteur là où elle entre dans votre équipement.

• Les PEM réduisent l'espace sur le panneau, la complexité du câblage et les efforts de gestion des composants par rapport à l'utilisation de composants individuels tels que des entrées séparées, des commutateurs, des porte-fusibles et des filtres EMI autonomes.

• Les filtres EMI intégrés dans les modules d'entrée d'alimentation sont essentiels à la conformité CEM et à la suppression du bruit sur les appareils industriels, médicaux et grand public.

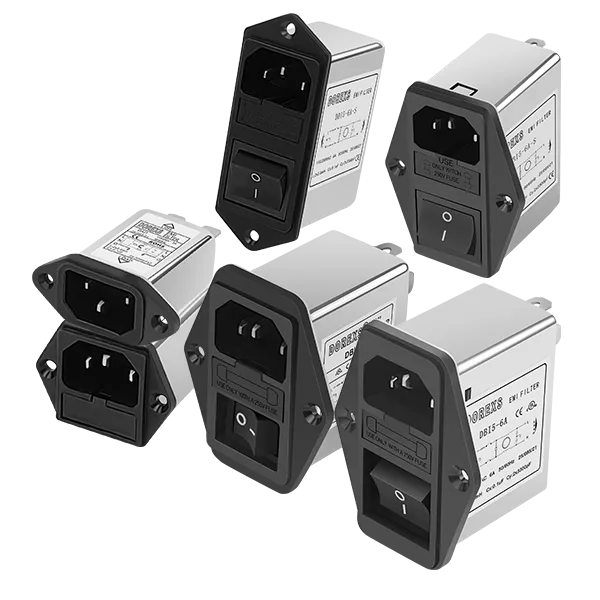

• DOREXS conçoit et fabriqueFiltres d'entrée CEI et modules d'entrée de puissancequi peut être personnalisé pour les valeurs nominales de courant, le courant de fuite et les performances de filtrage.

• Les sections ci-dessous expliquent comment choisir le bon module et présentent des exemples de cas d'utilisation pour des applications médicales et industrielles.

Qu'est-ce qu'un module d'entrée de puissance ?

Un module d'entrée d'alimentation est une unité compacte qui remplit toutes les fonctions d'entrée d'alimentation (entrée, protection, commutation, filtrage et sélection de tension) au point où l'alimentation secteur entre dans un appareil. Au lieu de découper quatre ou cinq trous séparés dans votre panneau arrière et de câbler chaque composant à la main, un PEM vous offre une seule découpe et une seule unité à installer, améliorant ainsi la fiabilité et la vitesse d'assemblage. Les modules peuvent inclure une entrée d'alimentation, une connexion de sortie, un interrupteur et une protection de circuit dans un seul boîtier.

L'entrée CEI 60320 est la connexion d'alimentation la plus courante sur les PEM, avec des connecteurs C14 gérant jusqu'à 10 A et des connecteurs C20 adaptés pour 16 à 20 A à 250 V CA. Les modules d'entrée de puissance combinent plusieurs fonctions en une seule unité, c'est pourquoi les fabricants d'équipements d'automatisation industrielle, de dispositifs médicaux et d'électronique grand public les utilisent. DOREXS se concentre sur les PEM avec filtres EMI intégrés pour les applications monophasées 50/60 Hz, généralement 1 à 20 A jusqu'à 250 VAC.

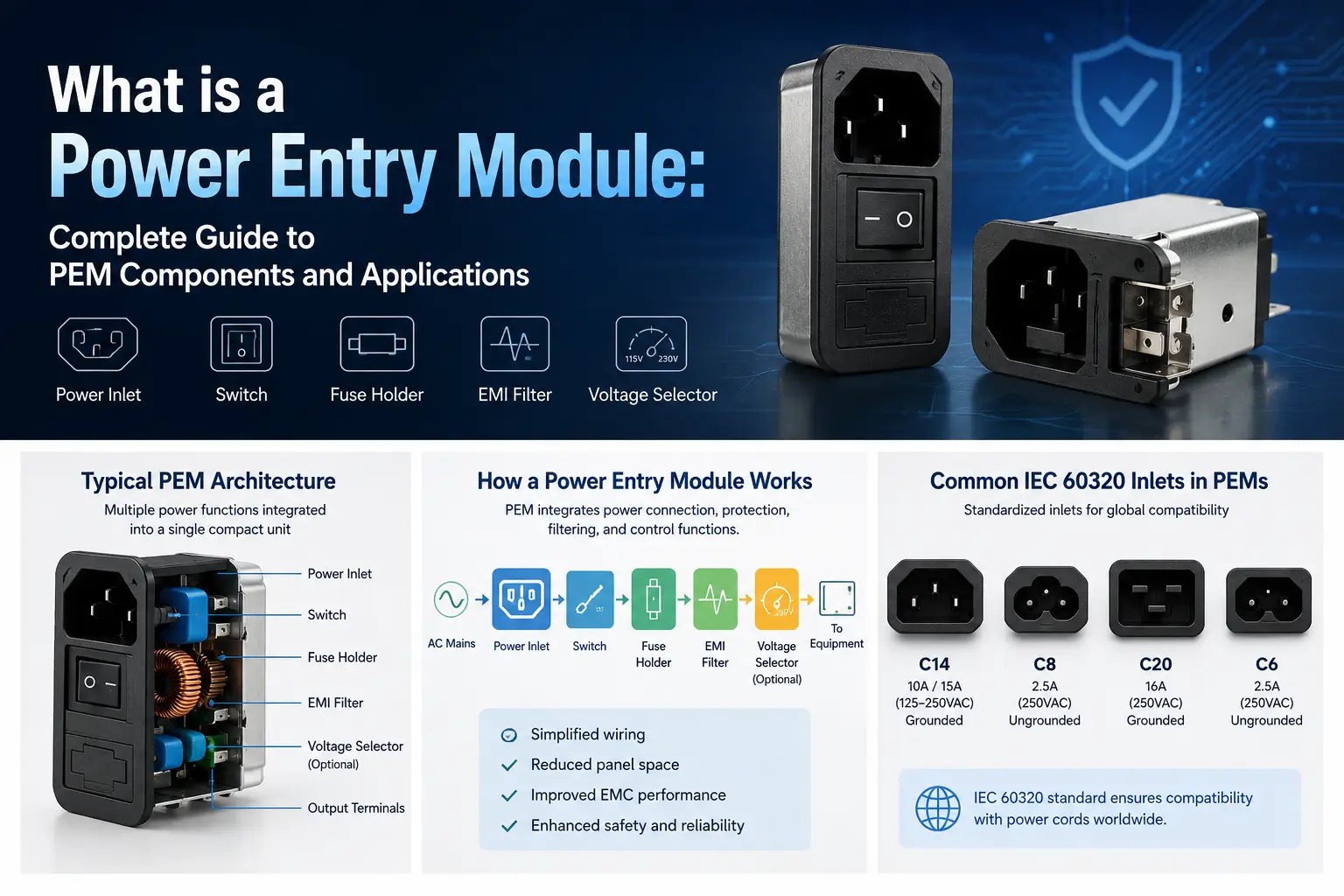

Fonctions de base d'un module d'entrée de puissance

Un PEM intègre généralement deux à cinq fonctions principales : entrée d'alimentation, commutateur, protection des circuits, filtre EMI/RFI et éventuellement un sélecteur de tension, dans un seul boîtier. Vous trouverez ci-dessous ce que fait chaque fonction et pourquoi elle est importante.

Entrée d'alimentation (entrée d'appareil IEC)

La prise d'alimentation est le connecteur visible où le cordon d'alimentation amovible se branche sur l'équipement. L'utilisation de connecteurs CEI standardisés permet une compatibilité mondiale et un remplacement facile du cordon, ce qui est important pour les produits vendus sur les marchés internationaux. Les ensembles de cordons V-Lock peuvent également être utilisés avec des prises compatibles pour éviter toute déconnexion involontaire de l'alimentation pendant le fonctionnement, et un cordon d'alimentation approprié s'enclenche et se verrouille simplement.

Interrupteur marche/arrêt

De nombreux modules d'entrée d'alimentation intègrent un interrupteur à bascule à côté de l'entrée, offrant ainsi une déconnexion secteur pratique. Les interrupteurs peuvent être unipolaires ou bipolaires. Le bipolaire est souvent requis dans les équipements médicaux et les environnements industriels critiques pour déconnecter la ligne et le neutre. Les variantes lumineuses offrent une indication rapide de l'état. Les modules verrouillent les connecteurs d'alimentation pour améliorer la sécurité de l'utilisateur, garantissant que le tiroir à fusibles ne peut pas être ouvert lorsqu'il est sous tension.

Protection des circuits (porte-fusible ou disjoncteur)

Les PEM comprennent généralement un porte-fusible intégré pour les fusibles 5 × 20 mm ou 6,3 × 32 mm, ou un disjoncteur réarmable. Les fusibles dans les modules assurent la protection des circuits contre les surtensions et la protection du courant contre les surcharges. Le calibre du fusible doit correspondre au courant d'entrée et aux normes de sécurité régionales (UL, CSA, VDE). Les tiroirs à fusibles réparables par l'utilisateur et accessibles uniquement lorsque le cordon d'alimentation est débranché réduisent le risque de chocs électriques pendant la maintenance.

Filtre EMI/RFI

Le filtre EMI est le cœur technique de la plupart des modules d'entrée de puissance. De nombreux PEM intègrent des composants passifs pour supprimer le bruit électrique, et des filtres suppriment les RFI/EMI pour garantir que l'électricité propre atteigne l'alimentation électrique en aval. Les inductances et les condensateurs sont des composants clés des filtres, formant des étages d'atténuation en mode commun et en mode différentiel qui traitent le bruit conduit d'environ 150 kHz à 30 MHz. Le filtrage du bruit est essentiel dans les appareils électroniques sensibles pour éviter les interférences, et les filtres EMI sont essentiels pour maintenir la compatibilité électromagnétique. Sans filtrage approprié,les interférences électromagnétiques peuvent provoquer des dysfonctionnements de l'équipement. Les modules peuvent inclure des filtres pour améliorer la conception des équipements sans ajouter de boîtiers séparés.

Sélecteur de tension (fonctionnement à double tension)

Certains PEM disposent d'un sélecteur de tension pour différentes normes d'alimentation internationales, permettant à l'équipement de fonctionner sur 115 ou 230 VAC en modifiant les connexions du transformateur via un sélecteur rotatif ou coulissant. Cela concerne principalement les alimentations basées sur un transformateur ; les alimentations à découpage à large plage (90-264 VCA) n'en ont généralement pas besoin. Par exemple, un amplificateur audio vendu dans le monde entier peut utiliser un PEM d'entrée C14 avec un tiroir à fusibles et un sélecteur de tension 115/230 V pour simplifier le déploiement mondial.

Pourquoi utiliser un module d'entrée d'alimentation au lieu de composants séparés ?

La combinaison des fonctions dans un seul module simplifie la conception mécanique, le câblage et l'approvisionnement tout en améliorant la sécurité et la conformité CEM. Voici les avantages mesurables.

Espace panneau et simplification mécanique

L'utilisation de modules peut économiser un espace précieux sur les panneaux dans les conceptions : une seule découpe rectangulaire remplace plusieurs ouvertures circulaires et rectangulaires pour d'autres composants vendus séparément. Les variantes à montage encliquetable ou à vis permettent aux concepteurs de choisir entre un assemblage rapide et une résistance de rétention maximale. Ceci est particulièrement critique dans les dispositifs médicaux portables ou les contrôleurs d'automatisation compacts où l'espace est limité.

Travail de câblage et d’assemblage réduit

L'utilisation d'un PEM peut réduire le temps d'assemblage et les erreurs de câblage lors de la fabrication, car les connexions internes entre l'entrée, le commutateur, le fusible et le filtre sont pré-câblées. Des câbles plus courts et moins de bornes à sertir améliorent la fiabilité. Les modules d'entrée de puissance réduisent considérablement les coûts de main-d'œuvre d'assemblage : les usines déclarent moins de lignes sur les nomenclatures et des instructions de travail plus simples.

Gestion et coûts des composants réduits

Un module d'entrée qualifié remplace la nécessité de gérer des entrées, des commutateurs, des porte-fusibles et des filtres EMI séparés. Les modules réduisent les coûts de gestion et de manutention des composants, et la réduction des composants simplifie les processus de test et de documentation. Pour une production en volume moyen (1 000 à 20 000 unités/an), les PEM intégrés réduisent souvent les coûts totaux même si le prix unitaire dépasse un simple apport.

Sécurité améliorée et conformité CEM

Les PEM sont testés comme une unité unique pour la ligne de fuite, le jeu et l'augmentation de température, ce qui simplifie les évaluations de sécurité au niveau du système. Les modules d'entrée d'alimentation réduisent le risque de choc accidentel grâce à des fonctionnalités telles que les verrouillages de retrait du cordon et la commutation bipolaire. De nombreux PEM simplifient les certifications de sécurité grâce à leurs composants intégrés et à l'utilisation d'un PEM filtré EMI DOREXS avec des documentsdonnées de perte d'insertion et approbationspeut raccourcir les cycles de débogage EMC.

Modules d'entrée de puissance dans les applications médicales et industrielles

Les applications courantes des PEM incluent les dispositifs médicaux et les contrôles industriels, mais les spécifications diffèrent fortement selon les secteurs.

Dispositifs médicaux et exigences en matière de faibles fuites

Les filtres à faible fuite sont essentiels pour la sécurité des patients dans les dispositifs médicaux. Les PEM de qualité hospitalière doivent limitercourant de fuiteà moins de 0,5 mA (souvent inférieur à 0,1 mA pour les équipements en contact avec le patient selon la norme CEI 60601-1). Les filtres de qualité médicale réduisent le courant de fuite à 5 µA à 250 V CA en ajustant les valeurs et la topologie du condensateur Y. Offres DOREXSPEM médicaux à faibles fuitesadapté aux moniteurs patient, aux pompes à perfusion et aux systèmes d'imagerie qui doivent répondre à des normes de sécurité strictes.

Automatisation industrielle, tests et équipements informatiques

Les appareils industriels et informatiques sont confrontés à des environnements sonores exigeants provenant des moteurs, des onduleurs et des alimentations de commutation. Les concepteurs préféreront peut-être les PEM à atténuation plus élevée dotés de selfs de mode commun robustes. Les filtres évitent les dysfonctionnements de l'équipement dus aux interférences électromagnétiques dans ces paramètres. Les PEM DOREXS sont généralement utilisés dans les automates programmables, les unités d'interface d'entraînement moteur, les instruments de laboratoire etsystèmes d'automatisation industrielleoù un courant élevé et un filtrage robuste comptent plus que des fuites ultra-faibles.

Comment choisir le bon module d'entrée de puissance

Traitez cette section comme une liste de contrôle. Une collaboration précoce avec un fabricant de PEM comme DOREXS peut prévenir les problèmes de CEM et de sécurité à un stade avancé.

Caractéristiques électriques et approbations de sécurité

Dimensionnez le courant nominal en ajoutant une marge de 20 à 30 % sur le courant d'entrée maximal en régime permanent. Vérifiez la plage de tension du secteur mondial (100-240 VCA, 50/60 Hz). Recherchez les approbations reconnues (UL, cUL, VDE, ENEC et CCC) pour accélérer la vôtreconformitéprocessus. Les spécifications doivent indiquer clairement le facteur de forme et le niveau de protection du circuit.

Performances CEM et sélection des filtres

Faites correspondre le type de filtre à votre profil de bruit. Pour les charges dominées par SMPS, un filtre en mode différentiel standard peut suffire. Pour les charges de moteur ou les environnements avec variateurs de fréquence, envisagez unfiltre à deux étages avec une atténuation plus élevée. Dans les systèmes très bruyants, un filtre triphasé en amont ainsi qu'un filtre PEM local peuvent être nécessaires. DOREXS peut fournir des courbes de perte d'insertion et des échantillons de pièces pour la validation des tests de pré-conformité.

Contraintes mécaniques et espace des panneaux

Les principaux choix mécaniques incluent le montage encliquetable ou à vis, l'orientation verticale ou horizontale et la profondeur derrière le panneau. L'espace limité du panneau peut nécessiter un module 2 en 1 (entrée plus filtre) plutôt qu'un module 4 en 1 : la différence est un compromis entre les fonctionnalités et l'encombrement. Les options de connecteurs vont des languettes de connexion rapide Faston aux broches PCB ou aux fils conducteurs, alors confirmez ce qui est compatible avec votre faisceau de câbles.

Gestion et cycle de vie des composants

Évaluez la disponibilité, les délais de livraison et l’état du cycle de vie avant de vous engager. DOREXS prend en charge les engagements d'approvisionnement à long terme et la documentation technique, ce qui est important pour les cycles de vie des produits médicaux et industriels de 7 à 10 ans. Documentez les calibres de fusibles préférés, les paramètres du sélecteur de tension et les numéros de pièces internes dans votre nomenclature pour éviter les erreurs de ligne et contrôler les résultats du service sur site.

Modules d'entrée de puissance DOREXS et solutions de filtrage EMI

DOREXS est un fabricant de filtres EMI, de filtres d'entrée CEI et de modules d'entrée d'alimentation personnalisés au service des OEM industriels, médicaux et grand public. Les catégories de produits vont des entrées filtrées de base comme leSérie DBI6aux unités entièrement intégrées avec interrupteur, double fusible et options à faible fuite de qualité médicale telles que leDBI5-S. Les services de support incluent la conception de filtres EMI personnalisés, l'ingénierie d'application, les conseils d'installation et l'assistance technique après-vente. Contactez DOREXS avec votre type de charge, vos normes cibles et la disposition des panneaux préférée pour recevoir une liste restreinte PEM recommandée ou une proposition de conception personnalisée.

FAQ : modules d'entrée de puissance et questions de conception pratiques

Puis-je remplacer une entrée discrète et un filtre EMI séparé par un seul module d'entrée d'alimentation ?

Dans la plupart des cas, oui. Un module d'entrée d'alimentation filtré avec un courant nominal et une atténuation équivalents ou supérieurs peut remplacer un filtre d'entrée et de ligne séparé. Cependant, vous devez vérifier que l'ajustement mécanique, les spécifications de courant de fuite et les approbations de sécurité correspondent tous aux exigences de votre système avant d'effectuer le changement. Une inadéquation de l’un de ces facteurs peut entraîner des coûts de recertification.

Ai-je toujours besoin d'un sélecteur de tension dans mon module d'entrée ?

Non. Si votre appareil utilise une alimentation à découpage à large plage (généralement une entrée de 90 à 264 V CA), un sélecteur de tension n'est pas nécessaire. Les sélecteurs sont principalement nécessaires pour les alimentations basées sur un transformateur ou à plage fixe qui doivent prendre en charge à la fois environ 115 V et 230 V secteur dans différentes régions.

Quels tests dois-je effectuer après avoir choisi un nouveau module d'entrée de puissance ?

Effectuez des contrôles de sécurité de base, notamment la résistance d'isolement, la continuité de la terre et l'augmentation de la température sous charge. Effectuez un suivi des tests de pré-conformité CEM pour les émissions conduites avec la charge réelle connectée. Vérifiez ensuite que le calibre du fusible ou du disjoncteur est approprié dans les pires conditions de fonctionnement (basse tension, courant élevé).

DOREXS peut-il personnaliser un module d'entrée d'alimentation pour mon problème CEM spécifique ?

Oui. DOREXS peut ajuster la topologie du filtre, les valeurs des composants et le boîtier mécanique pour cibler les plages de fréquences problématiques. Les clients peuvent partager les données d'un oscilloscope ou d'un analyseur de spectre pour accélérer une conception optimisée, et l'équipe d'ingénierie fournit une assistance aux applications tout au long du processus.

Combien d'espace de panneau puis-je économiser de manière réaliste en passant à un PEM intégré ?

Les économies typiques varient de 20 à 50 % par rapport à la surface du panneau arrière précédemment utilisée pour les composants d'alimentation discrets. Une découpe PEM rectangulaire remplace souvent trois ou quatre ouvertures distinctes et réduit la longueur du câblage interne de plusieurs dizaines de centimètres, ce qui profite également à l'avantage global de l'assemblage du système.
