Что такое трехфазный фильтр электромагнитных помех

Введение: что делает трехфазный фильтр электромагнитных помех и почему это важно

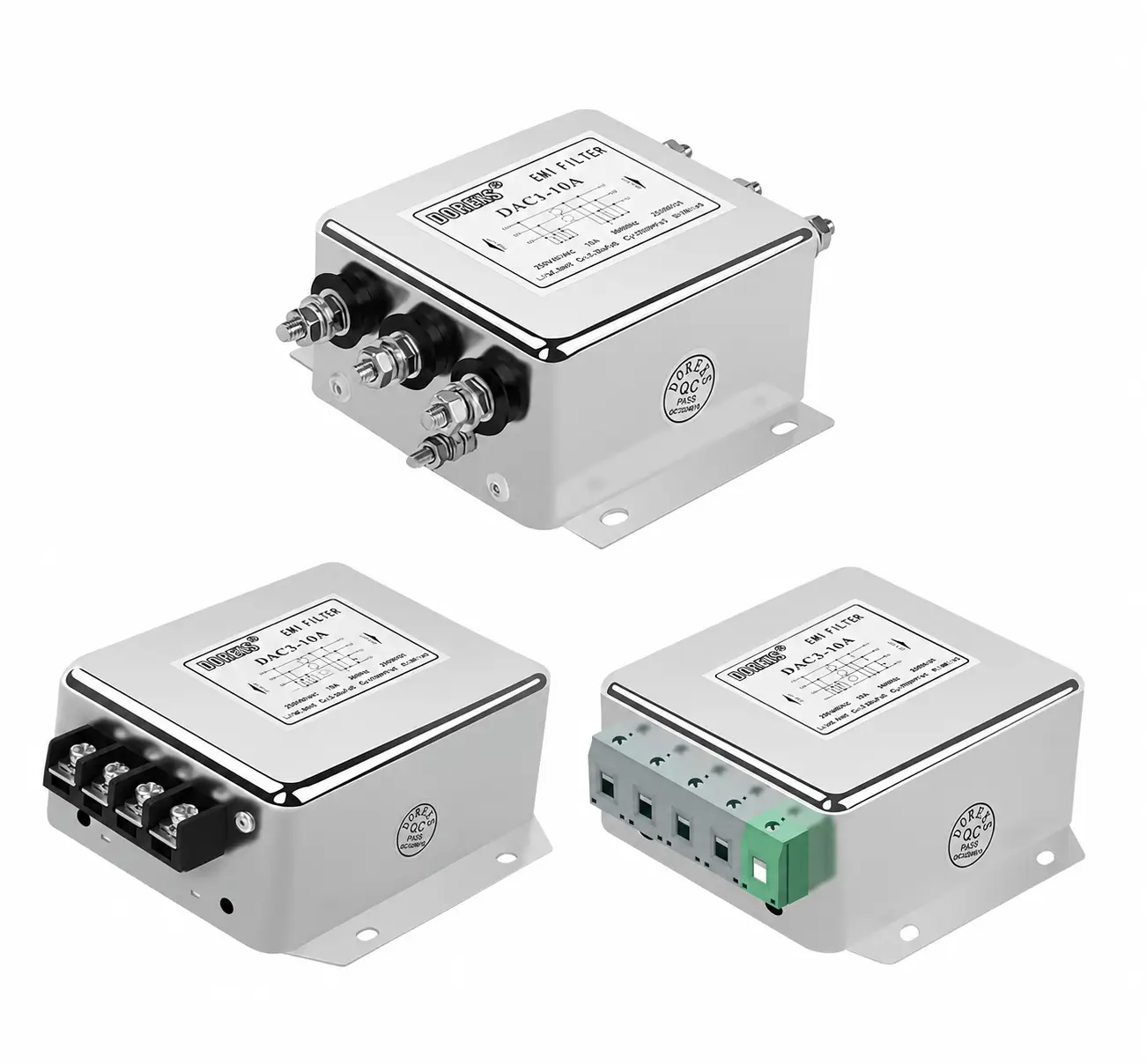

Трехфазный фильтр электромагнитных помех — это пассивный сетевой фильтр, установленный на трехфазных входах питания для подавления кондуктивных электромагнитных помех и поддержания уровня шума в пределах электромагнитной совместимости. Он действует как фильтр нижних частот, пропуская стандартную мощность 50/60 Гц и блокируя высокочастотные электромагнитные помехи, которые в противном случае могли бы повредить близлежащее электронное оборудование или нарушить правила.

Трехфазные фильтры электромагнитных помех подавляют шум в приложениях с высокой мощностью, где однофазные силовые фильтры не могут справиться с требованиями по току, напряжению или топологии. Типичные установки включают промышленное оборудование, электроприводы, преобразователи частоты, большие системы ИБП и инверторы. Фильтр устанавливается между источником питания (L1, L2, L3, защитным заземлением и иногда нейтральной линией) и нагрузкой, обеспечивая эффективное подавление помех в диапазоне частот от 9 кГц или 150 кГц до 30 МГц, в зависимости от применимого стандарта.

Эта статья написана DOREXS, производителем фильтров электромагнитных помех и решений по ЭМС, для инженеров-конструкторов и групп по закупкам, которым необходимо понять, что такое трехфазный фильтр электромагнитных помех, прежде чем выбирать его. DOREXS предлагает каталог и индивидуальные трехфазные фильтры электромагнитных помех для систем «треугольник» и «звезда» с номинальным током от десятков до нескольких сотен ампер. Трехфазные фильтры электромагнитных помех разработаны в соответствии со стандартами безопасности IEC и UL и помогают поддерживать соответствие федеральным нормам электромагнитных помех.

Основы трехфазного питания и электромагнитных помех

Трехфазное питание состоит из трех синусоидальных сигналов напряжения (L1, L2, L3), каждая из которых смещена на 120°, обычно при линейном напряжении 400 или 480 В переменного тока в промышленных сетях. В системе «звезда» добавляется нейтральная линия (4-проводная + PE), а в системе «треугольник» используются три провода плюс защитное заземление.

Почему в промышленности используется трехфазное питание:

• Более высокая плотность мощности - можно распределять мощность с помощью проводников меньшего размера.

• Более плавная передача крутящего момента для двигателей

• Повышенная эффективность и более низкие затраты на прокладку кабелей на кВт по сравнению с однофазными конфигурациями.

Основными источниками электромагнитных помех в трехфазных системах являются преобразователи частоты (ЧРП), сервоприводы, каскады импульсных источников питания и инверторы. Фронты переключения с высокими значениями di/dt от IGBT, SiC MOSFET и подобных устройств генерируют широкополосный шум, который распространяется вдоль проводов фазной линии электропередачи.

Проведенные электромагнитные помехи проходят через проводку; излучаемые электромагнитные помехи распространяются в пространстве.Трехфазные фильтры электромагнитных помехпредставляют собой линейные фильтры, которые воздействуют на проводимую область спектра излучения. Синфазный шум возвращается через землю, а дифференциальный шум проходит между фазными проводами. Оба режима должны пройти испытания на ЭМС в соответствующем диапазоне частот — обычно от 150 кГц до 30 МГц для CISPR 11/32, а иногда и начиная с 9 кГц для некоторых промышленных стандартов.

Что такое трехфазный фильтр электромагнитных помех? Внутренняя структура и принцип работы

Трехфазный электромагнитный фильтр представляет собой пассивную сеть из катушек индуктивности, конденсаторов и иногда демпфирующих резисторов, предназначенную для ослабления высокочастотного шума в трехфазных линиях электропередачи при передаче 50/60 Гц с минимальными потерями. Фильтры электромагнитных помех защищают чувствительное оборудование от помех в линиях электропередачи и предотвращают выбросы обратно в сеть.

Типичные внутренние строительные блокисхема трехфазного фильтра электромагнитных помехвключать:

• Синфазный дроссель- трехфазный индуктор, намотанный так, чтобы токи CM имели высокий импеданс. Синфазные дроссели ослабляют токи, возвращающиеся через защитное заземление. Нанокристаллические сердечники обеспечивают широкополосную работу в синфазных дросселях, что делает их предпочтительным выбором в высокопроизводительных конструкциях.

• Индукторы дифференциального режима- последовательные индуктивности, препятствующие шуму ДМ между фазами.

• X конденсаторы- подключение фаза-фаза (или фаза-нейтраль в звездной системе). Конденсаторы X подавляют дифференциальный шум между фазами, обеспечивая шунтирующий тракт с низким импедансом на высоких частотах.

• Y-конденсаторы- подключается между фазой и землей для подавления синфазных помех. Эти конденсаторы с номинальной безопасностью отводят токи CM на землю, прежде чем они смогут повлиять на другие устройства.

• Демпфирующие резисторы/RC-цепи- предотвращать возникновение пиков вносимых потерь из-за LC-резонансов.

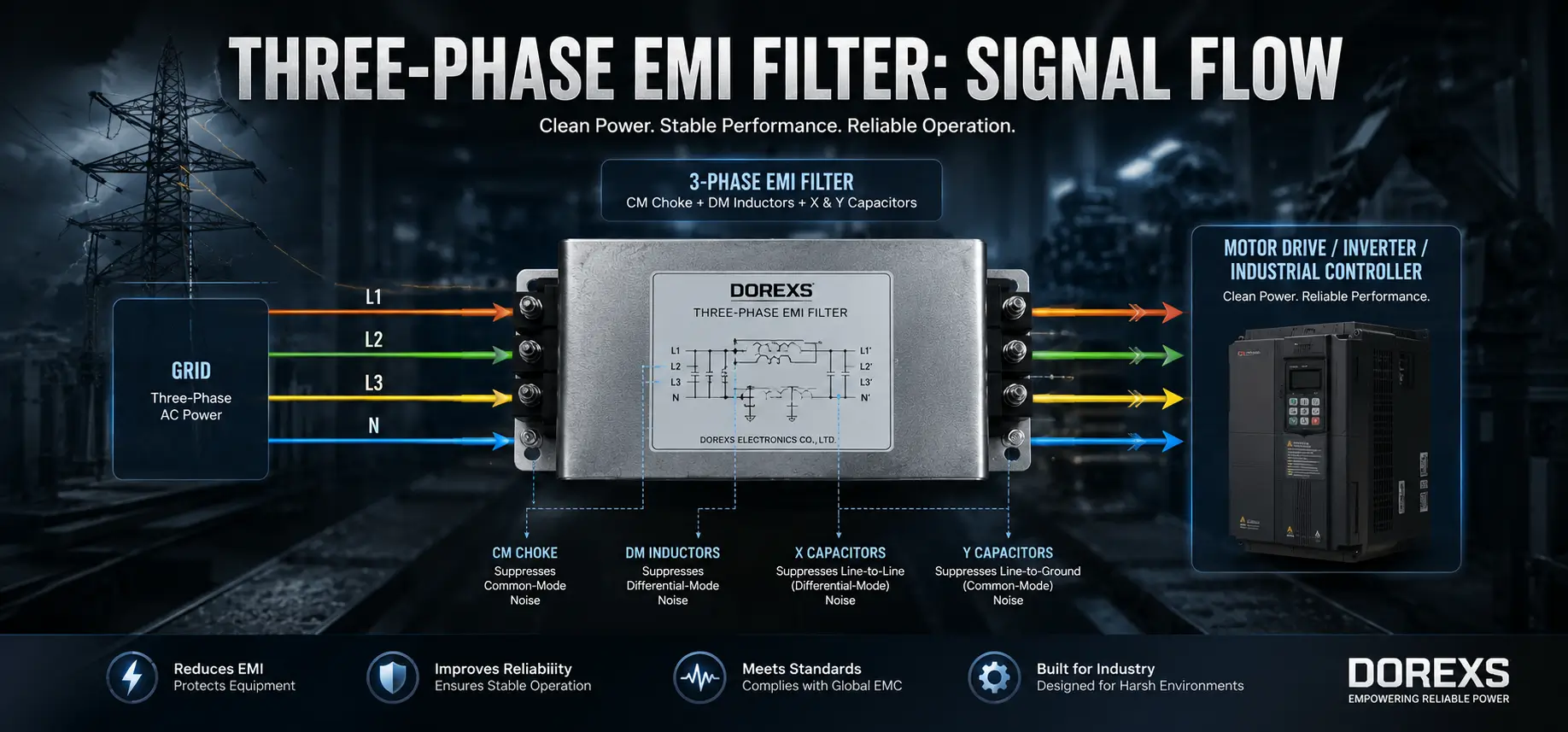

Поток сигналов прост: [Сеть] → [3-фазный фильтр электромагнитных помех, содержащий дроссель CM + дроссели DM + конденсаторы X и Y] → [Моторный привод / инвертор / промышленный контроллер].

В схеме «3 провода + PE» (треугольник) конденсаторы X располагаются только между фазами. В конфигурации «4 провода + PE» (звезда) включены дополнительные конденсаторы фаза-нейтраль и конденсаторы нейтраль-земля Y, что изменяет общую топологию фильтра. Значение емкости влияет на ток утечки в фильтрах электромагнитных помех, поэтому сеть необходимо тщательно проектировать для каждого типа системы.

Синфазный и дифференциальный шумы в трехфазных системах

Понимание режимов шума – это простой способ определить, какиефазовые фильтры и решения по ЭМСфактически решит вашу проблему соответствия.

Дифференциальный режим помехотносится к шумовым токам, протекающим между фазными проводниками (L1–L2, L2–L3, L1–L3) или между фазой и нейтральной линией. Обычно он доминирует на более низких частотах около гармоник частоты переключения электропривода или SMPS.

Синфазные помехи одинаково проявляются на всех трех линиях относительно земли. Он имеет тенденцию доминировать в диапазоне более высоких МГц, что обусловлено паразитными емкостями между коммутационными устройствами, шасси и плоскостями заземления.

Для каждого режима требуются разные фильтрующие элементы:

• Шум СМ →синфазные дроссели+ Y конденсаторы

• Шум DM → последовательные индукторы + конденсаторы X

Трехфазные фильтры электромагнитных помех DOREXS характеризуются обоими режимами: кривые вносимых потерь представлены в технических характеристиках, поэтому инженеры могут проверить производительность на соответствие конкретным пределам испытаний на ЭМС в любой точке частотного диапазона.

Топологии трехфазного фильтра электромагнитных помех «треугольник» и «звезда»

Выбор правильной конфигурации линии -дельта или звезда- имеет решающее значение при выборе трехфазного электромагнитного фильтра для промышленного оборудования и приводов двигателей. Фильтры доступны в 3-х или 4-х проводной конфигурации для систем «треугольник» или «звезда» в промышленных условиях.

• Треугольник (Δ, 3-проводной + PE):Три фазных провода и защитное заземление, без нейтрали. Обычно встречается в компрессорах, насосах и многих установках с напряжением 480 В переменного тока. Конденсаторы X подключаются только между фазами.

• Звезда (З/звезда, 4-проводная + PE):Три фазы, нейтраль и защитное заземление. Используется, когда и трехфазные нагрузки, и однофазные вспомогательные нагрузки используют один и тот же трансформатор. Фильтр «звезда» включает в себя дополнительные конденсаторы «фаза-нейтраль» X и может содержать конденсатор «нейтраль-земля» Y.

В особых случаях, таких как треугольник с заземлением по углу или сети IT, требуетсяспециальный фильтр электромагнитных помехконструкции с соответствующей изоляцией и расположением Y-образных конденсаторов.

Реальные примеры:

• Звездообразная система напряжением 400 В переменного тока, питающая станок с ЧПУ с управляющей электроникой и компьютерами на однофазных вспомогательных устройствах.

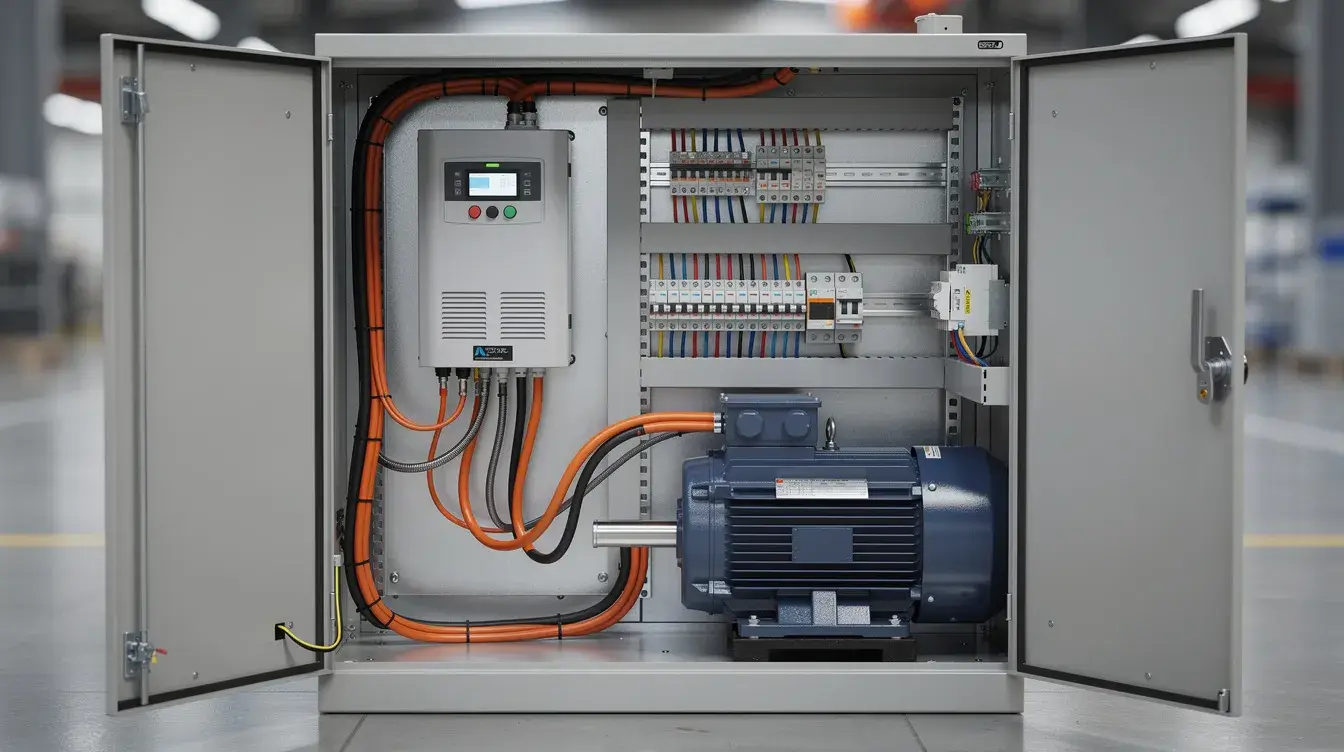

• Система «треугольник» напряжением 480 В переменного тока, питающая большой двигатель насоса с частотно-регулируемым приводом.

• Звездообразная сеть 380 В переменного тока, питающая станки со встроенными сервоприводами.

Ключевые характеристики при выборе трехфазного фильтра электромагнитных помех

Этот раздел служит практическим контрольным списком для групп разработчиков и закупщиков, оценивающих фазовые электромагнитные фильтры для новой трехфазной платформы.

DOREXS поддерживает пользовательскую настройку — настройку значений компонентов, добавление многоступенчатых сетевых фильтров или оптимизацию определенных частотных диапазонов для прохождения сложных контрольных точек ЭМС. Изучите нашСерия C (6 А–1000 А)илиЦАП6 (100–200 А)для сильноточных приложений и таких приложений, требующих лучших в своем классе характеристик.

Типичные применения трехфазных фильтров электромагнитных помех и способы их поддержки DOREXS

Трехфазные фильтры электромагнитных помех являются основополагающими решениями по обеспечению электромагнитной совместимости в отраслях с высокой мощностью. Фильтры электромагнитных помех используются в различных приложениях, включая промышленную автоматизацию, медицинское оборудование и возобновляемые источники энергии.

Ключевые приложения включают в себя:

• Промышленные моторные приводы,Фильтрация ввода/вывода ЧРП, иподавление электромагнитных помех инвертора

• Станки с ЧПУ, конвейерные системы, компрессоры, холодильные машины HVAC и лифты

• устройства для быстрой зарядки электромобилей,солнечные инверторыи большие блоки SMPS или ИБП

• Медицинское и лабораторное оборудование (охладители МРТ, центрифуги, системы визуализации), где критически важны низкий ток утечки и высокая надежность.

• Ячейки и устройства робототехники, подключенные к чувствительным ПЛК, датчикам и испытательному оборудованию.

Они уменьшают перегрев и преждевременный выход из строя двигателей и преобразователей частоты за счет подавления электрических шумов. Трехфазные фильтры электромагнитных помех помогают оборудованию соответствовать международным нормам ЭМС, таким как CE и FCC, а даже более мелкие элементы в смешанно-фазных установках выигрывают в сочетании с соответствующимиоднофазные фильтры электромагнитных помехи трансформаторы от DOREXS.

В DOREXS процесс поддержки начинается с анализа схем заказчика и данных предварительного сканирования электромагнитных помех, выбора подходящего фильтра каталога, а затем точной настройки, если предварительные испытания на соответствие выявляют остаточные пики. Привлекайте DOREXS на ранних стадиях цикла проектирования – до того, как производство начнет наращиваться, – чтобы избежать дорогостоящих изменений конструкции после провала испытаний на ЭМС. Вы можете получить консультацию на любом этапе.

Выводы и способы работы с DOREXS над решениями трехфазной ЭМС

Трехфазный электромагнитный фильтр — это специализированный сетевой фильтр для трехфазных энергосистем, предназначенный для контроля синфазных и дифференциальных помех, благодаря чему промышленное оборудование проходит испытания на ЭМС и работает надежно. Трехфазные фильтры электромагнитных помех обеспечивают эффективное подавление шума для мощных устройств во всех отраслях и секторах, обсуждавшихся выше.

Ключевые моменты при выборе фильтра:

• Топология системы – треугольник и звезда, с нейтральной линией или без нее.

• Номинальные значения напряжения, тока и тепловые характеристики

• Ограничение тока утечки и соответствие требованиям RFI для установленной среды

• Механические ограничения: размер шкафа, способ крепления шасси.

Как специализированный производитель фильтров и трансформаторов электромагнитных помех, DOREXS предоставляет техническую поддержку и практическую помощь в выборе фазовых фильтров, используемых в приводах двигателей, промышленном оборудовании, медицинском или испытательном оборудовании.

Отправьте нам свои линейные схемы, целевые стандарты ЭМС и предварительные отчеты об испытаниях.- Инженеры DOREXS порекомендуют или разработают оптимальное решение для трехфазного фильтра электромагнитных помех. Компания DOREXS будет вашим партнером на протяжении всего жизненного цикла продукта: от проверки конструкции до наращивания производства и устранения неполадок после продажи.
