Was ist ein EMI-Filter? Ein praktischer Leitfaden für Leistungselektronik und EMV-Konformität

Jedes elektronische Gerät, das Strom mit hoher Geschwindigkeit schaltet, erzeugt unerwünschte Geräusche. Wird nichts dagegen unternommen, verfälscht dieses Rauschen Daten, löst Sicherheitsverriegelungen aus und blockiert die behördliche Genehmigung. Ein EMI-Filter ist die erste Verteidigungslinie. In diesem Leitfaden wird erläutert, was es ist, wie es funktioniert und wie Sie das richtige Gerät für Ihre Anwendung auswählen.

Wichtige Erkenntnisse

Ein EMI-Filter ist ein passiver Netzfilter, der aus Induktivitäten und Kondensatoren besteht und unerwünschte Hochfrequenzstörungen auf einer Stromleitung unterdrückt und gleichzeitig den freien Fluss von 50/60-Hz-Wechselstrom ermöglicht. Die Hauptkomponenten von EMI-Filtern sind Induktivitäten und Kondensatoren, und EMI-Filter unterdrücken elektromagnetisches Rauschen in elektronischen Geräten. Sie lassen die gewünschten Ströme durch und blockieren gleichzeitig Rauschen, das sonst elektronische Geräte stören würde.

• Nutzleistung vs. EMI-Rauschen:Filter trennen die niederfrequente Energie, die Ihr elektrisches Gerät benötigt, von den hochfrequenten Störungen, die es erzeugt. EMI-Filter sind für die Einhaltung von EMV-Vorschriften wie EN 55011, EN 55032, FCC Teil 15 und IEC 60601-1-2 unerlässlich.

• Häufige Anwendungen:VFDs, Servoantriebe, medizinische Geräte, Ladegeräte für Elektrofahrzeuge, Solarwechselrichter, SPS, CNC-Maschinen, Aufzüge und Haushaltsgeräte sind alle auf EMV-Filteranwendungen angewiesen, um die Grenzwerte für leitungsgebundene Emissionen einzuhalten und empfindliche elektronische Komponenten zu schützen.

• DOREXS-Lösungen:DOREXS entwickelt und fertigt einphasige, dreiphasige, Gleichstrom- und kundenspezifische EMI-Filter für OEMs weltweit, mit UL/CE/RoHS-Zertifizierungen und direkter Lieferung ab Werk.

Was ist EMI und warum ist es in der Leistungselektronik wichtig?

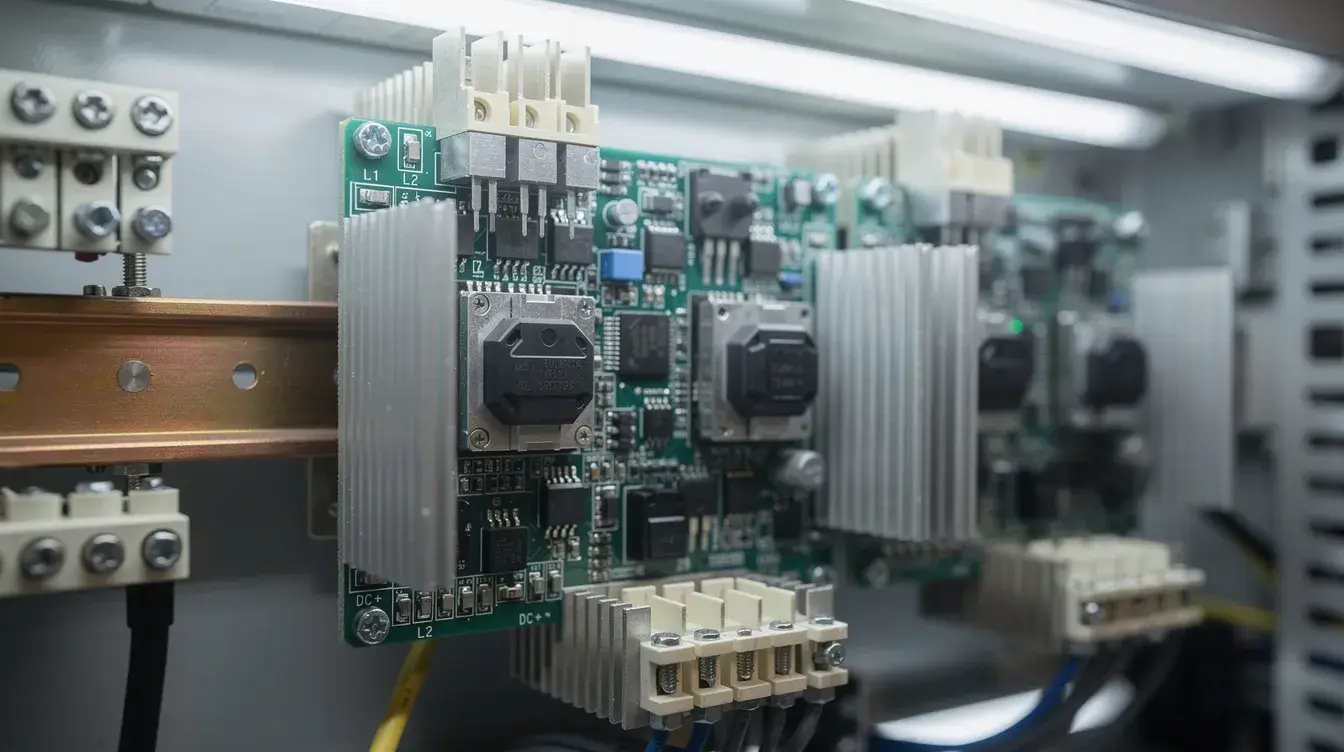

Elektromagnetische Interferenzen beziehen sich auf unerwünschte Hochfrequenzenergie, die den normalen Betrieb elektronischer Systeme stört. In der Leistungselektronik, wo Transistoren Tausende oder Millionen Mal pro Sekunde schalten, ist elektromagnetisches Rauschen ein unvermeidbares Nebenprodukt. Es zu verstehen ist der erste Schritt zur Kontrolle.

• Geleitet vs. abgestrahlt:Es gibt zwei Haupttypen von EMI: leitungsgebundene und abgestrahlte. Geleitete elektromagnetische Strahlung breitet sich durch Leiter wie Drähte, Stromleitungen und Signalkabel aus – typischerweise im 150-kHz- bis 30-MHz-Band. Abgestrahlte elektromagnetische Strahlung breitet sich durch die Luft aus, ohne dass ein Leiter erforderlich ist, und wird bei Dutzenden bis Hunderten von MHz problematisch. Schaltnetzteile, VFDs und PWM-Wechselrichter sind die Hauptquellen für beides.

• Probleme aus der realen Welt:Elektromagnetische Störungen führen zu einer Beschädigung der SPS-Netzwerkdaten, Fehlauslösungen bei Antrieben mit variabler Frequenz, Bildartefakten in medizinischen Geräten und Taktrücksetzungen in CNC-Steuerungen. Dabei handelt es sich nicht um theoretische Risiken – es handelt sich um Ausfälle vor Ort, die Lieferungen verzögern und Geld kosten.

• Wichtige EMV-Standards (2026):Die FCC reguliert EMI gemäß Titel 47 Teil 15 in den Vereinigten Staaten. EN55011 und EN55022 (inzwischen weitgehend durch EN 55032 ersetzt) ​​sind europäische EMV-Normen für Industrie- und Multimediageräte. IEC 60601-1-2 regelt die medizinische elektromagnetische Verträglichkeit. CISPR-Standards definieren Testmethoden weltweit. EMV stellt sicher, dass Geräte funktionieren, ohne andere Geräte in der Nähe zu stören.

• EMI nach Dauer:EMI können nach Dauer kategorisiert werden: kontinuierlich oder sporadisch. Ständige Störungen werden durch Quellen wie Motoren, Schaltregler und Oszillatoren erzeugt. Zu den sporadischen Störungen zählen vorübergehende Unterbrechungen wie Blitzeinschläge und Sonneneruptionen. EMV-Standards tragen in beiden Kategorien dazu bei, Gerätefehlfunktionen in lauten Umgebungen zu verhindern.

• Steigende Schaltfrequenzen:Da die Schaltfrequenzen in der modernen Leistungselektronik von 10 kHz auf 500 kHz und darüber hinaus ansteigen – angetrieben durch GaN- und SiC-Halbleiter – steigt der spektrale Gehalt des elektrischen Rauschens, sodass die Gestaltung von EMI-Unterdrückungsfiltern für das Bestehen durchgeführter Emissionstests nicht mehr optional ist.

Was ist ein EMI-Filter? (Kerndefinition und Arbeitsprinzip)

Was ist also ein EMI-Filter? Es handelt sich um ein passives elektrisches Netzwerk – bestehend aus Induktivitäten und Kondensatoren – das in Reihe mit der Stromleitung geschaltet ist, um hochfrequentes Rauschen zu dämpfen und gleichzeitig den Netzstrom mit minimalen Verlusten durchzulassen. Die meisten EMI-Filter sind Tiefpassfilter, die hohe Frequenzen blockieren und gleichzeitig bei 50/60 Hz eine Impedanz nahe Null aufweisen.

• Verhalten des Tiefpassfilters:Bei Netzfrequenzen verhalten sich die Induktivitäten des Filters wie Kurzschlüsse und seine Kondensatoren wie offene Stromkreise – der Strom fließt ungehindert durch. Wenn die Frequenz in den kHz- und MHz-Bereich ansteigt, weisen Induktivitäten eine hohe Impedanz auf und Kondensatoren leiten Rauschen zur Erde ab. Dies ist das Grundkonzept jedes elektromagnetischen Störfilters.

• Installation:EMI-Filter werden typischerweise am Stromeingangspunkt elektronischer Geräte angebracht. Sie sind als Netzfilter für die Chassismontage, IEC-Einlassfilter, Leiterplattenmodule, Schalttafeleinbaufilter und Durchführungsfilter erhältlich. Das Ziel an jedem Befestigungspunkt ist das gleiche: zu verhindern, dass Lärm in das Gehäuse eindringt oder es verlässt.

• AC- und DC-Abdeckung:Der Begriff Netzfilter umfasst sowohl AC- (einphasige und dreiphasige) als auch DC-Anwendungen. Gleichstromfilter werden in Ladegeräten für Elektrofahrzeuge, Solarwechselrichtern und Energiespeichersystemen immer wichtigerDer DC-Bus überträgt Schaltgeräuschedie unterdrückt werden müssen, bevor sie das Netz oder die Batterie erreichen.

• DOREXS-Reihe:DOREXS EMI-Filter sind für Netzspannungen von 110–480 VAC (ein- und dreiphasig) und gängige DC-Busspannungen ausgelegt. Die Nennströme reichen von 1 A bis 250 A und darüber hinaus in kundenspezifischen Versionen und decken alles von kompakten Netzteilen bis hin zu schweren Industrieanwendungen ab. EMI-Filter werden in Netzteilen und Wechselrichtern in nahezu allen Branchen eingesetzt.

Wie funktionieren EMI-Filter? Gleichtaktrauschen vs. Gegentaktrauschen

VerständnisWie ein EMI-Filter funktionierterfordert das Erfassen von zwei Rauschmodi: Gleichtaktmodus und Differenzmodus. Jedes leitungsgebundene Rauschsignal auf einer Stromleitung kann in diese beiden Komponenten zerlegt werden, und ein gut konzipierter Filter berücksichtigt beide.

• Differenzialmodus-Rauschen (DM).fließt zwischen Leitung und Neutralleiter (oder zwischen Phasen), überlagert mit dem Nutzstrom. Dies ist typisch für Schaltnetzteile und VFD-Ausgangsstufen, bei denen schnell schaltende Transistoren hochfrequente Stromwelligkeiten zwischen Leitern erzeugen.

• Gleichtaktrauschen (CM).fließt von allen Leitungen zusammen in Richtung Erde oder Chassis, normalerweise angetrieben durch parasitäre Kapazitäten innerhalb der Leistungselektronik – zum Beispiel die Streukapazität von einer Wechselrichterbrücke zu ihrem Kühlkörper. In einem VFD, der einen Motor über ein langes Kabel antreibt,Gleichtaktspannungenkann zu großen Schildströmen und Lagerschäden führen.

• Filterkomponenten für jeden Modus:CM-Drosseln stellen eine hohe Impedanz gegenüber Gleichtaktströmen dar und leiten Differenzleistung weiter. X-Kondensatoren (Leitung-zu-Leitung) unterdrücken DM-Rauschen. Y-Kondensatoren (Leitung-zu-Erde) bieten einen Pfad mit niedriger Impedanz für die Rückkehr von CM-Strömen zur Erde. Keramikkondensatoren werden üblicherweise in EMI-Filteranwendungen verwendet, da keramische EMI-Filter Pfade mit niedriger Impedanz für hochfrequentes Rauschen mit ausgezeichneter Stabilität bieten. Zusammen unterdrücken diese passiven Komponenten beide Modi, ohne die 50/60-Hz-Wellenform zu verzerren.

• Praxisbeispiele:Ein 20-kHz-VFD, der ein 50 Meter langes Motorkabel antreibt, erzeugt CM-Rauschen, das in nahegelegene SPS eingekoppelt wird. EMI-Filter tragen dazu bei, Datenbeschädigung in elektronischen Systemen auf diesem gemeinsam genutzten Bus zu verhindern. Ein 150-kHz-SMPS erzeugt DM-Rauschen zwischen Phase und Neutralleiter, das ohne ordnungsgemäße Filterung gegen die Grenzwerte der EN 55032-Klasse B verstoßen würde. Ein einzelner Filter, der mit geeigneter Induktivität und Kapazität abgestimmt ist, kann eine Dämpfung von 40–80 dB im Bereich von 150 kHz–30 MHz bewirken.

Schlüsselkomponenten und Filterkonfigurationen in EMI-Filtern

Passive EMI-Filter bestehen aus einer Handvoll diskreter Komponenten, die in bekannten Filterkonfigurationen angeordnet sind. Die Wahl der Topologie bestimmt, wie steil der Filter oberhalb seiner Grenzfrequenz abfällt.

• Kernkomponenten:Gleichtaktdrosseln (zwei Wicklungen auf einem Kern unter Ausnutzung der gegenseitigen Induktivität), Gegentaktdrosseln, X-Kondensatoren (sicherheitsbewertet, Leitung-zu-Leitung), Y-Kondensatoren (Leitung-zu-Erde, mit strengen Leckagegrenzen), Ableitwiderstände für die Kondensatorentladung und manchmal MOVs oder TVS-Geräte zur Überspannungsbegrenzung. Dies sind alles passive Komponenten; Es ist keine externe Stromversorgung erforderlich.

• Die Filterreihenfolge ist wichtig:Ein Filter erster Ordnung (einzelner Induktor oder Kondensator) ergibt einen Roll-Off von etwa 20 dB/Dekade – ausreichend für Unterhaltungselektronikprodukte mit geringer Beanspruchung. Ein LC-Filter zweiter Ordnung (Induktor-Kondensator-Paar) verdoppelt diese Steigung. Ein Filter höherer Ordnung mit π-Stufen (CLC) oder T-Stufen (LCL) liefert eine steilere Dämpfung und eine verbesserte Leistung, erhöht jedoch die Größe, die Kosten und die parasitäre Komplexität.

• Wann Sie wählen sollten:Für strenge industrielle EMV- oder medizinische Anwendungen legen Ingenieure in der Regel eine Spezifikation festzweistufige oder zweistufige Filtermit hoher Gleichtaktdrosselinduktivität. Für kompakte Geräte der Unterhaltungselektronik – ein eigenständiges Gerät wie zum Beispiel einen Luftreiniger – reicht oft ein einstufiger IEC-Eingangsfilter aus.

• DOREXS-Anpassung:DOREXS bietet serienmäßige ein- und mehrstufige Netzfilter und kann Wicklungsstrukturen, Kapazitätswerte und Kernmaterialien an spezielle Bedingungen anpassen:Anforderungen an geringe Leckage in medizinischer Qualität, Leistungsreduzierung in großen Höhen oder Industrieumgebungen mit hohen Temperaturen.

Wo werden EMI-Filter verwendet? Typische Anwendungen und Branchenszenarien

EMI-Filter kommen in fast allen Bereichen vor, in denen Schaltnetzteile oder Hochfrequenzschaltungen zum Einsatz kommen. Wenn ein Produkt an eine Wand angeschlossen oder an einen Strombus angeschlossen wird, benötigt es wahrscheinlich einen.

• Industrielle Automatisierung:Frequenzumrichter, Servoantriebe, SPS-Schränke, CNC-Maschinen, Aufzüge, Schweißsysteme und industrielle Stromversorgungen erzeugen und empfangen leitungsgebundene elektromagnetische Störungen. Adreiphasiger EMI-Filter an einem VFD-Eingangist gängige Praxis in der Fabrikautomation. EMI-Filter sind entscheidend für die Zuverlässigkeit von Geräten wie Industriemotoren, die in gemeinsamen elektrischen Systemen betrieben werden.

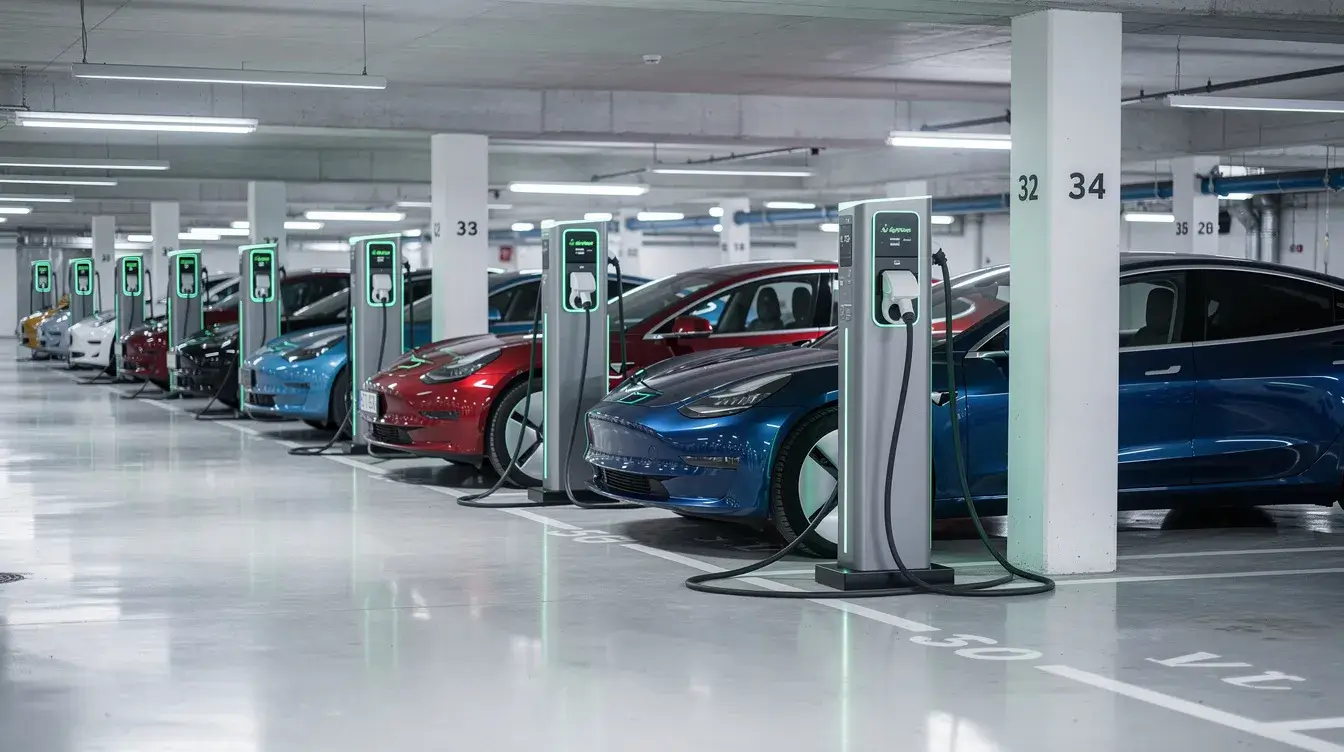

• Energie und Mobilität:Ladegeräte für Elektrofahrzeuge (AC und DC), On-Board-Ladegeräte,Solarwechselrichter, Hybrid-Wechselrichter und ESS-Plattformen unterliegen strengen Grenzwerten für leitungsgebundene Emissionen auf der Stromleitung.EMI-Filterung für EV-Ladegeräteist ein wachsendes Segment, da die globale Ladeinfrastruktur wächst.

• Medizinische Geräte:Patientenmonitore, Bildgebungssysteme, diagnostische Analysegeräte und chirurgische Geräte erfordern einen extrem niedrigen Leckstrom und die Einhaltung von IEC 60601-1-2. EMI-Filter sind für den Betrieb medizinischer Geräte von entscheidender Bedeutung – ein einzelnes Geräuschereignis kann einen Diagnosewert verfälschen oder einen Fehlalarm auslösen. Die EMV-Konformität ist sowohl für medizinische als auch für militärische Geräte von entscheidender Bedeutung, und EMI-Filter verringern auch Störungen in Luft- und Raumfahrt- und Verteidigungsanwendungen.

• Wohnen und Gewerbe:Klimaanlagen, Waschmaschinen, Induktionsherde, Bürogeräte und IT-Hardware verwenden kompakte einphasige oderIEC-Eingangs-EMI-Filterum die Grenzwerte der Klasse B einzuhalten. EMI-Filter werden in verschiedenen Anwendungen eingesetzt, darunter in Haushaltsgeräten und in der Telekommunikation – im Wesentlichen in allen elektrischen Geräten des Alltags, die keine Störungen an andere elektronische Geräte übertragen dürfen.

• DOREXS-Fokus:DOREXS unterstützt OEM-Ingenieure bei all diesen industriellen Anwendungen mit maßgeschneiderten EMI-Filter- und Transformatorlösungen, einschließlich Musterunterstützung während der EMV-Prüfung.

Praktische Design- und Layoutüberlegungen für eine effektive EMI-Filterung

Selbst ein Hochleistungsfilter kann bei falscher Installation ausfallen. Die mechanische Platzierung und Erdung sind ebenso wichtig wie der Schaltplan – insbesondere bei hohen Frequenzen, wo parasitäre Induktivitäten dominieren.

• Trennen Sie laute und saubere Seiten:Verlegen Sie Eingangs- und Ausgangsleitungen auf gegenüberliegenden Seiten des Filters. Führen Sie sie niemals parallel aus; Dadurch entsteht eine gegenseitige induktive Kopplung, die Rauschen den Filter vollständig umgehen lässt. Halten Sie Übertragungsleitungen kurz und minimieren Sie den Schleifenbereich.

• Erdung:Y-Kondensatoren benötigen eine kurze, niederohmige Verbindung zur Gehäusemasse. Verwenden Sie eine Sternpunkterdung und stellen Sie sicher, dass die Erdungsklemme am Gehäuse eine solide Metall-auf-Metall-Verbindung aufweist. Eine schlechte Erdung ist der häufigste Grund dafür, dass ein Filter im Feldeinsatz mangelhaft ist.

• Gehäuseintegration:Platzieren Sie Netzfilter am Stromeingangspunkt, wo die Kabel aus dem abgeschirmten Gehäuse austreten. Bei Hochleistungsanwendungen -medizinische AusrüstungB. für Militär- oder Testgeräte – verwenden Sie Durchführungsfilter, die direkt in der Metallwand montiert sind, damit kein Lärm über die Barriere hinausstrahlen kann.

• Häufige Fallstricke:Lange Kabelleitungen zwischen Filter und Rauschquelle, gekreuzte Eingangs- und Ausgangsleitungen sowie unzureichende Kriech- und Luftstrecken verringern die Einfügungsdämpfung und können dazu führen, dass ein Design, das nicht bestanden hat, scheitert. Diese Probleme wirken sich auf empfindliche Geräte aus und blockieren die elektromagnetische Strahlung bei höheren Frequenzen.

• DOREXS-Unterstützung:DOREXS kann Kundenlayouts überprüfen und Installationsrichtlinien oder 3D-Modelle bereitstellen, um Teams dabei zu helfen, Filter vom ersten Prototyp an korrekt zu integrieren – das spart Zeit und vermeidet kostspielige Neudurchläufe.

Auswahl des richtigen EMI-Filters für Ihr Projekt

Für die Auswahl des richtigen Filters gegen elektromagnetische Störungen müssen die elektrischen Nennwerte, die EMV-Leistung, die Sicherheitszulassungen und die mechanische Passform auf Ihr spezifisches Produkt abgestimmt sein.

• Elektrische Nennwerte:Bestätigen Sie die Netzspannung (120/230/277/400/480 VAC oder DC-Busspannung), den Nennstrom mit angemessener Leistungsreduzierung, die Netzfrequenz (50/60 Hz) und den Betriebstemperaturbereich. Eine Unterbewertung eines Filters führt zu Überhitzung; Eine Überbewertung verschwendet Platz und Budget.

• EMV-Leistung:Sehen Sie sich die Einfügungsdämpfungskurven für die Gleichtakt- und Gegentaktdämpfung im Bereich von 150 kHz bis 30 MHz an. Vergleichen Sie diese mit Ihrem Zielstandard (CISPR Klasse A oder B, medizinische Grenzwerte). Überprüfen Sie die Testbedingungen – die Art der Testausrüstung (LISN-Impedanz, Einstellungen des Spektrumanalysators) ist wichtig.

• Sicherheit und Leckage:ErforderlichZertifizierungen und Standardskann UL, CE, cURus und RoHS umfassen. Bei medizinischen Geräten muss der Erdschluss unter normalen Bedingungen unter 0,5 mA bleiben (IEC 60601-1), und der Patientenstrom für Anwendungsteile vom Typ CF muss unter 10 µA bleiben – weitaus strenger als bei Allzweckfiltern.

• Mechanische Passform:Chassismontage, DIN-Schiene, IEC-Anschluss oder Leiterplattenmontage – bei beiden Varianten gibt es Kompromisse hinsichtlich Platzbedarf, Luftstrom und Verkabelungskomfort. Berücksichtigen Sie die Platzbeschränkungen in VFDs, Servoantrieben, Solarwechselrichtern uswBedienfelder für Aufzüge.

• DOREXS OEM/ODM:DOREXS passt Standardfilterkonfigurationen an, bietet kundenspezifische Beschriftungs- und Kabelbaumoptionen und kann EMI-Filter- und Transformatorbaugruppen kombinieren, um die Beschaffung für einen zuverlässigen Betrieb in der Produktion zu vereinfachen.

EMI-Filter, EMV-Tests und Entwicklungsworkflow

EMI-Filter passen in einen umfassenderen EMV-Konformitätsprozess, der vom frühen Filterdesign bis zur endgültigen Zertifizierung reicht. Wenn Sie verstehen, wo Filter in diesen Workflow eingebunden werden, können Sie wochenlange Debug-Zeit sparen.

• Typischer Testablauf:Ingenieure beginnen mit Vorab-Compliance-Messungen mit internen LISNs und Spektrumanalysatoren und gehen dann zu formellen Tests in akkreditierten Labors für leitungsgebundene Emissionen, abgestrahlte elektromagnetische Störungen und Störfestigkeit über. In dieser Phase werden sowohl aktive EMV-Filter als auch passive Filter bewertet, obwohl passive Filter nach wie vor die vorherrschende Lösung für leitungsgebundene Störungen sind.

• Bringen Sie Optionen ins Labor:Erfahrene Ingenieure bringen zwei oder mehr Filter – unterschiedliche Filterkonfigurationen, unterschiedliche Dämpfungsstufen – ins EMV-Labor. Der Austausch eines Filters vor Ort ist weitaus schneller und kostengünstiger als die Neugestaltung einer Leiterplatte oder eines Gehäuses nach einem Testfehler. Dieser Ansatz hilft auch bei der Unterscheidung, ob es sich bei der elektromagnetischen Quelle um CM oder DM handelt.

• Optimierung nach dem Test:Nachdem die Ergebnisse beobachtet wurden, können Ingenieure das CM/DM-Gleichgewicht verschieben, eine zusätzliche Stufe hinzufügen oder die Erdung und Kabelführung anpassen. Selbst kleine Änderungen – das Kürzen eines Erdungskabels um einige Zentimeter – können bei niedrigen oder hohen Frequenzen mehrere dB Spielraum wiederherstellen.

• DOREXS-Rolle:DOREXS stellt vorcharakterisierte EMI-Filter mit veröffentlichten Einfügedämpfungsdaten, Anwendungshinweisen und benutzerdefinierten Schnellmustern bereit, um EMV-Debug-Zyklen für VFD-Panels, medizinische Wagen, Ladegeräte für Elektrofahrzeuge und Solarwechselrichter zu verkürzen. Einen reaktionsschnellen Filterhersteller während des Tests auf dem Laufenden zu halten, kann den Unterschied zwischen Bestehen und Neuplanung ausmachen.

Warum mit DOREXS für EMI-Filter und Power-Quality-Lösungen zusammenarbeiten?

DOREXS ist ein spezialisierter Hersteller von EMI-Filtern und -Transformatoren für Industrie-, Medizin- und Energieanwendungen mit eigener Produktionsstätte.

• Breites Portfolio:Einphasig unddreiphasige EMI-Leistungsfilter, DC-Filter, IEC-Einlassfilter, Leiterplatten- und Durchführungsfilter sowie passende Transformatoren für die Leistungselektronik – alles im eigenen Haus entwickelt.

• Fertigungsstärken:Durch die Direktlieferung ab Werk entfallen Zwischenhändler. Die OEM/ODM-Fähigkeit mit flexiblen MOQs unterstützt sowohl Prototypenläufe als auch die Massenproduktion. Alle Produkte sind UL-, CE- und RoHS-konform.

• Anpassungstiefe:Maßgeschneiderte Einfügungsdämpfungsprofile, medizinische Filter mit geringer Leckage gemäß IEC 60601-1-2, dreiphasige Hochstromfilter für VFDs und Aufzüge sowie kompakte PCB-Filter für elektronische Verbraucher- und Haushaltsgeräteprodukte. Die Ingenieure von DOREXS arbeiten mit Ihren Schaltplänen, EMV-Zielnormen und mechanischen Einschränkungen, um eine Filterempfehlung zu liefern – nicht nur eine Katalognummer.

• Kundendienst:Hilfe bei EMV-Tests, Fehleranalysen und langfristigem Produktlebenszyklus-Support für Geräte, die sich bereits im Feld befinden. Wenn Ihr Spielraum für Hochfrequenzrauschen nach einer Stücklistenänderung in zwei Jahren abnimmt, ist DOREXS immer noch auf dem Laufenden.

Wenn Sie ein Produkt mit Schaltnetzteil-Leistungselektronik entwickeln und beim ersten Versuch die EMV-Standards erfüllen müssen, wenden Sie sich mit Ihren Anforderungen, Schaltplänen und Zielstandards an DOREXS. Eine frühzeitige richtige Filterauswahl verhindert später die teuersten Überraschungen.

FAQ: Häufige Fragen zu EMI-Filtern

Nachfolgend finden Sie praktische Fragen, die Ingenieure häufig stellen, die oben jedoch nicht vollständig behandelt werden.

Kann ich extern einen EMI-Filter hinzufügen, wenn mein Produkt bereits vorhanden ist?

Ja. Externe Netzfilter können oft als eigenständiges Gerät am Netzeingang nachgerüstet werden, wodurch die leitungsgebundene elektromagnetische Strahlung verbessert wird, ohne dass die interne Elektronik neu gestaltet werden muss. Dennoch spielen Platz, Erdungsqualität und Kabelführung eine Rolle – ein schlecht montierter Nachrüstfilter kann unter Umständen eine unterdurchschnittliche Leistung erbringen. Um optimale Ergebnisse zu erzielen, messen Sie zunächst Ihre leitungsgebundenen Emissionen und wählen Sie dann einen Filter mit geeigneter CM/DM-Dämpfung aus. DOREXS kann Modelle basierend auf Ihrem gemessenen Spektrum und mechanischen Einschränkungen empfehlen.

Schützen EMI-Filter auch vor Spannungsspitzen?

EMI-Filter dienen zur Unterdrückung hochfrequenter Störungen und nicht als primäre Überspannungsableiter. Einige Filterbaugruppen kombinieren passive EMV-Filter mit MOVs oder TVS-Geräten zur transienten Klemmung, aber das sind komplementäre Funktionen. Um einen vollständigen Schutz vor Überspannungen durch Blitzeinschläge oder Netztransienten zu gewährleisten, sollten Entwickler gemäß den einschlägigen Sicherheitsstandards ein spezielles Überspannungsschutzgerät (SPD) mit dem EMI-Filter koppeln.

Wie viel Einfügungsdämpfung benötige ich von einem EMI-Filter?

Die erforderliche Einfügungsdämpfung hängt von der Lücke zwischen Ihren gemessenen Emissionen und der Grenzwertlinie Ihres Zielstandards zuzüglich einer Sicherheitsmarge (normalerweise 6–10 dB) ab. Sie hängt auch von der Quellen- und Lastimpedanz ab, da die Einfügungsdämpfung je nach Abschluss variiert. DOREXS veröffentlicht Einfügungsdämpfungskurven bei Standard-LISN-Impedanzen, sodass Sie abschätzen können, ob ein bestimmtes Modell ausreichend ist oder ob ein Filter höherer Ordnung erforderlich ist.

Unterscheiden sich EMI-Filter für medizinische Geräte?

Medizinische Filter müssen strenge Ableitstromgrenzwerte gemäß IEC 60601-1-2 einhalten – beispielsweise Erdableitstrom ≤ 0,5 mA und Patientenableitstrom für CF-Anwendungsteile ≤ 10 µA unter normalen Bedingungen. Dies erfordert sorgfältig ausgewählte Y-Kondensatorwerte und verstärkte Isolationsstrukturen. DOREXS produziertEMI-Filter in medizinischer Qualität mit geringer Leckagespeziell für an den Patienten angeschlossene medizinische Geräte entwickelt.
