Qu'est-ce qu'un module d'entrée d'alimentation : guide complet des composants et applications PEM

Introduction

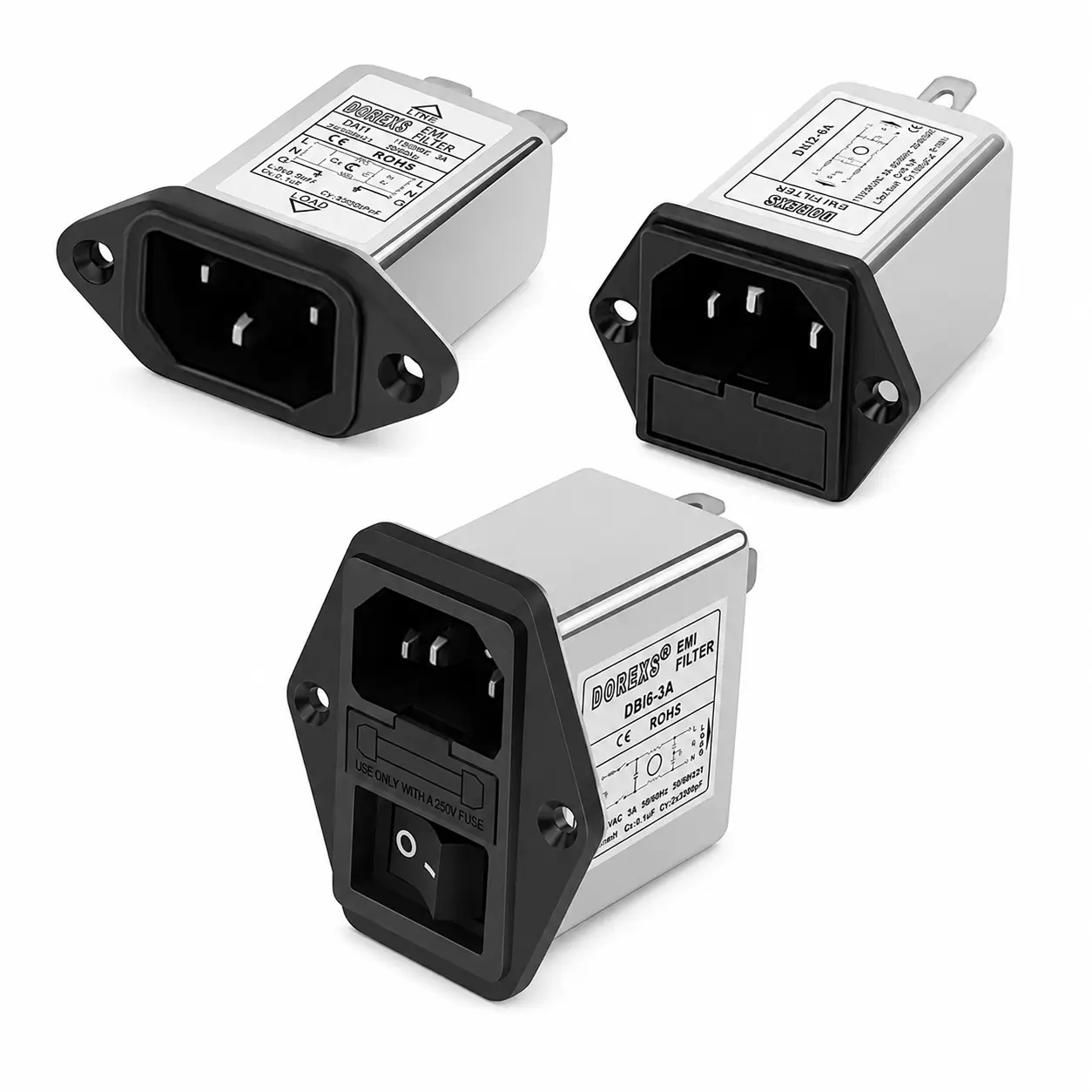

Un module d'entrée d'alimentation (PEM) est une unité compacte qui intègre plusieurs fonctions de connexion et de conditionnement d'alimentation, telles qu'une entrée d'alimentation, un interrupteur, un porte-fusible, un filtre EMI, un sélecteur de tension et parfois une prise dans un seul ensemble monté sur panneau pour équipement électrique. Plutôt que d'acheter et de câbler des composants individuels séparément, les fabricants d'équipements utilisent un PEM pour consolider ces fonctions, réduisant ainsi la complexité de l'assemblage, économisant de l'espace sur le panneau et simplifiant la conformité aux normes de sécurité.

Ce guide couvre l'architecture, les composants de base, les catégories d'applications et les critères de sélection des modules d'entrée de puissance dans les cas d'utilisation de l'électronique industrielle, médicale et grand public. La conception personnalisée du transformateur et la topologie de l’alimentation interne n’entrent pas dans le cadre de cet article. Le public cible comprend les ingénieurs, les équipes d'approvisionnement et les fabricants qui ont besoin de solutions d'alimentation conformes à la CEM et qui souhaitent comprendre comment les PEM s'intègrent dans leurs conceptions.

Une réponse directe :Un module d'entrée d'alimentation est un dispositif électromécanique qui combine 2 à 5 fonctions liées à l'alimentation (entrée, commutation, protection des circuits, filtrage et sélection de tension) en une seule unité qui se monte directement sur un panneau d'équipement, remplaçant ce qui serait autrement plusieurs composants discrets nécessitant un câblage et une certification séparés.

À la fin de ce guide, vous comprendrez :

• Les composants centraux d'un PEM et comment chaque fonction contribue à la sécurité de l'équipement

• Comment les normes d'entrée CEI 60320 sont liées à la conception des modules d'entrée de puissance

• Les différences entre les modules de qualité commerciale et de qualité médicale

• Critères de sélection clés, notamment le filtrage CEM, le courant de fuite et les exigences de certification

• Avantages en termes de coût et d'ingénierie des modules intégrés par rapport aux assemblages de composants discrets

Comprendre les principes fondamentaux du module d'entrée de puissance

Les modules d'entrée d'alimentation sont apparus comme une solution pratique à un problème d'ingénierie persistant : le câblage des entrées discrètes, des commutateurs, des fusibles et des filtres à l'intérieur du châssis de l'équipement était laborieux, sujet aux erreurs et compliquait le processus de certification. En remplaçant plusieurs composants individuels par un assemblage intégré précertifié, les PEM simplifient l'entrée d'alimentation dans les appareils électroniques tout en s'adressant directementcompatibilité électromagnétiqueexigences au point où l'alimentation secteur CA entre dans l'équipement.

Architecture PEM de base

Un module d'entrée de puissance typiquefusionne 2 à 5 fonctions électriques dans une conception modulaire. Au minimum, la plupart des modules comprennent une entrée et un porte-fusible. Des configurations plus complètes ajoutent un interrupteur à bascule, un filtre EMI et un sélecteur de tension pour un fonctionnement 115 ou 230 VCA. Toutes ces fonctions occupent une seule découpe de panneau plutôt que de nécessiter des trous de montage, des parcours de câblage et des fixations séparés pour chaque composant.

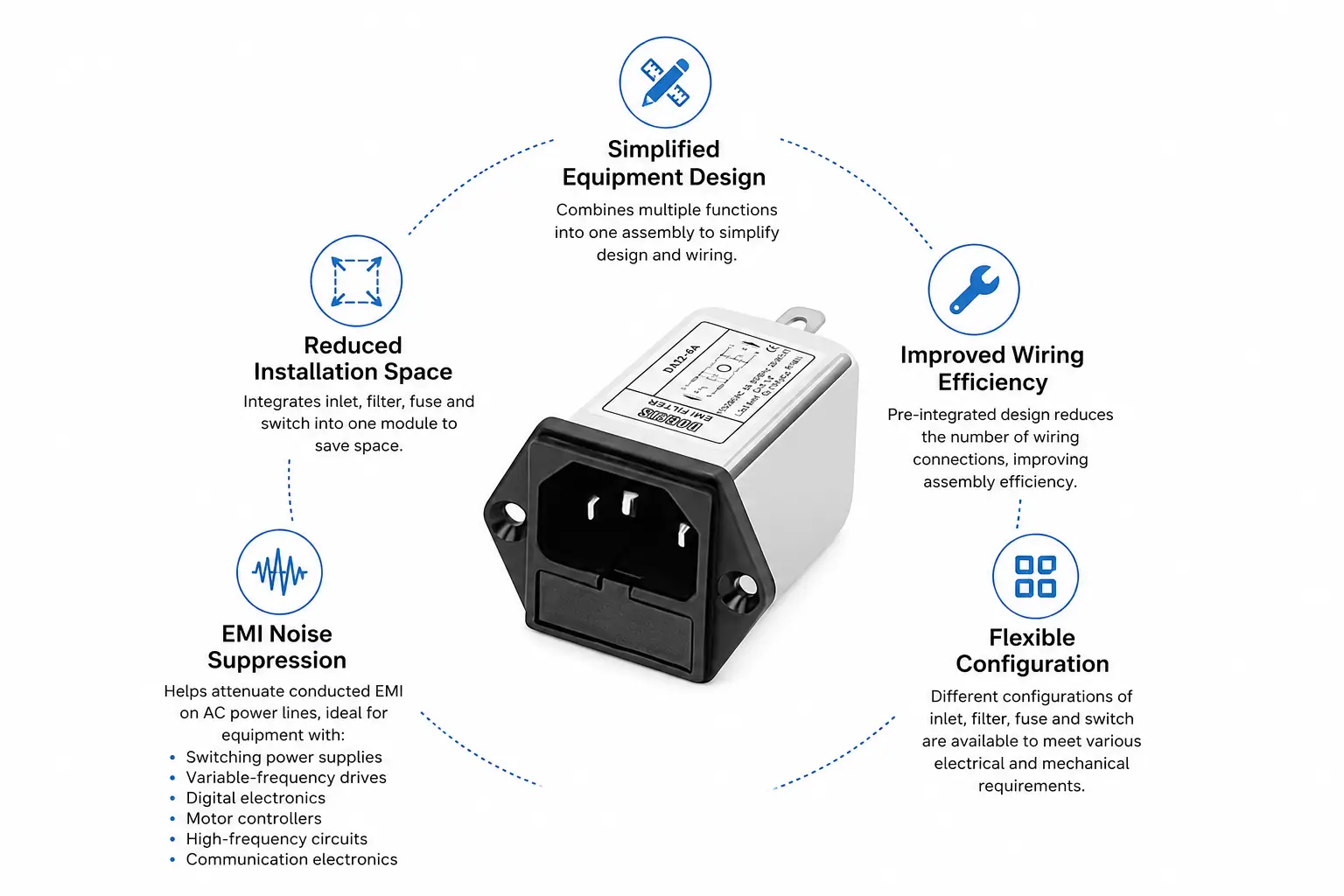

Les modules d'entrée d'alimentation simplifient le câblage et réduisent l'encombrement requis sur le châssis de l'appareil. L'approche de montage sur panneau, qu'il s'agisse d'un montage par encliquetage ou par vis, signifie que l'installation d'un PEM peut économiser de l'espace sur le panneau et réduire la complexité du câblage par rapport à l'assemblage de pièces discrètes. Les options de terminaison incluent des languettes de connexion rapide, des cosses à souder et des broches de circuit imprimé, offrant aux concepteurs une flexibilité dans la manière dont le module s'interface avec les circuits internes.

Cette approche intégrée prend directement en charge la gestion de l'alimentation des équipements et le respect des normes de sécurité, puisque le module arrive sous la forme d'un assemblage testé et certifié plutôt que d'un ensemble de pièces qui doivent être vérifiées individuellement.

Conformité à la norme CEI 60320

LeNorme CEI 60320définit les coupleurs d'appareils : les formes d'entrée et de connecteur, les températures nominales, les courants nominaux et les configurations de mise à la terre utilisés dans les assemblages de cordons d'alimentation amovibles dans le monde entier. L'entrée CEI 60320 est le type d'entrée d'alimentation le plus courant dans les PEM.

Les entrées courantes incluent CEI 60320 C14, C6, C8 et C20. L'entrée C14 (associée aux cordons C13) gère la norme 10 A sur la plupart des marchés internationaux, UL/CSA autorisant jusqu'à 15 A en Amérique du Nord. La configuration C20/C19 sert aux applications à courant élevé jusqu'à 16-20 A, adaptées aux racks de serveurs et aux équipements industriels haute puissance. Le connecteur C8 « figure 8 » offre une option sans mise à la terre et à faible courant pour les conceptions d'appareils plus petits, tandis que les variantes C15/C16 pour conditions chaudes gèrent des températures élevées jusqu'à 120 °C pour les applications spécialisées.

Cette normalisation garantit que les équipements conçus avec des entrées IEC 60320 sont compatibles avec les cordons d'alimentation disponibles sur les marchés internationaux, un avantage essentiel pour les entreprises vendant des produits à l'échelle mondiale.

Composants et fonctions de base

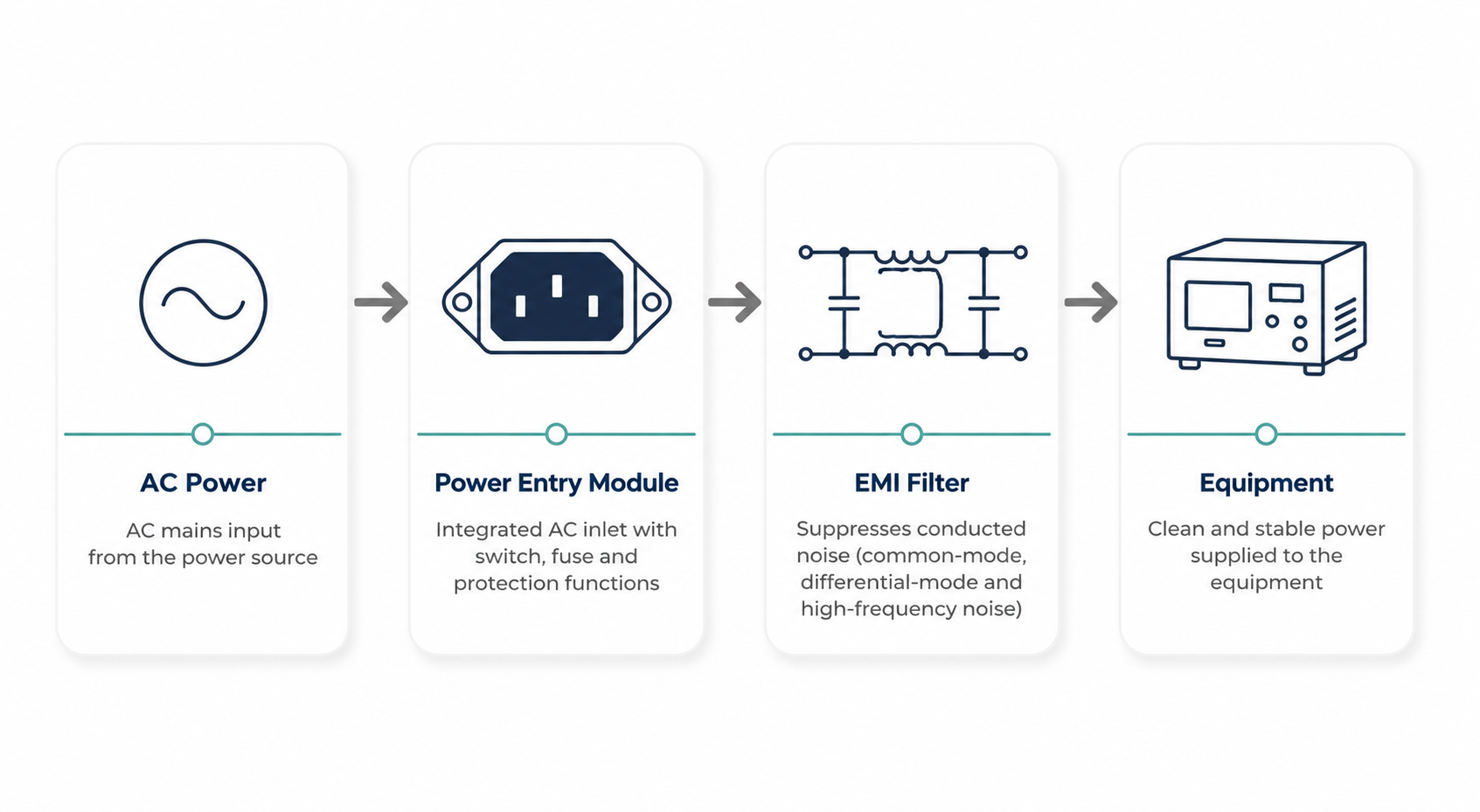

Chaque composant d'un module d'entrée d'alimentation joue un rôle spécifique en acheminant l'alimentation CA en toute sécurité vers l'équipement. Comprendre ces fonctions aide les ingénieurs à choisir la bonne combinaison de fonctionnalités pour les exigences de leur application.

Fonction d'entrée de puissance

L'entrée est le point d'entrée où le secteur CA externe se connecte à l'équipement via un cordon amovible. Ses principales spécifications incluent des courants nominaux de 3 A à 20 A, des tensions nominales allant généralement de 125 à 250 V CA et un type de mise à la terre (classe I mise à la terre versus classe II à double isolation).

La sélection de l'entrée dépend du marché cible et des demandes de puissance de l'équipement. Par exemple, une entrée C14 convient à la plupart des équipements à usage général jusqu'à 10 A, tandis qu'une entrée C20 gère des appareils à courant plus élevé. La configuration de la mise à la terre affecte à la fois la classification de sécurité et les connexions disponibles pour le filtrage EMI. Étant donné que l'entrée détermine le cordon d'alimentation dont l'utilisateur final aura besoin, elle influence également la compatibilité avec le marché international : un module basé sur C14 accepte les cordons standardisés utilisés dans le monde entier plutôt que d'exiger des cordons fixes spécifiques à une région.

Commutation intégrée

La plupart des PEM incluent un interrupteur à bascule qui permet aux utilisateurs de contrôler l'alimentation de l'équipement sans débrancher le cordon. Les configurations de commutateurs incluent unipolaire (déconnexion du conducteur de ligne uniquement) et bipolaire (déconnexion de la ligne et du neutre), avec des conceptions bipolaires requises par certaines normes de sécurité et particulièrement courantes dans les dispositifs médicaux.

Les options de commutateurs lumineux fournissent une indication visuelle de l’état. Les valeurs nominales des commutateurs doivent correspondre à la capacité de courant et de tension de l'entrée, et les valeurs de durée de vie (mesurées en cycles mécaniques) déterminent la fiabilité à long terme. Dans certaines conceptions de modules, l'interrupteur se verrouille avec l'accès au porte-fusible pour empêcher l'exposition aux pièces sous tension pendant la maintenance, une caractéristique de sécurité importante dans les environnements médicaux et industriels.

Éléments de protection des circuits

Les modules peuvent inclure une protection de circuit comme des fusibles ou des disjoncteurs pour protéger l'équipement contre les surintensités et les courts-circuits. L'intégration du porte-fusible accueille généralement des fusibles à cartouche internationaux de 5 × 20 mm ou des tailles nord-américaines de 1/4 × 1-1/4 pouce, avec des options pour des caractéristiques de soufflage à action rapide ou temporisée.

Des configurations à double fusible, protégeant à la fois les conducteurs de ligne et neutres, sont requises pour les équipements médicaux et certaines applications industrielles à haute sécurité. Les fusibles doivent être commandés séparément pour des raisons de sécurité, et les tiroirs à fusibles des modules de qualité médicale nécessitent souvent un outil pour s'ouvrir, réduisant ainsi le risque de choc accidentel lors du remplacement. Certains PEM remplacent le fusible par un disjoncteur, offrant une protection réinitialisable sans remplacement de composant.

Les modules d'entrée d'alimentation améliorent la sécurité en protégeant contre les surintensités et les courts-circuits, ce qui en fait un élément essentiel de la stratégie de protection de tout équipement.

Filtrage EMI/RFI

IntégréFiltres EMIsupprime le bruit électrique haute fréquence au point d'entrée de l'alimentation, en s'attaquant à la fois aux émissions conduites sortant de l'équipement et aux interférences externes qui y pénètrent. Les filtres RFI/EMI sont conçus pour éliminer les interférences radio à l'aide d'arrangements d'inductances (inductances de mode commun) et de condensateurs (ligne à ligne et ligne à terre).

Les filtres EMI éliminent les interférences électromagnétiques des équipements et empêchent les équipements de transmettre du bruit aux autres. Les filtres aident à fournir de l'électricité propre aux équipements sensibles en atténuant le bruit en mode différentiel et en mode commun sur des bandes de fréquences spécifiées. Les performances du filtre sont généralement exprimées en atténuation en dB à des fréquences données.

Pour les dispositifs médicaux, la conception des filtres est confrontée à une contrainte critique :les filtres de qualité médicale réduisent le courant de fuite à 5 µA à 250 V CA, ce qui signifie que la capacité ligne-terre doit être minimisée. Ce compromis entre l’efficacité du filtrage et le courant de fuite est l’une des considérations techniques les plus importantes dans la conception des PEM médicaux.

Les modules aident les équipements à répondre aux normes internationales de compatibilité électromagnétique, simplifiant ainsi le chemin vers les approbations CE, FCC et autres approbations réglementaires.

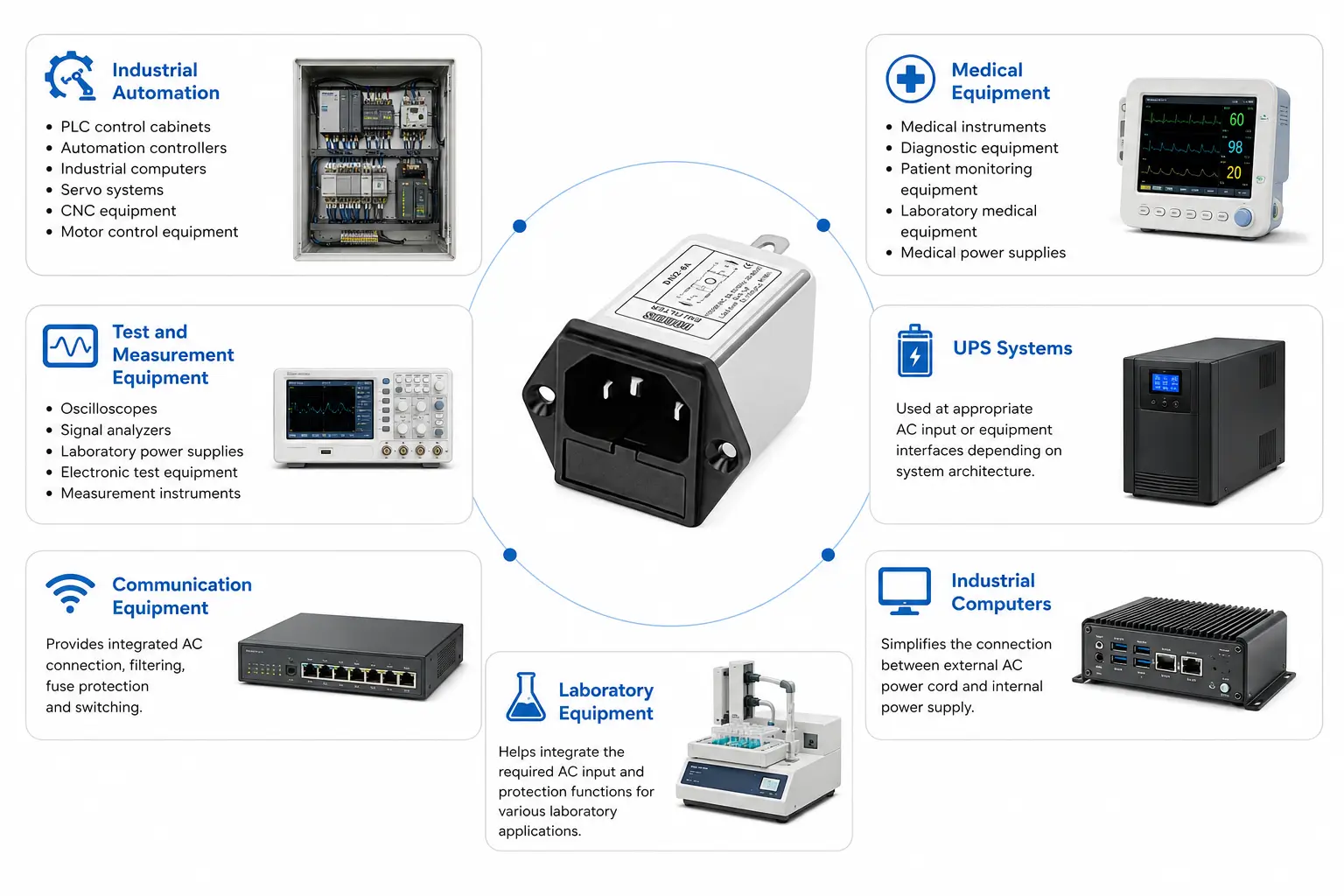

Types et applications de modules d'entrée de puissance

Comprendre quel type de module convient à une application donnée nécessite de faire correspondre les combinaisons de composants, les spécifications de performances et les certifications à l'environnement d'utilisation prévu. Les modules d'entrée de puissance sont couramment utilisés dans les dispositifs médicaux et l'automatisation industrielle, mais les exigences pour chacun diffèrent considérablement.

Modules de qualité commerciale

Les PEM commerciaux standards sont utilisés dans les conceptions d'électronique grand public, d'automatisation industrielle, de télécommunications et d'appareils à usage général. Les combinaisons de fonctions typiques incluent entrée + interrupteur + fusible, entrée + filtre + fusible ou entrée + filtre + interrupteur + porte-fusible, permettant aux ingénieurs de choisir la configuration qui correspond à leurs besoins sans trop spécifier.

Les courants nominaux varient généralement de 1 A à 15 A à 250 V CA, avec des plages de températures de fonctionnement de -25 °C à +70 °C ou plus. Les options de montage incluent un encliquetage pour les panneaux plus fins et un montage à vis pour des installations plus robustes. Les performances CEM répondent aux exigences d'émissions conduites CE et FCC, et les modules sont certifiés par des agences telles que UL, CSA, VDE et CCC. Les limites de courant de fuite sont moins strictes que celles de qualité médicale, permettant l'utilisation de condensateurs ligne-terre plus grands pour une meilleuresuppression du bruit.

Ces produits sont idéaux pour les fabricants d'équipements qui ont besoin d'une entrée d'alimentation fiable avec protection et filtrage intégrés, mais qui ne sont pas confrontés aux exigences accrues en matière de sécurité des patients du secteur médical.

Modules de qualité médicale

Les équipements médicaux nécessitent des PEM conformes àCEI 60601-1, qui impose des exigences strictes en matière de sécurité électrique, d’isolation et de courant de fuite. Les équipements médicaux nécessitent des filtres à faible courant de fuite autour de 5 µA, une spécification qui limite fondamentalement la topologie des filtres et la sélection des condensateurs.

Les principales caractéristiques de qualité médicale comprennent :

• Double fusionsur les conducteurs de ligne et neutres

• Isolation renforcéerépondant aux classifications 2 × MOPP (Means of Patient Protection) ou 2 × MOOP (Means of Operator Protection)

• Ligne de fuite et dégagement améliorésdistances : ligne de fuite d'environ 8 mm et dégagement de 5 mm pour 2 × MOPP aux tensions secteur

• Accès aux fusibles protégé contre les chocsnécessitant un outil pour ouvrir le tiroir à fusibles

• Rigidité diélectriquetest à 4 000 VCA ou plus entre les pièces primaires et accessibles au patient

Ces modules doivent répondre non seulement aux certifications de sécurité standards, mais égalementExigences CEM spécifiques au domaine médicalqui vérifient que l'appareil n'interférera pas ou ne sera pas perturbé par d'autres équipements dans un environnement clinique.

Tableau de comparaison des sélections

Lors de la sélection entre ces catégories, l'environnement d'application détermine les exigences minimales. Une spécification excessive, par exemple l'utilisation d'un module de qualité médicale dans un appareil grand public, augmente inutilement les coûts, tandis qu'une sous-spécification dans un contexte médical crée de sérieux risques en matière de conformité et de sécurité des patients.

Défis et solutions courants

Les ingénieurs mettant en œuvre des conceptions d’entrée de puissance rencontrent fréquemment des problèmes qui couvrent les performances CEM, les contraintes mécaniques et la complexité réglementaire. Voici les défis les plus courants avec des solutions pratiques.

Exigences de conformité CEM

Même lorsque la fiche technique d'un PEM montre une excellente atténuation du filtre, la valeur réelleTest CEMles résultats dépendent fortement de la disposition du PCB, du routage des câbles, de la topologie de mise à la terre et de la conception du boîtier. Un filtre qui fonctionne bien sur le banc peut être moins performant une fois installé dans le produit final.

Solution:Vérifiez toujours les performances du filtre dans l’environnement d’application réel. Testez les émissions conduites et l’immunité avec le boîtier de production, le routage final des câbles et les conditions de charge réelles. Sélectionnez des PEM avec des spécifications de filtre qui offrent une marge supérieure à vos niveaux d'atténuation requis et assurez-vous que la connexion à la terre du module dispose d'un chemin à faible impédance vers le châssis.

Limites d'espace du panneau

Les conceptions d'équipement exigent de plus en plus d'encombrements, laissant un espace limité sur le panneau pour les connexions d'entrée d'alimentation. Le montage d'entrées, de commutateurs, de fusibles et de filtres séparés nécessite plusieurs découpes et un volume de câblage interne important.

Solution:Les modules peuvent combiner plusieurs fonctions en une seule unité, réduisant considérablement le nombre de découpes de panneaux et de câbles internes. Les styles de montage encliquetable conviennent aux panneaux plus fins et à un assemblage plus rapide, tandis que les options de montage à vis offrent une plus grande stabilité mécanique. Des conceptions d'unités à profil bas et compactes sont disponibles pour les châssis à profondeur limitée. Les modules d'entrée de puissance peuvent réduire considérablement les coûts de main-d'œuvre d'assemblage en éliminant le besoin d'installer et de câbler d'autres composants individuellement.

Besoins de certification multirégionaux

Vendre des équipements sur les marchés internationaux nécessite de parcourir plusieurs approbations d’agences de sécurité, de compatibilité de tension et de normes de connecteurs. La gestion de certifications distinctes pour des composants individuels multiplie le fardeau de la conformité.

Solution:Choisissez des PEM qui portent les approbations de plusieurs agences : les modules doivent être au minimum conformes aux normes UL, CSA et VDE pour un accès large au marché, avec CCC ajouté pour le marché chinois. Les sélecteurs de tension permettent un fonctionnement sur 115 ou 230 VCA, bien que de nombreuses conceptions d'alimentation à découpage modernes acceptent une entrée universelle (90-264 VCA), ce qui rend les sélecteurs de tension inutiles. Les modules d'entrée de puissance simplifient le respect des normes de sécurité en fournissant un seul assemblage précertifié plutôt que d'exiger une certification séparée de chaque composant.

Conclusion et prochaines étapes

Les modules d'entrée d'alimentation sont des solutions intégrées qui combinent plusieurs fonctions électriques (entrée, commutation, protection des circuits, filtrage et sélection de tension) dans un seul assemblage certifié. Ils améliorent la sécurité, réduisent les coûts d'assemblage, économisent de l'espace sur les panneaux et rationalisent la conformité CEM pour les fabricants d'équipements de tous les secteurs. Pour les dispositifs médicaux, les conceptions PEM spécialisées répondent aux exigences strictes en matière de courant de fuite, d'isolation etexigences de certificationde la CEI 60601-1.

Pour avancer dans la conception de votre entrée de puissance, procédez comme suit :

1. Évaluez les exigences actuelles d'entrée d'alimentation de votre équipement : tension, courant, type de connecteur et marchés cibles.

2. Évaluez les contraintes d'espace du panneau et déterminez les fonctions à intégrer ou à conserver séparées.

3. Définissez vos besoins en matière de filtrage CEM en fonction des limites d'émissions conduites et des exigences d'immunité.

4. Vérifiez si votre application nécessite des spécifications de qualité médicale, y compris les limites de courant de fuite et les classifications MOPP/MOOP.

5. Sélectionnez des modules avec les certifications multi-agences appropriées pour vos marchés cibles

Les sujets connexes qui méritent d'être explorés incluentConception de circuit de filtre EMIpour des solutions de filtrage personnalisées,principes fondamentaux du courant de fuitepour la sécurité des dispositifs médicaux et les techniques d'optimisation de la qualité de l'énergie pour les équipements sensibles.

Ressources supplémentaires

• La documentation standard CEI 60320 fournit des spécifications complètes pour les configurations de coupleurs d'appareils, les températures nominales et les capacités de courant.

• LeGamme de produits de filtres EMI d'entrée IECoffre une vue des configurations d'entrée d'alimentation filtrée disponibles pour divers courants nominaux et types d'applications

• Pour les exigences médicales en matière de PEM, consultez leguide des exigences CEM des dispositifs médicauxpour des informations détaillées sur la conformité à la norme CEI 60601-1-2

• Guide d'installation du filtre de ligne électrique EMIcouvre les meilleures pratiques en matière de mise à la terre, de câblage et de placement physique qui affectent les performances réelles du filtre
