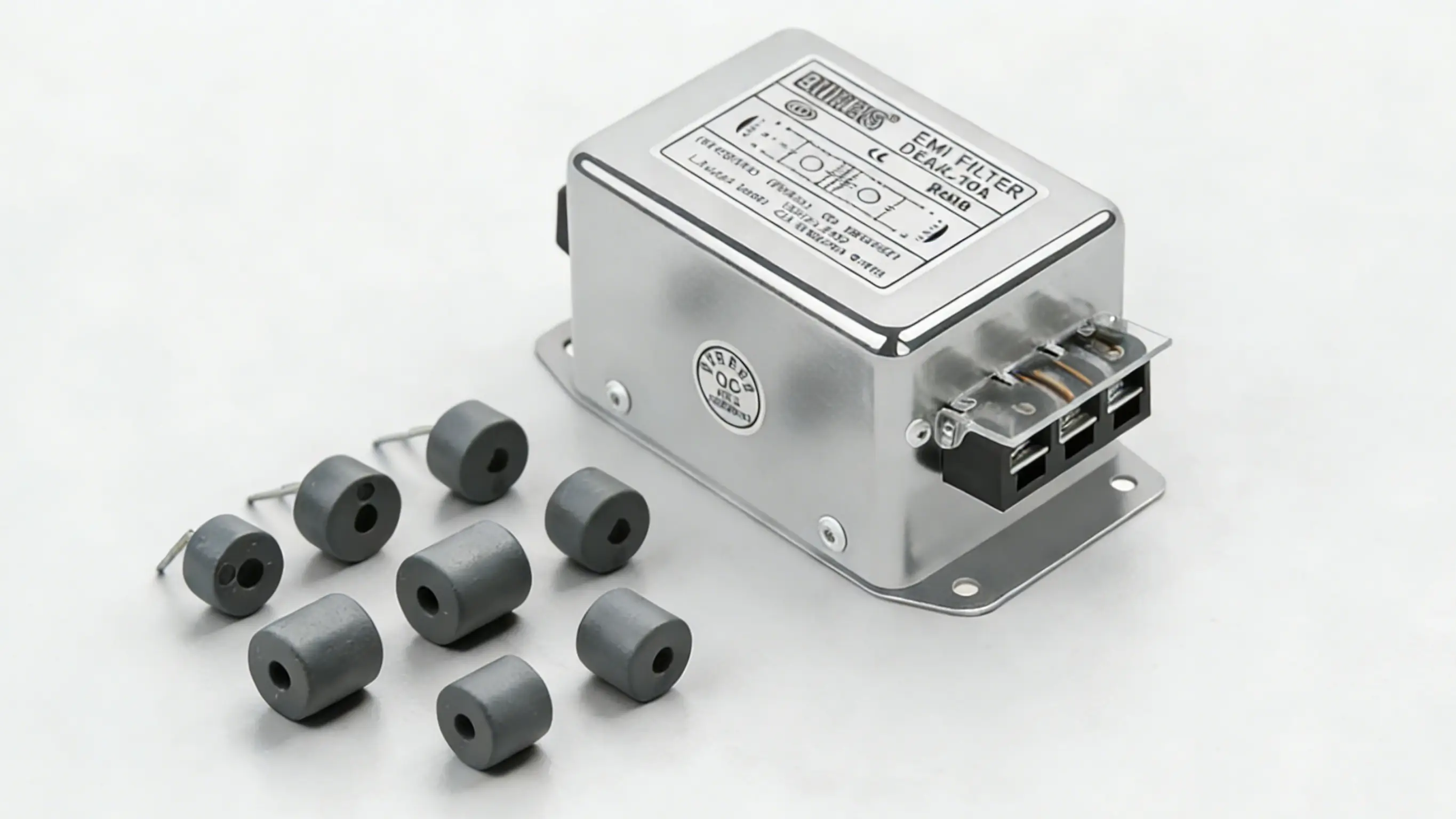

Perles de ferrite et filtres EMI : principales différences, sélection et quand les utiliser

Réponse rapide : perles de ferrite ou filtres EMI

1. Complexité des composants :Les billes de ferrite sont des éléments passifs uniques ; Les filtres EMI combinent plusieurs composants électroniques (généralement des configurations de filtres LC) en un seul réseau
2. Gestion du bruit :Les perles convertissent l'énergie du bruit haute fréquence en chaleur grâce à une dissipation résistive ; Les filtres EMI créent un chemin à faible impédance vers la terre tout en présentant une impédance élevée aux sources de bruit
3. Niveau d'application :Les perles sont généralement des correctifs au niveau des traces de PCB ou des câbles ; Les filtres EMI (y compris les modules de marques comme DOREXS) traitent des problèmes d'entrée de ligne et de conformité plus difficiles
4. Contrôle des modes :Une seule perle affecte principalement le bruit en mode différentiel ; les filtres EMI correctement conçus traitent simultanément le mode commun et le mode différentiel
5. Exemple de cas d'utilisation typique :Une perle de ferrite sur un rail de 3,3 V alimentant un microcontrôleur par rapport à un filtre EMI secteur monophasé de 250 V CA sur une alimentation industrielle
6. Le choix se résume souvent à ceci :les perles de ferrite sont votre scalpel pour les problèmes locaux à haute fréquence ; Les filtres EMI constituent votre artillerie lourde pour la conformité au niveau du système.

Que sont les perles de ferrite ?

• Gamme basse MHz :Principalement inductif, avec un facteur q élevé et une perte minimale
• Bande cible (par exemple, 100 MHz) :Résistif, où ils dissipent l'énergie sonore sous forme de chaleur
• Au-dessus de la fréquence de résonance propre :Capacitif en raison de la capacité parasite, avec une efficacité décroissante

• Impédance à 25 MHz et 100 MHz (généralement 100 Ω à 1 000 Ω)
• Résistance CC en milliohms (critique pour les rails d'alimentation)
• Courant nominal (200 mA à 6 A typique) avec déclassement en fonction de la température
• Valeur d'inductance aux basses fréquences

Applications courantes des perles de ferrite

• Filtrage des rails d'alimentation alimentant les FPGA, les MCU, les CAN et les circuits intégrés RF dans les systèmes de communication sans fil, les routeurs et les instruments de test
• Suppression des signaux haute fréquence sur les lignes de signaux USB, HDMI, LVDS et MIPI dans les appareils électroniques grand public (ordinateurs portables, téléviseurs, smartphones) sans dégrader gravement la qualité du signal
• Noyaux de ferrite à clipser sur les cordons d'alimentation des ordinateurs portables, les câbles d'imprimante ou les câbles HDMI pour réduire les émissions conduites et rayonnées autour de 30 à 300 MHz.
• Suppression du bruit sur les sorties des régulateurs à découpage dans les convertisseurs DC-DC 5 V/12 V utilisés dans les cartes de contrôle de télécommunications et industrielles
• Corrections CEM de dernière minute sur les traces de circuits imprimés où les modifications de disposition sont coûteuses : ajout de billes en série avec des lignes bruyantes ou à proximité des connecteurs

Avantages et limites des perles de ferrite


1. Faible coût (souvent inférieur à 0,10 $ par unité)
2. Très faible encombrement (boîtiers CMS 0402–0805 courants)
3. Facile à placer tard dans le cycle de conception
4. Atténuation haute fréquence à large bande sans modélisation complexe dans des cas simples
5. Aucun réglage requis à des fins de filtrage de base

1. Contrôle limité de la forme exacte de la bande d'arrêt
2. Forte dépendance au courant de polarisation CC : l'impédance chute considérablement sous charge
3. Impédance réduite dans des conditions de courant élevé
4. Résonance indésirable potentielle avec les condensateurs de dérivation si la fréquence de résonance tombe dans une bande de fréquence problématique
5. Risque de pic de résonance provoquant un gain de 10 dB si la résonance LC tombe en dessous de la fréquence de coupure

Que sont les filtres EMI ?

• Structure multi-composants :Combinez des inductances, des condensateurs et parfois une résistance d'amortissement dans des arrangements calculés
• Conception spécifique au mode :Des composants séparés ciblent indépendamment le bruit en mode différentiel et en mode commun
• Performances prévisibles :La conception peut être simulée pour obtenir des courbes de perte d'insertion spécifiques (une atténuation de 40 à 60 dB est courante)
• Orienté vers la conformité :Conçu pour répondre à des exigences réglementaires spécifiques

• Condensateurs Xsur ligne neutre pour le filtrage en mode différentiel
• Inductances de mode commun(souvent enroulé sur des noyaux de ferrite) pour un bruit symétrique
• Condensateurs Yà la terre PE pour la suppression du mode commun

Types de filtres EMI

1. Filtres LC à un étage:Configurations de réseau de filtres passe-bas CL ou LC simples utilisées dans les convertisseurs DC-DC et les alimentations de faible à moyenne puissance
2. Filtres EMI à deux ou plusieurs étages:Sections LC en cascade atteignant une atténuation plus élevée (40+ dB), courante dans les alimentations industrielles et médicales de 250 W à 3 kW.
3. Filtres en mode commun :Bobines d'arrêt en ferrite et condensateurs Y ciblant spécifiquement le bruit qui semble égal et en phase sur plusieurs conducteurs
4. Filtres en mode différentiel :Inductances série et condensateurs X axés sur le bruit entre la ligne et le neutre (ou entre les rails CC)

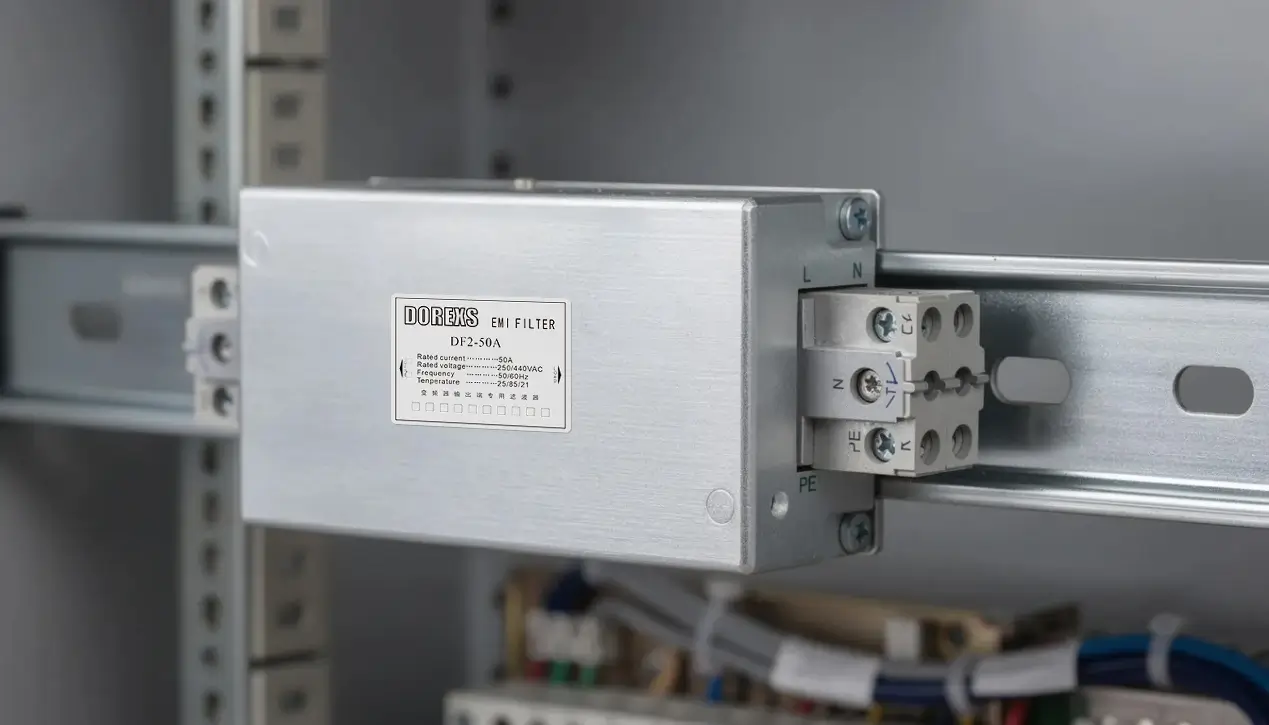

5. Filtres EMI modulaires intégrés :Modules de filtrage disponibles dans le commerce dans des boîtiers métalliques avec bornes à vis : DOREXS les propose pour les systèmes 110/230 VCA ou 380/480 VCA, simplifiant considérablement la conception de conformité.

Applications courantes des filtres EMI

• Filtres de ligne CA à l'entrée des alimentations à découpage dans les pilotes de LED, les chargeurs de véhicules électriques, les systèmes UPS et les étagères d'alimentation des serveurs
• Filtres côté CC dans les entraînements de moteur pour machines CNC, ventilateurs CVC et systèmes de contrôle d'ascenseur répondant aux limites CEI/EN 61800-3
• Filtrage EMI dans les équipements médicaux (moniteurs patient, systèmes d'imagerie) nécessitant la conformité CEI 60601-1-2
• Filtres dans les appareils électroménagers (machines à laver, plaques à induction, réfrigérateurs) empêchant les interférences avec les radios et le Wi-Fi
• Solutions de pré-conformité et de mise à niveau : ajout d'unFiltre EMI DOREXSmodule à une gamme de produits existante qui échoue aux tests CISPR 11/22 à 150 kHz – 10 MHz

Perles de ferrite et filtres EMI : principales différences techniques

Choix et approvisionnement en filtres EMI et solutions en ferrite

1. Fréquence de bruit cible là où la suppression est nécessaire
2. Impédance requise à cette fréquence (vérifiez les courbes, pas seulement les spécifications en un seul point)
3. Résistance CC admissible (chute de tension sur les rails d'alimentation)
4. Courant continu maximum avec déclassement approprié
5. Contraintes de taille de colis (0402, 0603, 0805, 1206)
6. Plage de température pour votre plage de fonctionnement

1. Exigences de tension d'alimentation (110 VAC, 230 VAC, 400 VAC triphasé)
2. Capacité de courant nominal (1A à 100A+)
3. Limites de courant de fuite (particulièrement critiques pour les applications médicales)
4. Perte d'insertion requise sur la bande de fréquence d'intérêt
5. Approbations de sécurité nécessaires (UL, EN, CSA, IEC)
6. Style de montage (montage sur châssis, montage sur PCB, rail DIN)

• Courbes de perte d'insertion testées et vérifiées selon les normes internationales
• Des certifications de sécurité simplifiant la conformité réglementaire
• Facteurs de forme standard (montage sur châssis, montage sur PCB) pour une intégration simple
• Options pour les câbles et les bornes à vis

Conseils de conception pratiques et tests

• Placement des perles :Positionnez les billes de ferrite aussi près que possible de la source EMI ou des connecteurs, avec des chemins de retour courts et larges et des plans de référence solides pour maintenir leur efficacité.
• Montage du filtre :Montez des filtres EMI (comme les filtres de châssis DOREXS) à proximité du point d'entrée d'alimentation avec une longueur de câble minimisée et une liaison solide à la terre du châssis : les câbles longs entre le filtre et le point d'entrée compromettent les performances.
• Tests de pré-conformité :Effectuez des tests à l'aide d'un LISN et d'un analyseur de spectre autour de 150 kHz à 30 MHz dès le début du développement pour déterminer si les billes seules suffisent ou si un filtre EMI dédié est requis.
• Approche itérative :Ajustez les valeurs des billes, la topologie du filtre et les schémas de mise à la terre en fonction des tracés d'émission mesurés plutôt que de vous fier uniquement aux simulations : la capacité parasite et les effets de disposition du monde réel diffèrent souvent des modèles.
• CEM globale :Un câblage, un blindage et une disposition appropriés fonctionnent main dans la main avec des billes de ferrite et des filtres EMI ; aucun filtrage ne compense une disposition fondamentalement médiocre avec des plans de sol inadéquats

Points clés à retenir

• Les billes de ferrite sont des éléments à perte unique qui suppriment le bruit haute fréquence grâce à une dissipation résistive, idéales pour les corrections au niveau des PCB au-dessus de 10 MHz.
• Les filtres EMI sont des réseaux multi-composants conçus pour une atténuation contrôlée sur des bandes de fréquences spécifiques, essentielles à la conformité aux normes CISPR, FCC et CEI.
• Les perles excellent dans les problèmes locaux à haute fréquence ; Les filtres EMI gèrent les émissions conduites au niveau du système dans les modes commun et différentiel
• Les conceptions modernes combinent souvent les deux : des modules de filtre EMI DOREXS aux points d'entrée d'alimentation ainsi que des billes de ferrite sur les lignes de signal et d'alimentation sensibles.
• La sélection nécessite de faire correspondre les caractéristiques des composants à vos fréquences de bruit spécifiques, à vos exigences actuelles et à vos objectifs de conformité.
• Vérifiez toujours l'efficacité du filtre avec des mesures réelles : les simulations et les courbes des fiches techniques ne racontent qu'une partie de l'histoire.
